Январь-4 Система управления 8V-двигателя ВАЗ-2111 автомобиля ВАЗ-21093-20

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Автомобиль. Электронный впрыск топлива

Комментарии к статье

Система управления двигателем состоит из подсистемы управления распределенной подачей топлива (впрыском топлива) и подсистемы управления зажиганием. Обе подсистемы управляются эл. блоком управления ( контроллером ) и обеспечивают работоспособность двигателя.

Система включает в себя (см. рис.1) топливный бак, эл. бензонасос, реле бензонасоса, топливный фильтр, распределитель (аккумулятор) топлива, мех. регулятор давления топлива, инжекторы ( по одному на каждый цилиндр двигателя ), датчик массового расхода воздуха (ДМРВ), датчик положения дроссельной заслонки (ДПДЗ), потенциометр обратной связи (СО-потенциометр), датчик детонации (ДД), датчик температуры охлаждающей жидкости (ДТОЖ), датчик скорости автомобиля (ДСА), датчик положения коленчатого вала (ДПКВ), эл. блок управления, модуль зажигания, аккумулятор, замок зажигания, контрольную лампу CHECK ENGINE, вентилятор системы охлаждения двигателя (ВСОД), регулятор холостого хода (РХХ) и может включать в себя адсорбер, иммобилизатор, кондиционер.

Структурная схема системы управления

Январь-4 Система управления 8V-двигателя ВАЗ-2111 автомобиля ВАЗ-21093-20

1. Модуль кондиционера

2. Иммобилизатор

3. Диагностический разъем

4. Главное реле

5. Контроллер

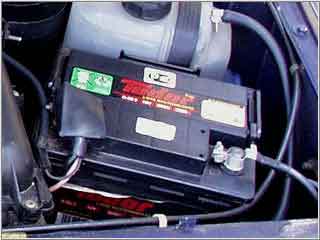

6. Аккумулятор

7. Замок зажигания

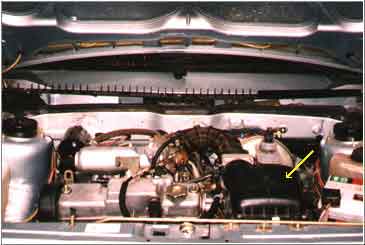

8. Воздушный фильтр

9. Лампа CHECK ENGINE

10. СО-потенциометр

11. Расходомер воздуха

12. Датчик положения др.заслонки

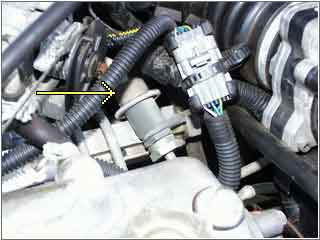

13. Регулятор холостого хода

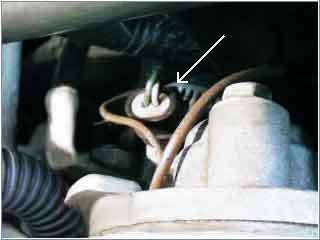

14. Датчик скорости автомобиля

15. Распределитель топлива (рампа)

16. Регулятор давления топлива

17. Топливная форсунка (инжектор)

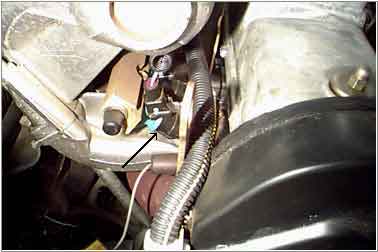

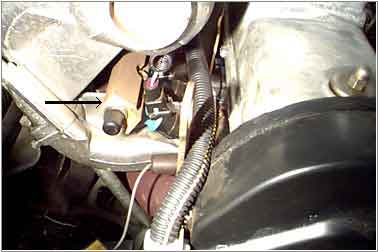

18. Датчик положения коленвала

19. Топливный фильтр

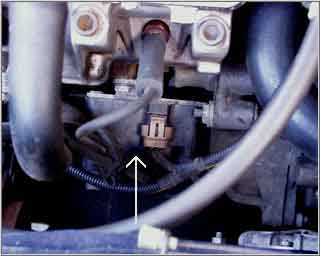

20. Датчик детонации

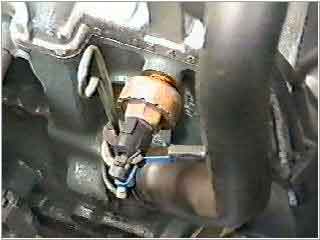

21. Термодатчик охлаждающей жидкости

22. Реле включения вентилятора

23. Модуль зажигания

24. Топливный бак

25. Топливный насос

26. Реле включения бензонасоса

Подсистема управления подачей топлива функционирует следующим образом:

Топливный эл. насос ( через топливный фильтр ) подает топливо из топливного бака к рампе ( распределителю ) топлива на которой установлен регулятор давления топлива подаваемого к форсункам. Мембранный регулятор давления топлива устанавливает уровень давления в системе около 300 мПа и возвращает излишки топлива в топливный бак через обратный топливопровод. Кроме того, давление топлива в системе зависит от разрежения во впускном тракте, которое подведено к регулятору давления. На диафрагму перепускного клапана регулятора давления топлива с одной стороны воздействует давление топлива, а с другой - давление пружины и давление всасываемого воздуха. За счет этого обеспечивается оптимальное давление топлива в системе в прямой зависимости от положения дроссельной заслонки и нагрузки двигателя.

Топливные форсунки управляются контроллером и обеспечивают одновременную подачу топлива во впускной коллектор каждого цилиндра двигателя при каждом обороте коленчатого вала. Количество поступающего в камеры сгорания топлива пропорционально времени открытия форсунок. Контроллер, в свою очередь, регламентирует это время определяя его по сигналам датчиков установленных на двигателе. Момент подачи управляющего сигнала на форсунки контроллер определяет по сигналу датчика положения коленчатого вала.

В режиме пуска двигателя контроллер переходит в асинхронный режим управления форсунками до достижения оборотов двигателя на уровне 400 об/мин.

Подача топлива в камеры сгорания прекращается в режиме продувки двигателя (дроссельная заслонка открыта более чем на 75% , а вращение коленчатого вала при этом - менее 400 об/мин.) и может кратковременно прекращаться в режиме торможения двигателем в зависимости от температуры охлаждающей жидкости, частоты вращения коленчатого вала, скорости движения автомобиля и угла открытия дроссельной заслонки.

Обогащение топливной смеси в режимах повышенной нагрузки двигателя и ускорений контроллер производит увеличивая время открытия форсунок, регламентируя его по сигналам датчика положения дроссельной заслонки и датчика массового расхода воздуха, учитывая при этом скорость движения автомобиля, по сигналам датчика скорости.

Электронный блок управления контролирует напряжение питания в бортовой сети автомобиля и при его значительном снижении увеличивает время открытия форсунок, компенсируя (из-за низкого напряжения питания) замедленное включение электромеханических клапанов форсунок.

На всех режимах работы двигателя по сигналам датчиков положения дроссельной заслонки и массового расхода воздуха контроллер определяет количество поступающего в двигатель воздуха и регулирует подачу топлива форсунками для обеспечения необходимого состава топливной смеси. При прогреве холодного двигателя и на холостом ходу контроллер управляет работой регулятора холостого хода и в зависимости от нагрузки и температуры двигателя обеспечивает обороты коленчатого вала на необходимом уровне. При быстром закрытии дроссельной заслонки на ходу автомобиля контроллер увеличивает подачу воздуха регулятором холостого хода. Таким образом обедняется топливная смесь для обеспечения снижения токсичности выхлопных газов.

Управление зажиганием осуществляет контроллер по сигналам датчика положения коленчатого вала и учитывая текущий режим работы двигателя по сигналам других датчиков.

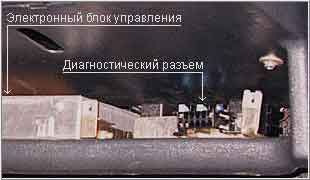

Электронный блок управления (контроллер) является микропроцессорной системой с энергонезависимым постоянным запоминающим устройством (ПЗУ), энергонезависимым перепрограммируемым запоминающим устройством (ППЗУ) и оперативным запоминающим устройством (ОЗУ) сохраняющим данные только при наличии напряжения питания. В данных ПЗУ хранятся программа работы микропроцессора и таблицы параметров двигателя. Для хранения промежуточных значений микропроцессор использует ОЗУ. Контроллер управляет исполнительными устройствами впрыска топлива (зажигание, форсунки и т.д.) и кроме того, осуществляет диагностику работы датчиков. При обнаружении неисправности контроллер зажигает лампу CHECK ENGINE и сохраняет в ОЗУ код ошибки, который может быть считан мультитестером или индицирован лампой CHECK ENGINE в режиме сканирования кодов диагностики.

Схема соединений элементов
