Описываемая антенна выпускается в Бельгии под названием "BIG STAR".

Антенна представляет собой систему вертикальных коллинеарных вибраторов с круговой диаграммой направленности в горизонтальной плоскости.

Рис. 1

Теоретическое усиление антенны - 6,5 дБ по отношению к полуволновому вибратору. Экспериментальная проверка показала, что на расстоянии в 100 км переход с диполя на описываемую антенну дает выигрыш в 9 дБ. Общая высота антенны - около 5 метров.

Электрическая схема антенны показана на рис. 1, конструктивное выполнение на рис. 2 - 6. Вибратор выполнен из дюралевых труб, разбитых тефлоновыми изоляторами.

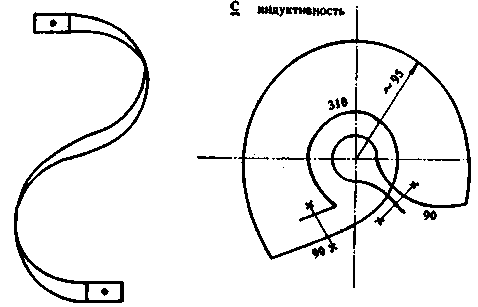

Настройка антенны сводится к перемещению точки подключения центральной жилы кабеля к индуктивности С до получения резонанса на рабочей частоте.

Данная антенна использовалась при работе через спутники серии RS и показала хорошие результаты, особенно при низком расположении спутника над горизонтом

Литература

1. "QТС" 4/92. SP2FBC & SP2MBE
