Компактные AC/DC-модули от фирмы ROHM. Справочные данные

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Применение микросхем

 Комментарии к статье

Фирма ROHM (Япония) представляет на рынке электронных компонентов модули питания на основе наиболее передовой технологии широкомасштабной интеграции - LSI (Large Scale Integration). Этот метод позволяет совмещать на одном кристалле разнообразные блоки, выполненные по различным технологическим процессам.

AC/DC-преобразователи, серии BP50XX-XX, выпускаемые этой компанией, подключаются через выпрямитель к сети и формирует на выходе постоянные напряжения: 5, 12, 15 и 24 В. При этом для их подключения требуется всего несколько внешних компонентов.

Применение интегрированных AC/DC-модулей фирмы ROHM открывает дополнительные возможности в разработке легких компактных устройств. Наиболее привлекательными свойствами новых изделий являются малые размеры, высокая экономичность и стабильные параметры. Максимальная частота преобразования модулей приближается к 45 кГц . Следует отметить, что эти модули не имеют гальванической развязки.

Схема выбора AC/DC-преобразователя показана на рис. 1.

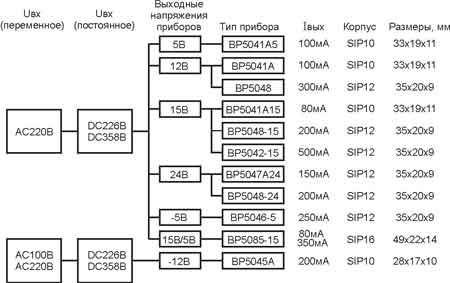

Компактные AC/DC-модули от фирмы ROHM. Справочные данные. Схема выбора AC/DC преобразователя фирмы ROHM
Рис. 1. Схема выбора AC/DC преобразователя ROHM

Типовые схемы включения, назначение выводов и габаритные размеры преобразователей показаны на рис. 2 и 3.

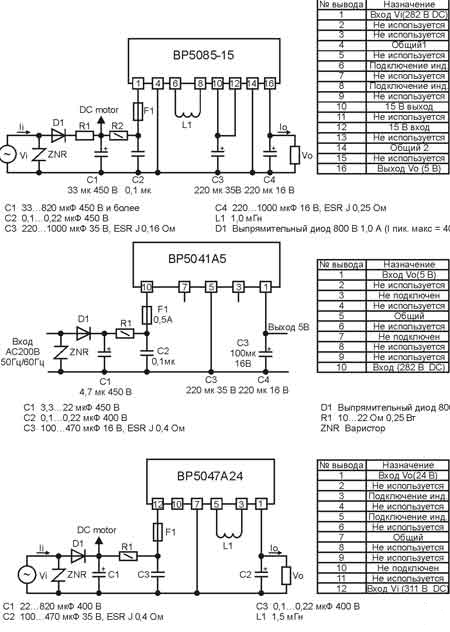

Компактные AC/DC-модули от фирмы ROHM. Справочные данные. Типовые схемы включения и назначение выводов AC/DC-преобразователей ROHM
Рис. 2. Типовые схемы включения и назначение выводов AC/DC-преобразователей ROHM

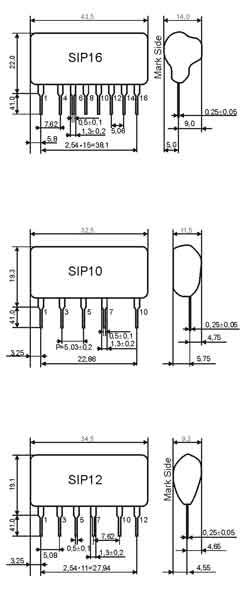

Компактные AC/DC-модули от фирмы ROHM. Справочные данные. Габаритные размеры AC/DC-преобразователей ROHM
Рис. 3. Габаритные размеры AC/DC-преобразователей ROHM

Сферы применения модулей - схемы питания систем управления пылесосов, холодильников, стиральных машин, кондиционеров, утюгов, устройств освещения, а также схем питания датчиков утечки газа и других промышленных изделий. В качестве примера использования этих модулей на рис. 4 приведена схема питания пылесоса с двигателем постоянного тока.

Компактные AC/DC-модули от фирмы ROHM. Справочные данные. Использование микросхемы BP5085-15 для питания пылесоса
Рис. 4. Использование микросхемы BP5085-15 для питания пылесоса

Более подробная информация по этим изделиям представлена на сайте компании Rainbow Technologies - rtcs.ru, официального дистрибьютора продукции фирмы ROHM в России.

Публикация: cxem.net
