Двукристальные светоизлучающие диоды

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Справочные материалы

 Комментарии к статье

КИПД41А-М, КИПД41А1-М, КИПД41Б-М,КИПД41Б1-М

Светоизлучающие индикаторы двуцветные КИПД41А-М, КИПД41А1-М, КИПД41Б-М, КИПД41Б1-М с управлением цветом свечения путем изменения полярности питающего напряжения (КИПД41А-М, КИПД41Б-М) или внешней коммутацией (КИПД41А1-М, КИПД41Б1-М) изготавливают из эпитаксиальных структур галлий - алюминий - мышьяк (кристалл красного свечения) и фосфида галлия (зеленого).

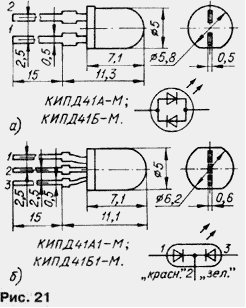

Приборы оформлены в пластмассовом корпусе (рис. 21,а и б), выводы - пластинчатые жесткие луженые. Масса - не более 0,3 г.

Двукристальные светоизлучающие диоды

У светодиодов КИПД41А1-М и КИПД41Б1-1М вывод 1 у основания уширен.

Красному цвету свечения светодиодов КИПД41А-М и КИПД41Б-М соответствует соединение их вывода 1 с плюсовым проводом питания, а вывода 2 - с минусовым. При обратной полярности напряжения питания цвет свечения меняется на зеленый.

Основные технические характеристики при Токр.ср=25°С

Номинальный постоянный прямой ток через один кристалл, мА 20
Сила света, мкд,не менее, при номинальном прямом токе,
у светодиодов КИПД41А-М,КИПД31А1-М для кристалла
красного свечения
зеленого свечения


1
0,5
у светодиодов КИПД41Б-М, КИПД41Б1-М для кристалла
красного свечения
зеленого свечения


2
1
Постоянное прямое напряжение, В, не более, при номинальном прямом токе для кристалла
красного свечения
зеленого свечения

2
2,8
Длина волны максимума спектрального распределения излучения, мкм, для кристалла
красного свечения
зеленого свечения

0,65...0,67
0,55...0,57

Предельные эксплуатационные значения

Наибольший постоянный прямой ток через один кристалл,мА 22
Наибольшее обратное постоянное напряжение, В 3
Рабочий интервал температуры окружающей среды, °С -60...+75

КИПД43А-КИПД43Д

Светодиодные двуполярные одноцветные индикаторы КИПД43А-2Ж, КИПД43А-2К, КИПД43А-2Л, КИПД43Б-2Ж, КИПД43Б-2К, КИПД43Б-2Л, КИПД43В-2Ж, КИПД43В-2К, КИПД43В-2Л, КИПД43Г-2Ж, КИПД43Г-2К, КИПД43Г-2Л, КИПД43Д-2Ж, КИПД43Д-2К, КИПД43Д-2Л являются конструктивными аналогами малогабаритных коммутаторных ламп накаливания КМ, цоколь Т6.8 которых состоит из двух латунных пластин, укрепленных на стеклянном баллоне лампы. Кристаллы красного свечения изготавливают из эпитаксиальных структур галлий-алюминий- мышьяк; зеленого и желтого свечения - из структур галлий-фосфор.

Приборы с буквенным индексом Ж имеют желтый цвет свечения, с индексом К - красный, а с индексом Л - зеленый.

Светодиоды предназначены для работы в цепях переменного тока в аппаратуре широкого назначения в качестве световых индикаторов, а также в телефонных коммутаторах. Электрически светодиод состоит из двух кристаллов, p-n-переходы которых соединены встречно-параллельно, и токоограничительного резистора, включенного последовательно с этой группой кристаллов. Соответствующим выбором сопротивления токоограничительного резистора получают индикаторы на различные значения рабочего напряжения.

Корпус прибора - цилиндрический пластмассовый пустотелый (рис. 22). Снаружи на нем укреплены два продольных металлических электрода-вывода. Внутри корпуса установлен токоограничительный резистор. На одном из торцов смонтирован собственно двукристальный светодиод. Масса прибора - не более 2 г.

Двукристальные светоизлучающие диоды

Основные технические характеристики при Токр.ср=25°С

Рабочее напряжение питания, В, индикаторов
КИПД43А-2К, КИПД43А-2Л, КИПД43А-2Ж
КИПД43Б-2К, КИПД43Б-2Л, КИПД43Б-2Ж
КИПД43В-2К, КИПД43В-2Л, КИПД43В-2Ж
КИПД43Г-2К, КИПД43Г-2Л, КИПД43Г-2Ж
КИПД43Д-2К, КИПД43Д-2Л, КИПД43Д-2Ж

6
12
24
48
60
Рабочий ток, мА, индикаторов
КИПД43А-2К, КИПД43А-2Л, КИПД43А-2Ж, КИПД43Б-2К, КИПД43Б-2Л, КИПД43Б-2Ж
КИПД43В-2К, КИПД43В-2Л, КИПД43В-2Ж, КИПД43Г-2К, КИПД43Г-2Л, КИПД43Г-2Ж, КИПД43Д-2К, КИПД43Д-2Л, КИПД43Д-2Ж

20
10
Сила света, мкд, не менее, при рабочем токе индикаторов
КИПД43А-2К, КИПД43Б-2К
КИПД43А-2Л, КИПД43А-2Ж, КИПД43Б-2Л, КИПД43Б-2Ж, КИПД43В-2К, КИПД43Г-2К
КИПД43В-2Л, КИПД43В-2Ж
КИПД43Г-2Л, КИПД43Г-2Ж, КИПД43Д-2Л, КИПД43Д-2Ж
КИПД43Д-2К

5
2
1
0,8
1,5

Предельные эксплуатационные значения

Наибольший ток, мА, через индикаторы
КИПД43А-2К, КИПД43А-2Л, КИПД43А-2Ж, КИПД43Б-2К, КИПД43Б-2Л, КИПД43Б-2Ж
КИПД43В-2К, КИПД43В-2Л, КИПД43В-2Ж, КИПД43Г-2К, КИПД43Г-2Л, КИПД43Г-2Ж, КИПД43Д-2К, КИПД43Д-2Л, КИПД43Д-2Ж

30
20
Наименьший гарантированный срок наработки на отказ, ч 25 000
Рабочий интервал температуры окружающей среды, °С -60...+70

КИПД44А-2Ж, КИПД44А-2К, КИПД44А-2Л

Светодиодные двуполярные одноцветные индикаторы КИПД44А-2Ж, КИПД44А-2К, КИПД44А-2Л изготавливают из эпитаксиальных структур галлий-алюминий-мышьяк (КИПД44А2К) и фосфида галлия (КИПД44А-2Ж, КИПД44А-2Л). Два кристалла индикатора включены встречно-параллельно, что позволяет индицировать протекание тока любой полярности. Индикаторы с буквенным индексом Ж имеют желтый цвет свечения, с индексом К - красный, а с индексом Л - зеленый.

Корпус прибора - пластмассовый (рис. 23); выводы - пластинчатые жесткие луженые. Масса - не более 0,4 г.

Двукристальные светоизлучающие диоды

Основные технические характеристики при Токр.ср=25°С

Номинальный постоянный ток через один кристалл, мА, светодиодов
КИПД44А-2К
КИПД44А-2Л, КИПД44А-2Ж

10
20
Сила света, мкд, не менее, при номинальном прямом токе 2
Постоянное прямое напряжение, В, не более, при номинальном прямом токе индикаторов
КИПД44А-2К
КИПД44А-2Л, КИПД44А-2Ж
2
2,8
Длина волны максимума спектрального распределения излучения, мкм, индикаторов
КИПД44А-2Ж
КИПД44А-2К
КИПД44А-2Л
0,59
0,66
0,56

Предельные эксплуатационные значения

Наибольший постоянный прямой ток через один кристалл, мА 25
Рабочий интервал температуры окружающей среды, °С -60...+70

КИПД45А-М-КИПД45В-М, КИПД45А1-М-КИПД45В1-М, КИПД45А2-М-КИПД45В2-М, КИПД45А3-М-КИПД45В3-М, КИПД45А4-М-КИПД45В4-М, КИПД45А5-М-КИПД45В5-М

Светоизлучающие двуцветные диоды КИПД45А-М, КИПД45Б-М, КИПД45В-М, КИПД45А1-М, КИПД45Б1-М, КИПД45В1-М, КИПД45А2-М, КИПД45Б2-М, КИПД45В2-М, КИПД45А3-М, КИПД45Б3-М, КИПД45В3-М, КИПД45А4-М, КИПД45Б4-М, КИПД45В4-М, КИПД45А5-М, КИПД45Б5-М, КИПД45В5-М с управлением цветом изготавливают из эпитаксиальных структур галлий- алюминий-мышьяк (кристаллы красного свечения) и фосфида галлия (желтого и зеленого). Цвет свечения индикатора выбирают изменением полярности питающего напряжения. Кристаллы индикаторов включены встречно-параллельно.

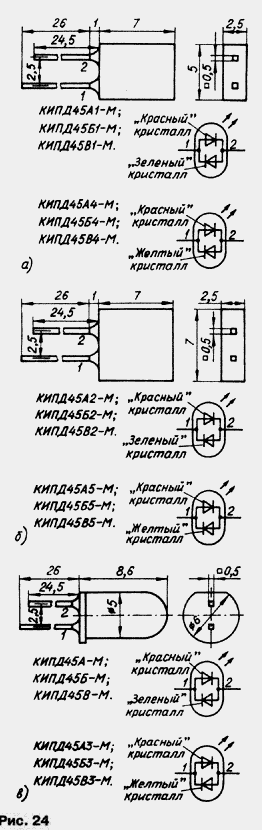

Приборы выпускают в прямоугольном и цилиндрическом корпусах (рис. 24) из оптически прозрачного цветного компаунда; выводы - жесткие, квадратного сечения, луженые. Масса - не более 0,5 г. Форма излучающей поверхности - сферическая у КИПД45А-М-КИПД45В-М, КИПД45А3-М-КИПД45В3-М и прямоугольная - у остальных.

Двукристальные светоизлучающие диоды

Если вывод 1 светодиодов подключить к плюсовому проводу питания, а вывод 2 - к минусовому, все они будут светить красным светом. При обратной полярности включения светодиоды КИПД45А-М- КИПД45В-М, КИПД45А1-М-КИПД45В1-М, КИПД45А2-М-КИПД45В2-М излучают зеленый свет, а остальные - желтый.

Основные технические характеристики при Токр.ср=25°С

Номинальный постоянный ток через один кристалл, мА 10
Сила света одного кристалла, мкд, не менее, при номинальном прямом токе светодиодов
КИПД45А-М, КИПД45А1-М-КИПД45А5-М
КИПД45Б-М, КИПД45Б1-М-КИПД45Б5-М
КИПД45В-М, КИПД45В1-М-КИПД45В5-М

1
3
5
Постоянное прямое напряжение, В, не более,при номинальном прямом токе на кристалле
красного свечения
зеленого свечения
желтого свечения

2,8
2,8
2,5
Длина волны максимума спектральной характеристики, мкм, для кристалла
красного свечения
зеленого свечения
желтого свечения
0,66
0,567
0,59

Предельные эксплуатационные значения

Наибольший постоянный прямой ток через один кристалл, мА 20
Рабочий интервал температуры окружающей среды, °С -55...+70

КИПМ11А-М, КИПМ11Б-М, КИПМ11А1-М, КИПМ11Б1-М

Светоизлучающие мнемонические двуцветные диоды КИПМ11А-М, КИПМ11Б-М, КИПМ11А1-М, КИПМ11Б1-М с управлением цветом свечения изготавливают из эпитаксиальных структур галлий-алюминий-мышьяк (кристаллы красного свечения) и фосфида галлия (зеленого). Цвет свечения индикатора изменяют либо сменой полярности питающего напряжения (у КИПМ11А-М, КИПМ11Б-М), либо внешней коммутацией (у КИПМ11А1-М, КИПМ11Б1-М).

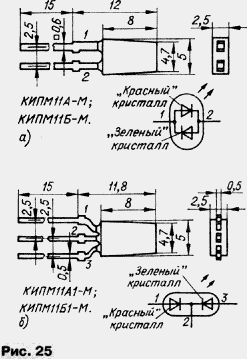

Приборы выпускают в корпусе из оптически прозрачного компаунда; выводы - пластинчатые жесткие луженые (рис. 25). Масса - не более 0,35 г. Излучающая поверхность представляет собой прямоугольник размерами 4,7x2,5 мм.

Двукристальные светоизлучающие диоды

Основные технические характеристики при Токр.ср=25°С

Номинальный постоянный ток через один кристалл, мА 20
Сила света, мкд, не менее, при номинальном прямом токе cветодиодов
КИПМ11А-М, КИПМ11А1-М для кристалла
красного свечения
зеленого свечения
КИПМ11Б-М, КИПМ11Б1-М для кристалла
красного свечения
зеленого свечения


2
1

1
0,5
Постоянное прямое напряжение, В, не более, при номинальном прямом токе для кристалла
красного свечения
зеленого свечения
2
2,8
Длина волны максимума спектральной характеристики, мкм, кристалла
красного свечения
зеленого свечения
0,66
0,56

Предельные эксплуатационные значения

Наибольший постоянный прямой ток через один кристалл, мА, при температуре окружающей среды
+35°С
+70°С

30
22
Рабочий интервал температуры окружающей среды, °С -60...+70

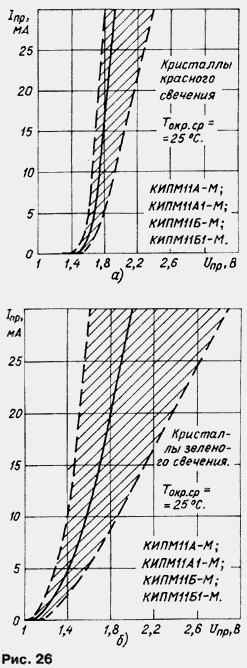

На рис. 26,а и б представлены ВАХ "красного" и "зеленого" кристаллов светодиодов, а на рис. 27 - температурная зависимость силы света (в относительных единицах).

Двукристальные светоизлучающие диоды Двукристальные светоизлучающие диоды

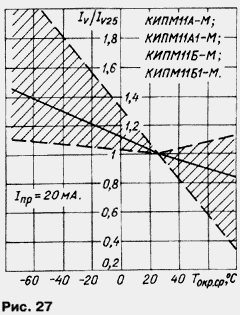

На рис. 27 и 25 - сила света при температуре 25 °С. Заштрихованы зоны технологического разброса характеристик.

КИПМ17А-2К, КИПМ17А-2Л

Сборки мнемонических одноцветных светоизлучающих диодов КИПМ17А-2К, КИПМ17А-2Л изготавливают из эпитаксиальных структур галлий-алюминий-мышьяк (КИПМ17А-2К) и фосфида галлия (КИПМ17А-2Л). Оба кристалла сборки имеют отдельные выводы. Кристаллы светодиода КИПМ17А-2К излучают красный свет, а КИПМ17А-2Л - зеленый.

Корпус - пластмассовый; выводы - пластинчатые, жесткие, луженые (рис. 28). Масса прибора - не менее 0,7 г.

Двукристальные светоизлучающие диоды

Основные технические характеристики при Токр.ср=25°С

Номинальный постоянный ток через один кристалл, мА, светодиодов
КИПМ17А-2К
КИПМ17А-2Л

10
20
Сила света, мкд, не менее, одного кристалла при номинальном прямом токе 3
Постоянное прямое напряжение, В, не более, при номинальном прямом токе на кристалле светодиода КИПМ17А-2К
КИПМ17А-2Л

2
2,8
Длина волны максимума спектральной характеристики, мкм, кристаллов светодиода
КИПМ17А-2К
КИПМ17А-2Л

0,66
0,56

Предельные эксплуатационные значения

Наибольший постоянный прямой ток через один кристалл, мА 25
Рабочий интервал температуры окружающей среды, °С -60...+70

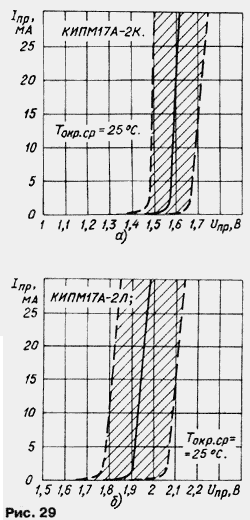

Вольт-амперные характеристики "красных" и "зеленых" кристаллов светодиодов представлены на рис. 29,а и б соответственно.

Двукристальные светоизлучающие диоды

Зависимость силы света одиночного кристалла светодиодов от прямого тока показана на рис. 30.

Двукристальные светоизлучающие диоды

КИПМ21А-2К - КИПМ21В-2К, КИПМ21А-2Л, КИПМ21Б-2Л

Сборки светоизлучающих мнемонических одноцветных диодов КИПМ21А-2К, КИПМ21Б-2К, КИПМ21В-2К, КИПМ21А-2Л, КИПМ21Б-2Л изготавливают из эпитаксиальных структур галлий-алюминий- мышьяк (КИПМ21А-2К, КИПМ21Б-2К, КИПМ21В-2К) и фосфида галлия (КИПМ21А-2Л, КИПМ21Б-2Л). В каждом приборе размещены два светодиодных кристалла на общей подложке; они включены согласно-последовательно. Полярность включения светодиодов КИПМ21А-2Л, КИПМ21Б-2Л, излучающих зеленый свет, обратна по отношению к светодиодам КИПМ21А-2К- КИПМ21В-2К красного свечения.

Корпус приборов - пластмассовый, выводы - жесткие, квадратного сечения (рис. 31), луженые. Форма излучающей поверхности - прямоугольная. Масса светодиода - 0,2 г.

Двукристальные светоизлучающие диоды

Основные технические характеристики при Токр.ср=25°С

Номинальный постоянный ток, мА 10
Сила света, мкд, не менее, при номинальном прямом токе для светодиодов
КИПМ21А-2К
КИПМ21Б-2К, КИПМ21Б-2Л
КИПМ21В-2К
КИПМ21А-2Л

5
10
15
20
Постоянное прямое напряжение, В, не более, при номинальном прямом токе для светодиодов
КИПМ21А-2К - КИПМ21В-2К
КИПМ21А-2Л, КИПМ21Б-2Л

4
4,5
Длина волны максимума спектрального излучения, мкм, для светодиодов
КИПМ21А-2К - КИПМ21В-2К
КИПМ21А-2Л, КИПМ21Б-2Л

0,66
0,56

Предельные эксплуатационные значения

Наибольший постоянный прямой ток, мА 20
Наибольшее обратное постоянное напряжение, В 4
Рабочий интервал температуры окружающей среды, °С -60...+70

Автор: А.Юшин
