Люминесцентные лампы и их характеристики. Справочные данные. Часть 1

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Справочные материалы

 Комментарии к статье

Классификация люминесцентных ламп, характеристики обычных люминесцентных ламп, зависимость параметров ламп от напряжения сети, зависимость характеристик от окружающей температуры и условий охлаждения, изменение характеристик люминесцентных ламп в процессе горения, энергоэкономичные люминесцентные лампы, зарубежные люминесцентные лампы, компактные люминесцентные лампы, безэлектродные люминесцентные лампы.

Классификация люминесцентных ламп

Люминесцентные лампы (ЛЛ) делятся на осветительные общего назначения и специальные. К ЛЛ общего назначения относят лампы мощностью от 15 до 80 Вт с цветовыми и спектральными характеристиками, имитирующими естественный свет различных оттенков. Для классификации ЛЛ специального назначения используют различные параметры. По мощности их разделяют на маломощные (до 15 Вт) и мощные (свыше 80 Вт); по типу разряда на дуговые, тлеющего разряда и тлеющего свечения; по излучению на лампы естественного света, цветные лампы, лампы со специальными спектрами излучения, лампы ультрафиолетового излучения; по форме колбы на трубчатые и фигурные; по светораспределению с ненаправленным светоизлучением и с направленным (рефлекторные, щелевые, панельные и др.).

Маркировка обычно состоит из 2-3 букв. Первая буква Л означает люминесцентная. Следующие буквы означают цвет излучения: Д - дневной; ХБ - холодно-белый; Б - белый; ТБ - теплобелый; Е - естественно-белый; К, Ж, 3, Г, С - соответственно красный, желтый, зеленый, голубой, синий; УФ - ультрафиолетовый. У ламп с улучшенным качеством цветопередачи после букв, обозначающих цвет, стоит буква Ц, а при цветопередаче особо высокого качества - буквы ЦЦ. В конце ставят буквы, характеризующие конструктивные особенности: Р - рефлекторная, У - U-образная, К - кольцевая, А - амальгамная, Б - быстрого пуска. Цифры обозначают мощность в ваттах. Маркировка ламп тлеющего разрада начинается с букв ТЛ.

Характеристики обычных ЛЛ

В табл.1 приведены характеристики наиболее распространенных ЛЛ дневного света. Обозначения: Р - мощность; U -напряжение на лампе; I - ток лампы; R -световой поток; S - световая отдача.

Зависимость параметров ламп от напряжения сети

При изменении напряжении сети в пределах + 10% изменение параметров лампы можно определить из соотношения dX/X = Nx dUc/Uc, где X - соответствующий параметр лампы; dX - его изменение; Nx - коэффициент для соответствующего параметра. Для схемы с дросселем коэффициенты имеют следующие значения: для силы света Ni = 2,2; для мощности Np = 2,0; для светового потока Nф = 1,5. В схеме с емкостно-индуктивным балластом величины Nx несколько меньше.

При падении напряжения сети ниже допустимого ухудшаются условия перезажигания. Повышение напряжения выше допустимого вызывает перекал катодов и перегрев пускорегулирующих устройств. И в том, и в другом случае происходит значительное сокращение срока службы ламп.

Таблица 1

Тип Р,Вт U, в I.A R, лм S, лм/Вт Размеры, мм (рис. 1) L1 L2 D
лдц 15 58 0,3 450 30 437,4 452,4 25
ЛД ЛХБ 15 58 0,3 525 35 437,4 452,4 25
15 58 0,3 600 40 437,4 452,4 25
ЛБ 15 58 0,3 630 42 437,4 452,4 25
ЛТБ 15 58 0,3 600 40 437,4 452,4 25
лдц 20 60 0,35 620 31 589,8 604,8 38
ЛД 20 60 0,35 760 39 589,8 604,8 38
ЛХБ 20 60 0,35 900 45 589,8 604,8 38
ЛБ 20 60 0,35 980 49 589,8 604,8 38
ЛТБ 20 60 0,35 900 45 589,8 604,8 38
лдц 30 108 0,34 1110 37 894,6 909,6 25
ЛД 30 108 0,34 1380 46 894,6 909,6 25
ЛХБ 30 108 0,34 1500 50 894,6 909,6 25
ЛБ 30 108 0,34 1740 58 894,6 909,6 25
ЛТБ 30 108 0,34 1500 50 894,6 909,6 25
лдц 40 108 0,41 1520 38 1199,4 1214,4 38
ЛД 40 108 0,41 1960 49 1199,4 1214,4 38
ЛХБ 40 108 0,41 2200 55 1199,4 1214,4 38
ЛБ 40 108 0,41 2480 62 1199,4 1214,4 38
ЛТБ 40 108 0,41 2200 55 1199,4 1214,4 38
лдц 80 108 0,82 2720 34 1500 1515 38
ЛД 80 108 0,82 3440 43 1500 1515 38
ЛХБ 80 108 0,82 3840 48 1500 1515 38
ЛБ 80 108 0,82 4320 54 1500 1515 38
ЛТБ 80 108 0,82 3840 48 1500 1515 38

Люминесцентные лампы и их характеристики. Справочные данные

Зависимость характеристик от окружающей температуры и условий охлаждения

Изменение температуры трубки по сравнению с оптимальной как в сторону увеличения, так и в сторону уменьшения, вызывает снижение светового потока, ухудшение условий зажигания и сокращение срока службы. Надежность зажигания стандартных ламп при работе со стартерами начинает особенно заметно падать при температурах ниже -5°С и при понижении напряжения сети. Например, при -10°С и напряжении сети 180 В вместо 220 В число незажигающихся ламп может доходить до 60-80%. Такая сильная зависимость делает применение ЛЛ в помещениях с низкими температурами неэффективным.

Повышение температуры относительно оптимальной может происходить при повышении температуры окружающей среды и при работе ламп в закрытой арматуре. Перегрев ЛЛ кроме уменьшения светового потока сопровождается некоторым изменении их цвета. На рис. 2 показана зависимость параметров ЛЛ от температуры окружающей среды.

Изменение характеристик ЛЛ в процессе горения

В первые часы горения происходит некоторое изменение электрических характеристик ламп, связанное с доактивиров-кой катодов, выделением и поглощением различных примесей. Эти процессы обычно заканчиваются на первой сотне часов. В течение остального срока службы электрические характеристики изменяются очень незначительно. Происходит постепенное уменьшение яркости свечения люминофора и светового потока лампы (рис. 3: кривая 1 для ЛЛ 40 Вт, кривая 2 для ЛЛ 15 и 30 Вт). В некоторых лампах уже спустя несколько сотен часов горения начинают появляться темные налеты и пятна у концов трубки, связанные с распылением катодов. Они свидетельствуют о плохом качестве ламп.

Люминесцентные лампы и их характеристики. Справочные данные Люминесцентные лампы и их характеристики. Справочные данные

Энергоэкономичные люминесцентные лампы (ЭЛЛ)

ЭЛЛ предназначены для общего освещения и полностью взаимозаменяемы со стандартными ЛЛ мощностью 20, 40 и 65 Вт в существующих осветительных установках без замены светильников и пускорегулирующей аппаратуры. Они имеют стандартную длину, стандартные значения рабочих токов и напряжений на лампах и те же или близкие значения световых потоков, что и у стандартных ламп соответствующей цветности при пониженной на 10% мощности (18, 36 и 58 Вт). Внешне ЭЛЛ отличаются от стандартных ламп только меньшим диаметром (26 мм вместо 38 мм). За счет уменьшения диаметра снижается расход основных материалов (стекло, люминофор, газы, ртуть и др.).

Для обеспечения того же падения напряжения на лампах при уменьшении их диаметра пришлось применить для наполнения смесь аргона с криптоном и снизить давление до 200-330 Па (вместо обычных 400 Па в стандартных лампах). В ЭЛЛ возрастает температура трубки до 50°С, но создавать специальные условия для охлаждения не требуется. Люмино-форный слой в ЭЛЛ находится в более тяжелых рабочих условиях, поэтому наиболее подходящими для этих ламп являются редкоземельные люминофоры. Однако такие люминофоры примерно в 40 раз дороже стандартного галофосфата кальция (ГФК), поэтому и лампы с такими люминофорами в несколько раз дороже обычных. Для снижения стоимости ламп применяют двухслойное покрытие. Сначала на стекло наносят ГФК, а поверх него редкоземельный люминофор небольшой толщины.

Промышленность выпускает ЭЛЛ мощностью 18, 36 и 58 Вт цветностей ЛБ, ЛДЦ и ЛЕЦ со световыми параметрами, совпадающими с параметрами обычных ЛЛ тех же цветностей мощностью 20, 40 и 65 Вт. Под маркой ЛБЦТ выпускаются ЭЛЛ с трехком-понентной смесью редкоземельных люминофоров со сроком службы 15000 ч.

Зарубежные ЭЛЛ

Зарубежные фирмы выпускают ЭЛЛ трех-четырех стандартизованных цветовых тонов и с двух-трехкомпо-нентной смесью редкоземельных люминофоров. В табл.2 приведены параметры некоторых типов ЭЛЛ в колбах диаметром 26 мм фирмы OSRAM (Германия).

Компактные люминесцентные лампы (КЛЛ)

В начале 80-х годов стали появляться многочисленные типы компактных ЛЛ мощностью от 5 до 25 Вт со световыми отдачами от 30 до 60 лм/Вт и сроками службы от 5 до 10000 ч. Часть типов КЛЛ предназначена для непосредственной замены ламп накаливания. Они имеют встроенную пускорегулирующую аппаратуру и снабжены стандартным резьбовым цоколем Е27.

Разработка КЛЛ стала возможной только в результате создания высокостабильных узкополосных люминофоров, активированных редкоземельными элементами, которые могут работать при более высоких поверхностных плотностях облучения, чем в стандартных ЛЛ. За счет этого удалось значительно уменьшить диаметр разрядной трубки. Что касается сокращения габаритов ламп в длину, то эта задача была решена путем разделения трубок на несколько более коротких участков, расположенных параллельно и соединенных между собой либо изогнутыми участками трубки, либо вваренными стеклянными патрубками.

Таблица 2

Марка лампы Тип лампы Световой поток, лм,
для лампы мощностью, Вт
Люмилюкс 18 36 58
L...W/11 Дневного цвета 1300 3250 5200
L...W/21 Белого цвета 1450 3450 5400
L...W/31 Тепло-белого цвета 1450 3450 5400
L...W/41 "Интерна" 1300 5200 3250
Люмилюкс делюкс
L...W/22 Белого цвета 1000 2350 3750
L...W/32 Тепло-белого цвета 1000 2350 3750
Стандартные
L..W/25 Универсально белый 1050 2500 4000
L..W/20 Ярко-белого цвета 1150 3000 4800
L...W/30 Тепло-белого цвета 1150 3000

4800

Таблица 3

Тип лампы Мощность, Вт Напряжение, В Ток, А Световой поток, лм Габариты, мм Цоколь
Первая группа КЛ7/ТБЦ КЛ9/ТБЦ КЛ11/ТБЦ 11,2 12,8 14,8 45+5 60+6 90+9 0,18 0,17 0,155 400 600 900 27x13x135 27x13x167 27x13x235 Специальный G23
Вторая группа КЛС9/ТБЦ КЛС13/ТБЦ КЛС18/ТБЦ КЛС25/ТБЦ 9 13 18 25 220 220 220 220 0,093 0,125 0,18 0,27 425 600 900 1200 Ж85х150 Ж85х160 Ж85х170 Ж85х180 Резьбовой Е27
Третья группа CIRCOLUX CIRCOLUX CIRCOLUX 12 18 24 220 220 220 : 700 1000 1450 Ж165х100 Ж165хЮ0 Ж216хЮ0 Резьбовой Е27

Люминесцентные лампы и их характеристики. Справочные данные

Все многообразие выпускаемых в настоящее время КЛЛ можно разделить на четыре основные группы.

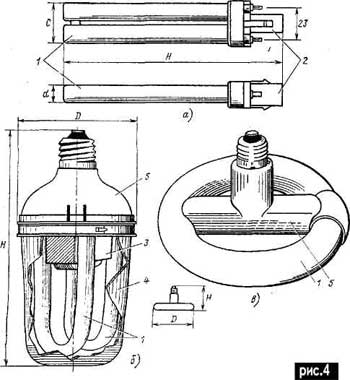

1. Без внешней оболочки, с разрядной трубкой Н- или П-образной формы, специальным цоколем, выносной пус-корегулирующей аппаратурой (ПРА) и встроенным стартером (рис. 4,а), где 1 -разрядная трубка; 2 - специальный цоколь G23 с вмонтированным внутри его стартером и конденсатором).

2. С призматической или опаловой внешней оболочкой, сложно изогнутой разрядной трубкой, стандартным резьбовым (или штифтовым) цоколем и встроенным стартером и ПРА (рис. 4,б), где 1 - разрядная трубка; 3 -дроссель; 4 - внешняя колба; 5 - полая часть корпуса, внутри которой смонтированы дроссель, стартер, конденсатор, тепловой выключатель).

3. Кольцевые, без внешней оболочки, со стандартным резьбовым (или штифтовым) цоколем и встроенным стартером и ПРА (рис. 4,в).

4. Со стеклянной внешней оболочкой, сложно изогнутой разрядной трубкой, специальным цоколем, выносным стартером и ПРА.

В первую группу входят КЛЛ, получившие наибольшее распространение. Лампы имеют разрядную трубку с диаметром 12,5 мм и снабжены специальным двухштыревым цоколем G23. Они выпускаются отечественной промышленностью (под маркой КЛ/ТБЦ) и рядом зарубежных фирм. Лампы наполнены аргоном при давлении 400 Па, что обеспечивает нормальную работу катодов и условия разряда. Лампы легко зажигаются даже при температурах до -20°С, время зажигания не превышает 10 с. Основные параметры таких ламп приведены в табл.3.

Серия КЛЛ повышенной мощности состоит из трех ламп мощностью 18, 24 и 35 Вт длиной 251, 362 и 443 мм, с номинальным световым потоком соответственно 1250, 2000 и 2500 лм и сроком службы 5000 ч. Лампы изготавливают в трубках увеличенного до 15 мм диаметра и монтируют на специальном 4-штыревом цоколе.

Во вторую группу входят довольно распространенные за рубежом КЛЛ со стеклянной или пластмассовой внешней оболочкой и стандартным резьбовым цоколем Е27 (см. рис. 4,б). Внутри оболочки смонтированы ПРА, стартер и дважды U-образно изогнутая разрядная трубка. Основные параметры КЛЛ этого типа (отечественные КЛС.../ТБЦ и выпускаемые за рубежом (SL) приведены в табл. 3 (РЭ2/2001) (вторая группа).

Ввиду того что разрядные трубки в этом виде ламп работают в закрытой внешней оболочке при температурах, заметно превышающих оптимальную, и нет возможности искусственно создать холодную зону, разрядные трубки наполняют амальгамой ртути.

Лампы предназначены для непосредственной замены ламп накаливания и дают большую экономию электроэнергии. К их недостаткам относят сравнительно большие

габариты и особенно массу по сравнению с лампами накаливания, неразборность конструкции, в силу чего после выхода из строя разрядной трубки приходится заменять целиком всю лампу, включая дроссель. В связи с этим некоторые зарубежные фирмы выпускают такие лампы в разборном исполнении.

В третью группу входит семейство кольцевых КЛЛ с резьбовым цоколем и встроенным ПРА, смонтированным в пластмассовом корпусе, расположенном по диаметру кольцеобразной разрядной трубки (см. РЭ2/2001, рис. 4,в). Световая отдача кольцевых КЛЛ даже с полупроводниковыми ПРА уступает световой отдаче Н-образных КЛЛ соответствующих мощностей. Удобство кольцевых КЛЛ состоит в том, что ими можно непосредственно заменять лампы накаливания в осветительном приборе.

В четвертую группу входят лампы, имеющие цилиндрическую или грушевидную внешнюю оболочку, специальный 4-штыревой цоколь, выносные ПРА и стартер. Эти лампы имеют более низкие световые отдачи по сравнению с Н- и П-образными КЛЛ. Поэтому данные об этих лампах не приводятся.

Основные экономические преимущества КЛЛ - значительная экономия электроэнергии и уменьшение необходимого количества ламп для выработки одинакового количества люмен-часов по сравнению с лампами накаливания.

Современные КЛЛ сложны в производстве. Поэтому ведутся теоретические и экспериментальные исследования, направленные на усовершенствование таких ламп.

Безэлектродные КЛЛ

В этих лампах для возбуждения свечения люминофоров используется разряд в парах ртути низкого давления в смеси с

Люминесцентные лампы и их характеристики. Справочные данные

инертными газами (аргоном, криптоном). Поддержание заряда осуществляется за счет энергии электромагнитного поля, которое создается в непосредственной близости от разрядного объема. Создание безэлектродных КЛЛ стало возможным благодаря современной микроэлектронике, которая позволила создать малогабаритные и сравнительно дешевые источники высокочастотной энергии с высоким КПД.

Все возможные типы безэлектродных ламп состоят из трех основных узлов: малогабаритного источника ВЧ энергии, устройства для эффективной передачи ВЧ энергии в разряд, называемого индуктором, и разрядного объема. Различия в устройстве и конструкции узлов определяются выбранной для возбуждения разряда высокой частотой. В настоящее время известны три основных типа безэлектродных КЛЛ с примерно одинаковыми энергетическими параметрами: с тороидальным индуктором на ферромагнитном сердечнике (частоты от 25 до 1000 кГц ), с соленоидальным индуктором (частоты от 3 до 300 МГц) и сверхвысокочастотные (с частотой свыше 100 МГц).

Анализ показал, что в настоящее время наиболее целесообразно использовать конструкцию с соленоидальным индуктором и внешним по отношению к нему расположением разрядного объема. Конструкция подобной лампы показана на рис. 5, где 1 - цоколь Е-27; 2 - блок автогенератора; 3 -наполнение, ртуть и инертный газ, 4 - соленоидальный индуктор; 5 - люминофорный слой; 6 - цилиндрическая полость в колбе; 7 - стеклянная колба. Экспериментальные образцы безэлектродных КЛЛ с соленоидальным индуктором (на частоте 18 МГц) мощностью 30 Вт на сетевое напряжение 220 В 50 Гц с диаметром внешней колбы 75-85 мм имеют световую отдачу 30-40 лм/Вт. При этом ферритовый сердечник разогревается до 300°С.

В настоящее время ни в одной стране нет промышленного выпуска безэлектродных КЛЛ и выпускают только экспериментальные образцы.

Автор: С.И. Паламаренко, г Киев; Публикация: electrik.org
