Доработки трансивера Целина

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники/ Гражданская радиосвязь

Комментарии к статье Комментарии к статье

С целью улучшения параметров трансивер "Целина" [1] был несколько доработан. Применен другой усилитель мощности РЧ-сигнала, другой блок питания, улучшен дизайн передней панели. При этом шасси аппарата осталось прежним, хотя и несколько доработано.

Принципиальная схема усилителя мощности показана на рис. 1. Усилитель обеспечивает выходную мощность 10 Вт и рассчитан на совместную работу с диодным балансным смесителем на входе. Несмотря на высокую чувствительность, он устойчив к самовозбуждению, а также выдает одинаковую мощность на выходе независимо от диапазона, не выходит из строя при обрыве нагрузки. Первый каскад усилителя собран на полевом транзисторе VT1. Его сток гальванически связан с базой транзистора второго каскада VT2. Температурная стабильность второго каскада поддерживается за счет первого. Третий каскад собран на транзисторе КП902 (VT3). Его затворная цепь питается напряжением +12 В Тх, а напряжение сток-исток - +34 В.

Четвертый каскад - VT5 КП901А и VT4 КТ922В. Нагрузкой выходного каскада является повышающий трансформатор Tp1 и далее П-контур. Выходное сопротивление данного каскада существенно выше, чем каскада, выполненного по схеме с общим истоком. Кроме того, оно еще поднято с помощью повышающего трансформатора Tp1. Такое схемное решение позволило применить на выходе подстроенный конденсатор С16 небольшого номинала -100 пФ. Кроме того, увеличилась добротность выходного П-контура, что привело к повышению спектральной чистоты выходного сигнала. Конденсаторы С1 и С7 убирают избыточное усиление на НЧ-диапазонах.

Настройка усилителя сводится к подбору номиналов резисторов, обозначенных звездочкой, и регулировке подстроечным резистором R17 до получения режимов, указанных на схеме (в режиме Тх при отсутствии сигнала на входе).

В первом каскаде транзистор КП305Ж можно заменить транзистором КП350Б, как показано на рис.2.

Доработки трансивера Целина

Эскиз катушки выходного контура показан на рис.3, а трансформатора Tp1 - на рис.4. Детали 1...4 на рис.4 выполнены из нефольгированного стеклотекстолита. Конденсатор С16 - типа КПВ.

Доработки трансивера Целина
(нажмите для увеличения)

Доработки трансивера Целина

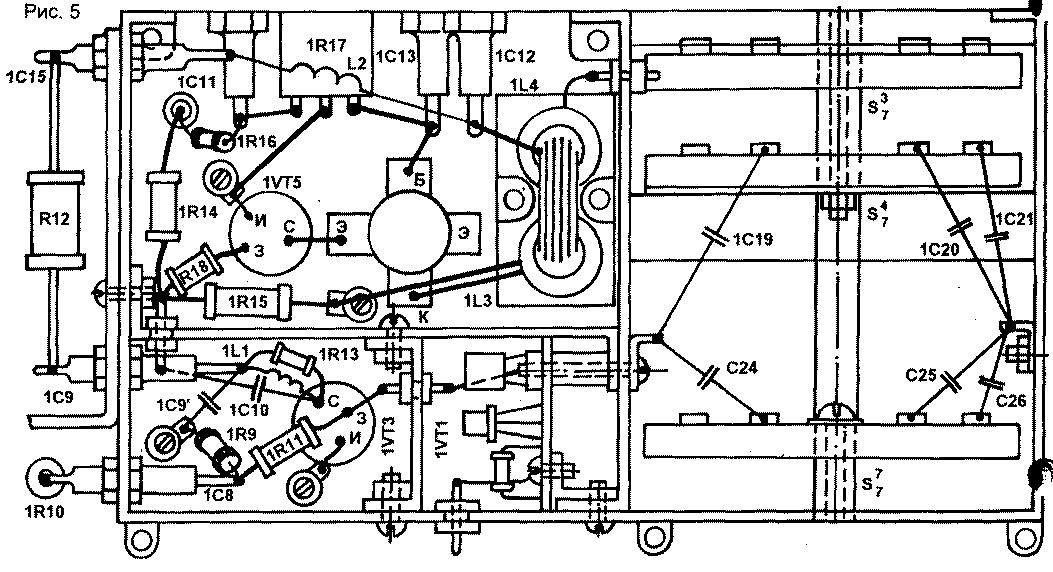

Первый каскад выполнен на печатной плате, остальные каскады - навесным способом в отсеках. Для подключения параллельно С16 емкостей С24...С27 использована дополнительная галета - S J [1, рис. 1]. Новый усилитель монтируется в отсеке усилителя мощности, расположение деталей показано на эскизе фрагмента шасси (рис.5)

В шасси трансивера просверлены отверстия под платой УНЧ для установки силового транзистора стабилизатора +34 В. Возле отсека ГПД установлена дополнительная галета S I У для подключения подстроечных конденсаторов к первичной обмотке трансформатора Тр6 в стоке транзистора VT8 усилителя ГПД [1, рис.1]. Эти конденсаторы совместно с первичной обмоткой трансформатора образуют резонансные контура, что улучшает спектральную чистоту сигналов ГПД.

Подстроечные конденсаторы установлены на плате А13. В экранной перегородке отсека просверлены отверстия для регулировки подстроечных конденсаторов ГПД.

В отсеке ГПД установлены плата термостата, описанного в [2].

Возле конденсатора ГПД (С78) установлено дополнительное реле РЭС-22 для получения управляющих напряжений + 12 В Rx, +12 В Тх, а также для переключения цепей расстройки и управления усилителем мощности. В отсеке П-контура установлены плата ВЧ детектора А4 и реле Р2 типа РЭС-9, паспорт РС4.524.202. В качестве конденсаторов С23, С24 применен переменный сдвоенный конденсатор от радиоприемника "Спидола". Его можно заменить конденсатором от радиоприемника "Альпинист".

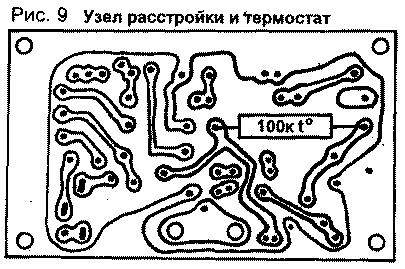

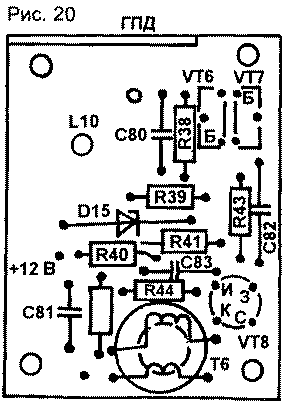

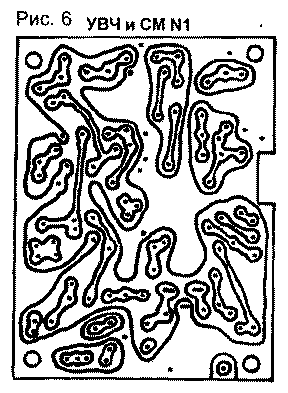

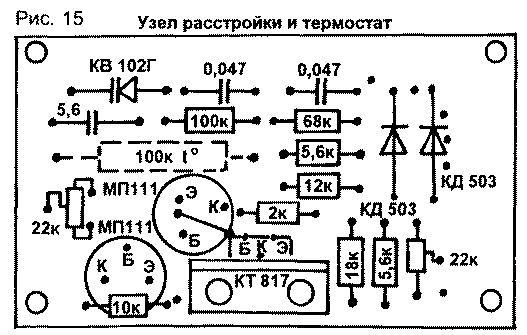

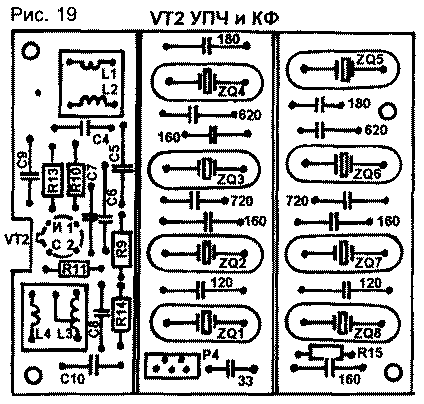

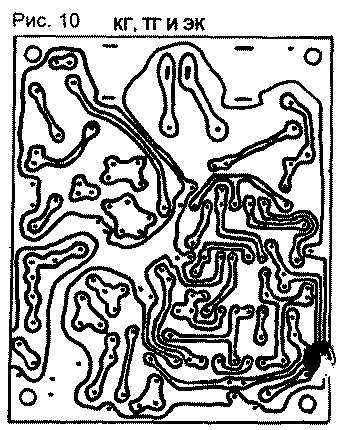

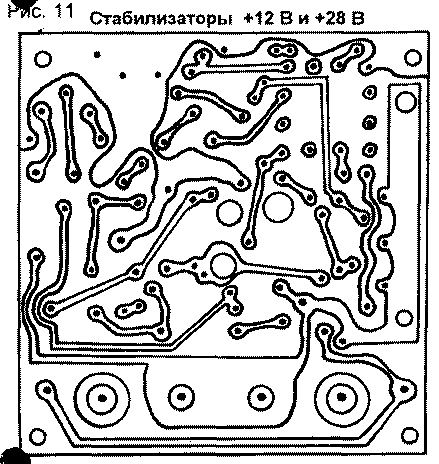

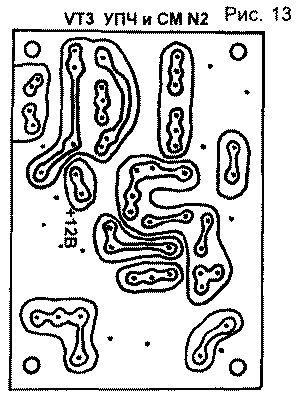

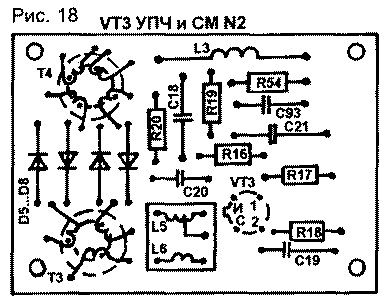

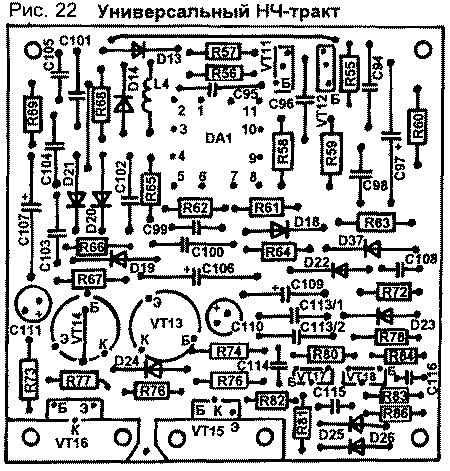

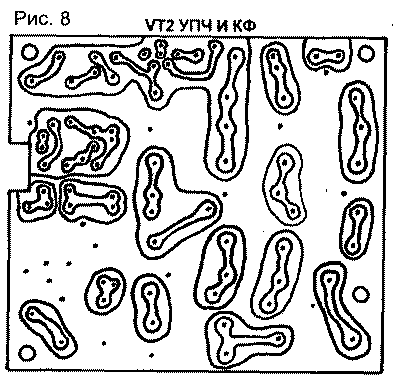

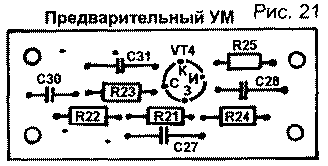

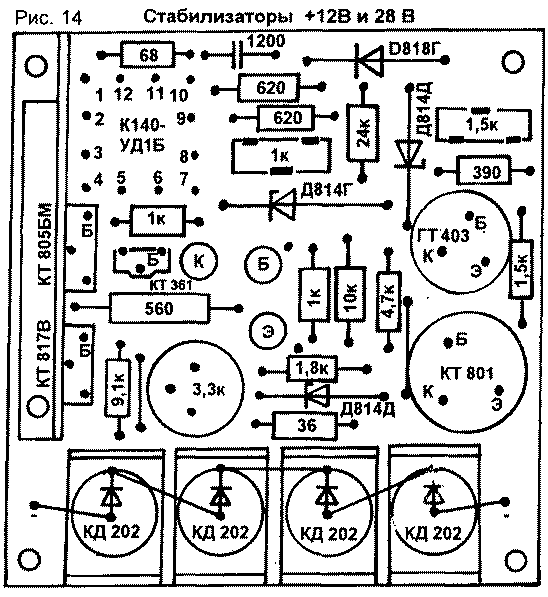

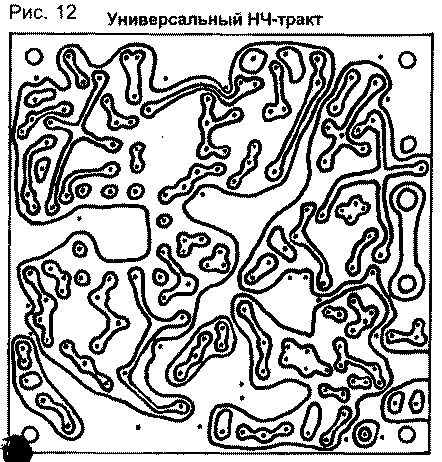

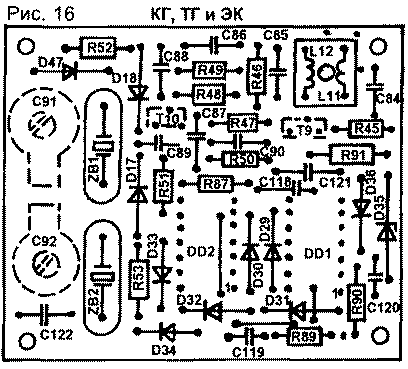

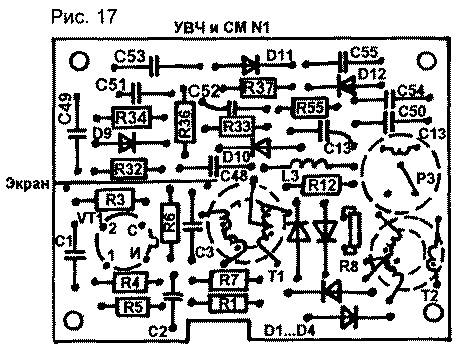

Чертежи печатных плат приведены на рис.7... 15, а размещение деталей на них - на рис. 16...24. Печатная плата УПЧ (А2) рассчитана на установку восьмикристального лестничного фильтра на 9 МГц [3].

В принципиальной схеме трансивера [1, рис.1] имеются следующие неточности:
- номиналы, резисторов: R1 - 6,8 кОм, R70 и R71 - 1 кОм, R82 - 3,9 кОм, R100 - 68 кОм;
- R11 и R18 соединены с коллектором VT17;
- конденсатор С82 установлен между затвором VT8, R47, R41 с одной стороны и коллектором VT7, базой VT6, С56, S67, C79 - с другой стороны;
- резистор в эмиттере VT9 - 270 Ом;
- точку соединения R89 и С119 следует соединить с анодом VD31;
- диоды в блоке расстройки - КД503А;
- варикап в блоке расстройки - КВ102Г;
- резистор в блоке расстройки, обозначенный как 1000, должен быть 100 кОм.

Рисунки печатных плат:

Литература

1. Рубцов В. Трансивер "Целина"// Радиолюбитель. KB и УКВ. - 1995. - Июль. - С.23.
2. Рубцов В. Термостат для ГПД// Радиолюбитель. - 1995. - №6. - С.34.
3. Першин А. Коротковой трансивер "Урал-84". Лучшие конструкции 31-й и 32-й выставок творчества радиолюбителей. М.: ДОСААФ СССР, 1989. - С.61.
4. Рубцов В. Верньер планетарного типа//Радиолюбитель. KB и УКВ. - 1995. - Сентябрь. - С. 17.

Автор: В.Рубцов (UN7BV); Публикация: Н. Большаков, rf.atnn.ru
