Мировые стандарты на розетки, вилки, напряжение и частоту тока

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Справочник электрика

Комментарии к статье Комментарии к статье

Готовясь к поездке за границу, мы берём с собой много электронных гаджетов, например электрические бритвы, телефоны, планшеты, ноутбуки, электронные книги, фотокамеры, MP3 плееры и т.д. Но, не каждый знает о том, что в каждой стране существует разная электрическая система, в которой разные стандарты электрических вилок и розеток, разные частоты, напряжения и силы тока.

Поэтому перед поездкой за границу было бы неплохо узнать заранее о системе электросетей в стране, в которой вы собираетесь прибывать.

В противном случае может получиться так, что в стране пребывания вам не удастся зарядить ваше электронное устройство и даже включить его для работы от сети.

Мировые стандарты на розетки, вилки, напряжение и частоту тока

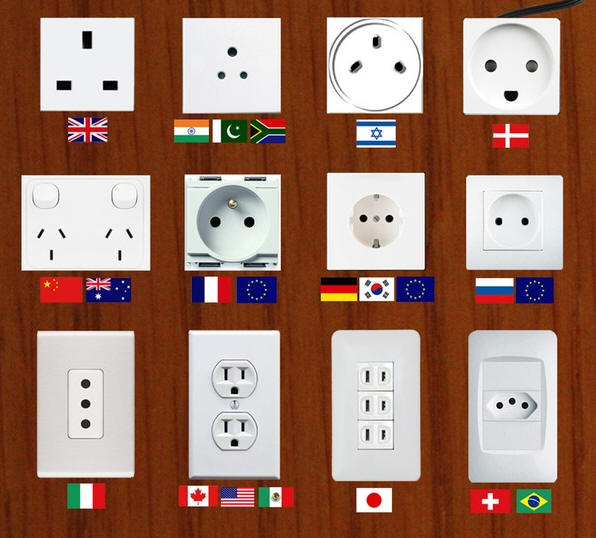

Различные типы электрических розеток

Большинство блоков питания для электронных устройств, таких как ноутбуки, зарядные устройства, мобильные устройства, видеокамеры и фотоаппараты имеют универсальное питание, поэтому они способны работать при напряжении питания от 100 до 240 Вольт, и частоте 50 или 60 Гц.

Вот ориентировочная карта-схема использования в разных странах мира напряжения и частоты тока:

Мировые стандарты на розетки, вилки, напряжение и частоту тока

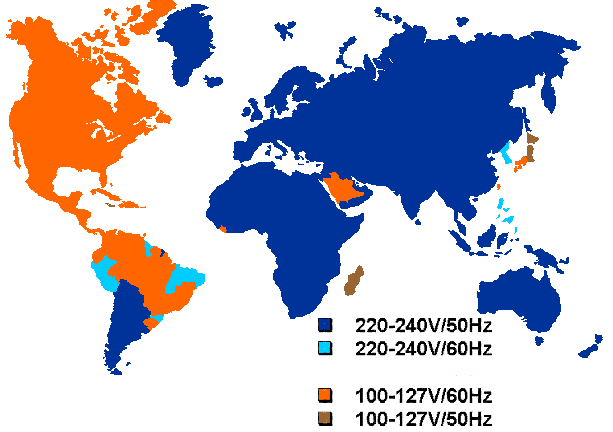

Карта-схема использования в разных странах мира напряжения и частоты тока

Как видим, большинство электронных устройств и гаджетов приспособлены для работы в широком диапазоне электрических систем разных стран, но есть очень важный момент, связанный с разновидностью электрических вилок и розеток в этих электросистемах. В разных странах стандарты на розетки и вилки разные, поэтому вы попросту не сможете подключить зарядное устройство к этой розетке, так как оно туда просто не влезет.

Вот ориентировочная карта-схема использования в разных странах мира электрических вилок и розеток по типам:

Мировые стандарты на розетки, вилки, напряжение и частоту тока

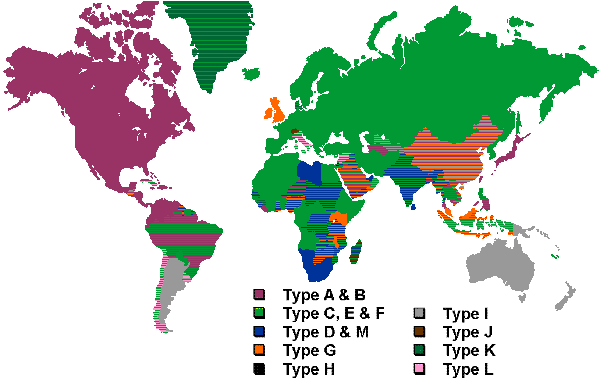

Карта-схема использования в разных странах мира электрических вилок и розеток по типам

Чтобы обезопасить себя от подобных разочарований, нам следует позаботиться об этом заранее, купив соответствующий переходник или адаптер для зарядки данного устройства. Сегодня можно купить универсальный набор переходников, которые подходят для большинства стран мира. Но всё же перед поездкой в другую страну будет неплохо узнать о стандарте электросистемы в ней, узнать стандарт на вилки и розетки.

Обратите внимание! Существуют страны, в которых в зависимости от региона или области существуют разные стандарты на электросистемы, например, Бразилия или Мальдивы. В этом случае Вам следует более точно проверить, какой стандарт действует именно в этой области страны. Если в стране действует несколько стандартов, то это будет указано в приведенной таблице, в противном случае будет одна запись для страны.

Итак, для начала рассмотрим все имеющиеся в мире стандарты электрических вилок и розеток с прилагающейся фотографией и более подробным описанием. Здесь вы сможете узнать как выглядит, например, американская розетка, европейская, японская, австралийская и т.д.

Типы электрических розеток и вилок со всего мира

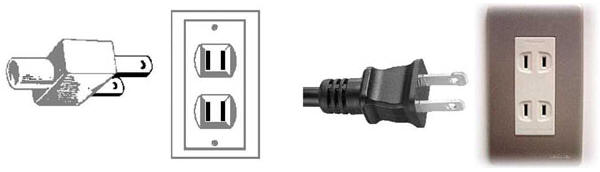

Тип А - это американская электрическая розетка и вилка. Она имеет два плоских параллельных между собой контакта. Используется в большинстве стран Северной и Центральной Америки, в частности в Соединенных Штатах, Канаде, Мексике, Венесуэле и Гватемале, а также в Японии. А так же везде, где напряжение составляет 110 V.

Мировые стандарты на розетки, вилки, напряжение и частоту тока
Розетка и вилка типа A

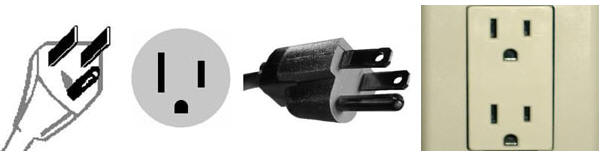

Тип B - это тот же разъем типа A, но с дополнительным круглым контактом заземления. Используется обычно в тех же странах, что и разъем типа А.

Мировые стандарты на розетки, вилки, напряжение и частоту тока
Розетка и вилка типа B

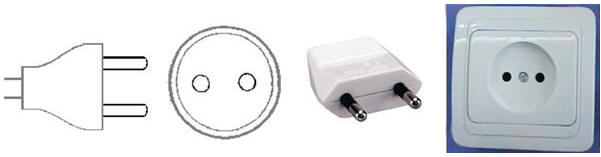

Тип C - это европейская розетка и вилка. Имеет два круглых параллельных между собой контакта. Она не имеет третьего контакта заземления. Это самая популярная в Европе розетка, кроме Соединенного Королевство, Ирландии, Мальты и Кипра. Используется там, где напряжение составляет 220В.

Мировые стандарты на розетки, вилки, напряжение и частоту тока
Розетка и вилка типа C

Тип D - это старый британский стандарт с тремя круглыми контактами, установленными в форме треугольника при этом один из контактов толще двух других. Этот стандарт розеток используется для максимального тока, используется в Индии, Непале, Намибии и на Шри-Ланке.

Мировые стандарты на розетки, вилки, напряжение и частоту тока
Розетка и вилка типа D

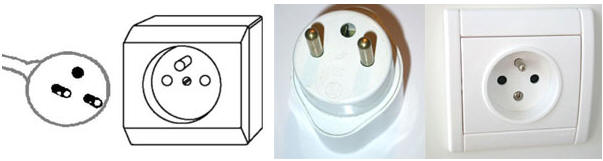

Тип E - это вилка с двумя круглыми контактами и отверстием под контакт заземления, который находится в гнезде розетки. Этот тип розеток используется в настоящее время в Польше, во Франции и в Бельгии.

Мировые стандарты на розетки, вилки, напряжение и частоту тока
Розетка и вилка типа E

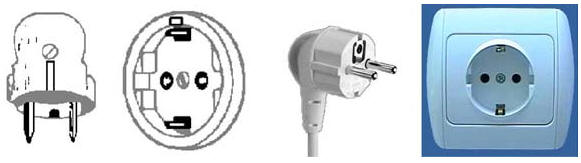

Тип F - этот стандарт похож на тип E, но вместо круглого контакта заземления здесь используются два металлических зажима с двух сторон разъёма. Этот тип розеток используется, например, в Германии, Австрии, Голландии, Норвегии и Швеции.

Мировые стандарты на розетки, вилки, напряжение и частоту тока
Розетка и вилка типа F

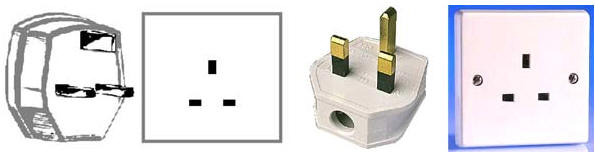

Тип G - это британская розетка с тремя плоскими контактами. Используется в настоящее время в Великобритании, Ирландии, на Мальте и на Кипре, в мире, например, в Малайзии, Сингапуре и Гонконге. Примечание - этот тип розетки часто выпускается с встроенным внутренним предохранителем. Поэтому, если после подключения устройства оно не работает, то первое что нужно сделать, это проверить состояние предохранителя в розетке, возможно дело именно в нём.

Мировые стандарты на розетки, вилки, напряжение и частоту тока
Розетка и вилка типа G

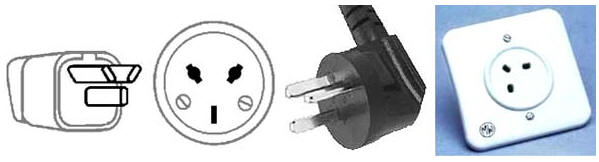

Тип H - этот разъем розетки используется только в Израиле и в секторе Газа. Имеет три плоских контакта, или в более ранней версии круглые контакты организованы в форме буквы V. Не совместима ни с какой другой вилкой. Предназначена она для значений напряжения 220В и тока до 16А.

Мировые стандарты на розетки, вилки, напряжение и частоту тока
Розетка и вилка типа H

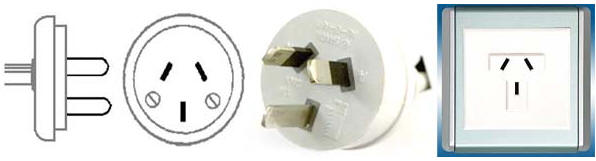

Тип I - это австралийская розетка, она имеет два плоских контакта, как в разъеме американского типа А, но они расположены под углом друг к другу - в форме буквы V. Есть также в версии с контактом заземления. Этот тип розетки используется в Австралии, Новой Зеландии, Папуа-Новой Гвинеи и Аргентине.

Мировые стандарты на розетки, вилки, напряжение и частоту тока
Розетка и вилка типа I

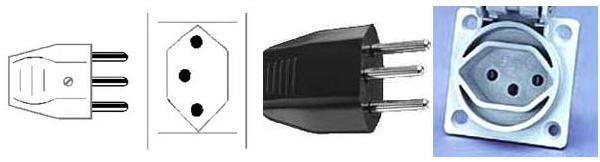

Тип J - это швейцарская вилка и розетка. Похожа она на вилку типа C, но имеет дополнительный контакт заземления посередине и два круглых контакта питания. Используется в Швейцарии и за ее пределами в Лихтенштейне, Эфиопии, Руанде и на Мальдивах.

Мировые стандарты на розетки, вилки, напряжение и частоту тока
Розетка и вилка типа J

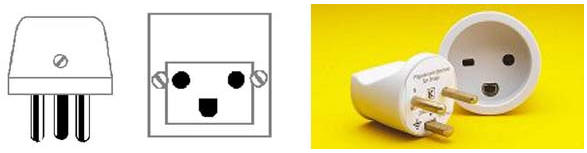

Тип K - это датская розетка и вилка, она аналогична популярной европейской розетке типа C, но дополнительно имеет контакт заземления, расположенный в нижней части разъема. Является базовым стандартом в основном в Дании и Гренландии, а также в Бангладеше, Сенегале и на Мальдивах.

Мировые стандарты на розетки, вилки, напряжение и частоту тока
Розетка и вилка типа K

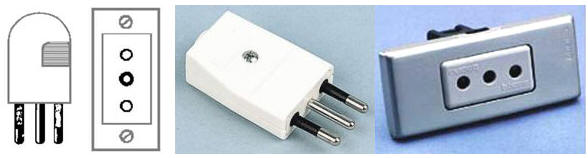

Тип L - это итальянская вилка и розетка, она аналогична популярной европейской розетке типа C, но имеет дополнительный круглый контакт заземления, расположенный в центре, два круглых контакта питания расположены необычно в линию. Используется такая розетка в Италии, а также Чили, Эфиопии, Тунисе и на Кубе.

Мировые стандарты на розетки, вилки, напряжение и частоту тока
Розетка и вилка типа L

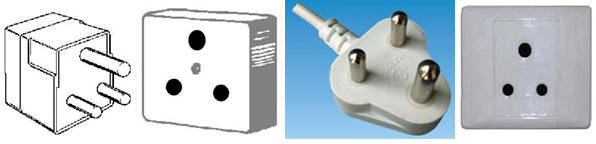

Тип М - это африканская розетка и вилка с тремя круглыми контактами, расположенными в форме треугольника, при этом контакт заземления явно толще двух других. Похож он на разъем типа D, но у него гораздо толще контакты. Предназначена розетка для питания устройств током до 15А. Используется в ЮАР, Свазиленд и Лесото.

Мировые стандарты на розетки, вилки, напряжение и частоту тока
Розетка и вилка типа M

Стандарты электрических систем различных стран мира

Европа

Страна Тип разъема Напряжение Частота
Албания C, F 220 V 50 Гц
Андорра C, F 230 В 50 Гц
Армения C,F 220 V 50 Гц
Австрия F 230 В 50 Гц
Азербайджан C,F 220 V 50 Гц
Бельгия E 230 В 50 Гц
Беларусь C,F 220 V 50 Гц
Босния C,F 220 V 50 Гц
Болгария C,F 230 В 50 Гц
Хорватия C,F 230 В 50 Гц
Кипр G 24-0 V 50 Гц
Черногория C,F 220 V 50 Гц
Чехия E 230 В 50 Гц
Дания C,K 230 В 50 Гц
Эстония F 230 В 50 Гц
Финляндия C,F 230 В 50 Гц
Франция E 230 В 50 Гц
Гибралтар C,G 240 V 50 Гц
Греция C,D,E,F 220 V 50 Гц
Грузия C 220 V 50 Гц
Испания C,F 230 В 50 Гц
Нидерланды C,F 230 В 50 Гц
Исландия C,F 220 V 50 Гц
Казахстан C 220 V 50 Гц
Литва C,F 220 V 50 Гц
Лихтенштейн J 230 В 50 Гц
Люксембург C,F 220 V 50 Гц
Латвия C,F 220 V 50 Гц
Македония C,F 220 V 50 Гц
Мальта G 240 V 50 Гц
Монако C,D,E,F 127 V / 220 V 50 Гц
Германия C,F 230 В 50 Гц
Норвегия C,F 230 В 50 Гц
Польша C,E 230 В 50 Гц
Португалия C,F 230 В 50 Гц
Россия C,F 220 V 50 Гц
Румыния C,F 230 В 50 Гц
Сербия C,F 220V 50 Гц
Шотландия G 230 В 50 Гц
Швейцария J 230 В 50 Гц
Швеция C,F 230 В 50 Гц
Словакия E 230 В 50 Гц
Словения C, F 230 В 50 Гц
Турция C,F 230 В 50 Гц
Украина C 220 V 50 Гц
Великобритания G 230 В 50 Гц
Венгрия C,F 230 В 50 Гц
Италия C,F,Л 230В 50 Гц

Азия

Страна Тип разъема Напряжение Частота
Афганистан C,F 220 V 50 Гц
Саудовская Аравия A,B,F,G 110 В / 220 V 60 Гц
Бахрейн G 230 В 50 Гц
Бангладеш A,C,D,G,K 220 V 50 Гц
Бутан D,F,G 230 В 50 Гц
Бирма C,D,F,G 230 В 50 Гц
Китай А,I,G 220 V 50 Гц
Кипр G 240 V 50 Гц
Филиппины A,B,C 220 V 60 Гц
Индия C,D 230 В 50 Гц
Индонезия C,F,G 127 V / 230 V 50 Гц
Ирак C,D,G 230 В 50 Гц
Иран C,F 230 В 50 Гц
Израиль H,C 220 V 50 Гц
Япония A,B 100 V 50 Гц / 60 Гц
Йемен А,D,G 220 В / 230 В 50 Гц
Камбоджа A,C 230 В 50 Гц
Катар D,G 240 V 50 Гц
Казахстан C 220 V 50 Гц
Корея, Южная A, B,C,F 110 В / 220 V 60 Гц
Северная Корея A,C 110 В / 220 V 60 Гц
Кувейт D,G 240 V 50 Гц
Лаос A,B,C,E,F 230 В 50 Гц
Ливан A,B,C,D,G 110 В / 220 V 50 Гц
Макао D,G 220 V 50 Гц
Мальдивы А,D,G,J,K,L 230 В 50 Гц
Малайзия G 240 V 50 Гц
Монголия C,E 220 V 50 Гц
Непал C,D 230 В 50 Гц
Оман G 240 V 50 Гц
Пакистан C,D 220V 50 Гц
Сингапур G 230 В 50 Гц
Шри-Ланка D 230 В 50 Гц
Сирия C,E,L 220 V 50 Гц
Таджикистан C,l 220 V 50 Гц
Таиланд A,C 220 V 50 Гц
Тайвань A,B 110 V 60 Гц
Туркменистан B,F 220 V 50 Гц
Турция C,F 230 В 50 Гц
Узбекистан C,l 220 V 50 Гц
Вьетнам A,C,G 127 V / 220 V 50 Гц
Z.E.A. G 220 V 50 Гц

Африка

Страна Тип разъема Напряжение Частота
Алжир C,F 230 В 50 Гц
Ангола C 220 V 50 Гц
Бенин E 220 V 50 Гц
Ботсвана М 231 V 50 Гц
Burkinia Фасо C,E 220 V 50 Гц
Бурунди C,E 220 V 50 Гц
Чад D,E,F 220 V 50 Гц
Джибути C,E 220 V 50 Гц
Египет C 220 V 50 Гц
Эфиопия D,J,L 220 V 50 Гц
Гана D,G 230 В 50 Гц
Гвинея C,E 220 V 50 Гц
Камерун C,E 220 V 50 Гц
Кения G 240 V 50 Гц
Камеры C,E 220 V 50 Гц
Конго C,E 230 В 50 Гц
Либерия A,B 120 V 60 Гц
Ливия D,L 127 V 50 Гц
Мадагаскар C,E 220 V 50 Гц
Малави G 230 В 50 Гц
Мали C,E 220 V 50 Гц
Марокко C,E 127 V / 220 V 50 Гц
Мавритания C 220 V 50 Гц
Маврикий C,G 230 В 50 Гц
Мозамбик C,F,М 220 V 50 Гц
Намибия М 220 V 50 Гц
Нигер A,B,C,D,E,F 220 V 50 Гц
Нигерия D,G 240 V 50 Гц
Южная АФРИКА М 220 В / 230 В 50 Гц
Rep. Центрально-Африканская Республика C,E 220 V 50 Гц
Руанда C,J 230 В 50 Гц
Сенегал C,D,E,K 230 В 50 Гц
Сейшельские острова G 240 V 50 Гц
Сьерра-Леоне D,G 230 В 50 Гц
Сомали C 220 V 50 Гц
Свазиленд М 230 В 50 Гц
Судан C,D 230 В 50 Гц
Танзания D,G 230 В 50 Гц
Того C 220 V 50 Гц
Тунис C,E 230 В 50 Гц
Уганда G 240 V 50 Гц
О. - Д’Ивуар C,E 230 В 50 Гц
Dem. Республике Конго C,D 220 V 50 Гц
Замбия C,D,G 230 В 50 Гц
Зимбабве DrG 220 V 50 Гц

Северная и Южная Америка

Страна Тип разъема Напряжение Частота
Антигуа и Барбуда A,B 230 В 60 Гц
Аргентина C,l 220 V 50 Гц
Аруба (Нидерланды) A,B,F 120 V 60 Гц
Багамские острова A,B 120 V 60 Гц
Барбадос A,B 115 V 50 Гц
Белиз B,G 110 В / 220 V 60 Гц
Боливия A,C 220 В / 230 В 50 Гц
Бразилия A,B,C,I 110 В / 220 В 60 Гц
Чили C,L 220 V 50 Гц
Доминика D,G 230 В 50 Гц
Доминиканская республика А 120 V 60 Гц
Эквадор A,B 110 V 60 Гц
Гренада G 230 В 50 Гц
Гайана A,B,D,G 240 V 60 Гц
Гватемала A,B,G,I 120 V 60 Гц
Гаити A,B 110 V 60 Гц
Гондурас A,B 110 V 60 Гц
Ямайка A,B 110 V 50 Гц
Канада A,B 120 V 60 Гц
Колумбия A,B 110 V 60 Гц
Коста-рика A,B 120 V 60 Гц
Куба A,B,C,F 110 В / 220 V 60 Гц
Мексика A,B 127 V 60 Гц
Никарагуа А 120 V 60 Гц
Панама A,B 110 V 60 Гц
Парагвай C 220 V 50 Гц
Перу A,B,C 220 V 60 Гц
Пуэрто-рико A,B 120 V 60 Гц
Уругвай C,F,I,L 220 V 50 Гц
Сент-Китс и Невис D,G 230 В 60 Гц
Сент-Люсия G 240 V 50 Гц
Сент-Винсент A,C,E,G,J,K 230 В 50 Гц
Сальвадор A,B 115 V 60 Гц
Суринам C,F 127 V 60 Гц
Тринидад и Тобаго A,B 115 V 60 Гц
США A,B 120 V 60 Гц
Венесуэла A,B 120 V 60 Гц

Австралия и Океания

Страна Тип разъема Напряжение Частота
Австралия I 240 V 50 Гц
Фиджи I 240 V 50 Гц
Кирибати I 240 V 50 Гц
Микронезия A,B 120 V 60 Гц
Науру I 240 V 50 Гц
Новая Зеландия I 230 В 50 Гц
Папуа-Новая Гвинея I 240 V 50 Гц
Самоа I 230 В 50 Гц
Самоа (США) А,Б,Е,I 120 V 60 Гц
Таити A,B,E 220 V 50 Гц
Тонга I 240 V 50 Гц
Вануату I 230 В 50 Гц

Источник: enovator.ru

Смотрите другие статьи раздела Справочник электрика.

Читайте и пишите полезные комментарии к этой статье.

<< Назад

Рекомендуем скачать в нашей Бесплатной технической библиотеке:

раздел сайта Микроконтроллеры

журналы Компьютерра (годовые архивы)

книга Повышение надежности работы масляных выключателей. Апольцев Ю.А., 1969

книга Параметры и характеристики радиоприемников. Левитин Е.А., 1949

статья Гражданская оборона

статья Погибоша, аки обри

справочник Строчные трансформаторы фирмы Konig

Оставьте свой комментарий к этой статье:

Имя:


E-mail (не обязательно):


Комментарий:

[lol][cry][!][?]




Бесплатная техническая библиотека Бесплатная техническая документация для любителей и профессионалов
