Выпрямители с электронным регулятором для зарядки аккумуляторов. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Зарядные устройства, аккумуляторы, гальванические элементы

 Комментарии к статье

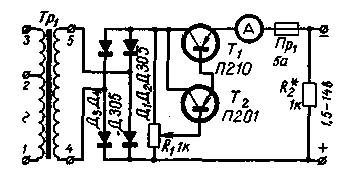

Выпрямитель (рис. 1) собран по мостовой схеме на четырех диодах Д1 - Д4 типа Д305. Регулирование силы зарядного тока производится. при помощи мощного транзистора Т1 включенного по схеме составного триода. При изменении смещения, снимаемого на базу триода с потенциометра R1, изменяется сопротивление цепи коллектор-эмиттер транзистора. Зарядный ток при этом можно изменять от 25 мА до 6 А при напряжении на выходе выпрямителя от 1,5 до 14 В.

Рис. 1

Резистор R2 на выходе выпрямителя позволяет устанавливать выходное напряжение выпрямителя при отключенной нагрузке. Трансформатор собран на сердечнике сечением 6 см2. Первичная обмотка рассчитана на включение в сеть с напряжением 127 в (выводы 1-2) или 220 в (1-3) и содержит 350+325 витков провода ПЭВ 0,35, вторичная - 45 витков провода ПЭВ 1,5. Транзистор T1устанавливают на металлическом радиаторе, площадь поверхности радиатора должна быть не менее 350 см.кв. Поверхность учитывается с обеих сторон пластины при толщине ее не менее 3 мм.

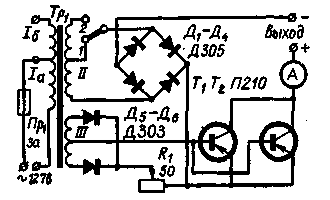

Схема, приведенная на рис. 2, отличается от предыдущей тем, что с целью увеличения максимального тока до 10 А транзисторы T1и Т2 включены параллельно. Смещение на базы транзисторов, изменением которого регулируется зарядный ток, снимается с выпрямителя, выполненного на диодах. Д5 - Д6. При зарядке 6-вольтовых аккумуляторов переключатель устанавливается в положение "1", а 12-вольтовых - в положение "2".

Рис.2.

Обмотки трансформатора содержат следующее количество витков: 1a - 328 витков ПЭВ 0,85; 1б - 233 витка ПЭВ 0,63; II - 41+41 виток ПЭВ 1,87; III - 7+7 витков ПЭВ 0,63. Сердечник - УШ35Х 55.

Автор: Б. Васильев

Смотрите другие статьи раздела Зарядные устройства, аккумуляторы, гальванические элементы.
