Стабилизатор напряжения 11-20/9 вольт 0,5 ампер. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Стабилизаторы напряжения

 Комментарии к статье

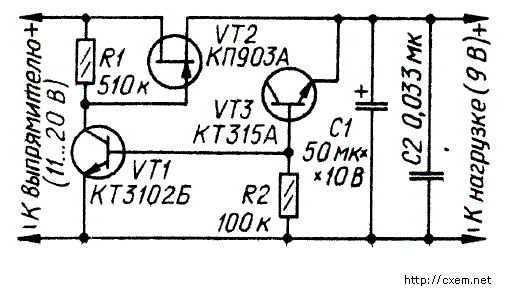

Этот стабилизатор очень прост, но имеет весьма высокие параметры и поэтому пригоден для питания самой различной аппаратуры. При очень хорошей экономичности - потребляемый им ток при отсутствии нагрузки не превышает 25 mkA - он обеспечивает ток нагрузки до 0,5 A. Коэффициент стабилизации - около 500, выходное сопротивление - 0,07 Ом. Отличительная особенность стабилизатора - применение в регулирующем элементе мощного полевого транзистора и работа управляющего элемента в режиме микротоков.

С целью повышения экономичности источником образцового напряжения служит обратно смещенный эмиттерный переход транзистора VT3. Высокое входное сопротивление полевого транзистора и большое сопротивление резистора R1 обуславливают большой коэффициент усиления управляющего элемента, а значит и высокий коэффициент стабилизации. Стабилизатор не боится замыкания выходной цепи, так как в этом случае ток через транзистор VT2, а значит и ток нагрузки будут ограничены начальным током стока полевого транзистора. Другим важным достоинством является то, что при увеличении температуры корпуса регулирующего транзистора крутизна характеристики и начальный ток стока уменьшаются, благодаря чему в режиме перегрузки перегревания регулирующего транзистора с обычным для биполярного транзистора лавинообразным неуправляемым увеличением его тока не происходит.

Выбор полевого транзистора VT2 определяет максимально возможный ток нагрузки. Запуск стабилизатора происходит автоматически. В момент включения транзистор VT1 будет закрыт, поэтому входное напряжение будет поступать на затвор полевого транзистора, что и обеспечивает надежный запуск стабилизатора. Допустимое напряжение сток-исток полевого транзистора равно 20 В, а для его нормальной работы необходимо напряжение 2...3 В, поэтому максимальное выходное напряжение этого стабилизатора может быть 15...17 В. Минимальное напряжение стабилизации определяется напряжением отсечки полевого транзистора и равно примерно 5...7 В.

Для увеличения выходного тока можно использовать параллельное включение двух-трех полевых транзисторов. В этом случае транзисторы следует подобрать с близкими параметрами. Во избежание неравномерного распределения на них рассеиваемой мощности в цепь истока каждого из них необходимо включить резистор сопротивлением 1...2 Ом. Для повышения качества выходного и устойчивости стабилизатора при работе с нагрузкой различного характера предусмотрены конденсаторы C1, C2. В стабилизаторе вместо КП903А можно применить КП903Б, КП903В. Регулирующий транзистор следует установить на теплоотвод. Транзистор КТ3102Б можно заменить на КТ3102В - КТ3102Е, КТ342Б, КТ342В; вместо КТ315А подойдет любой из КТ315Б-КТ315Ж. При токе нагрузки не более 50 mA в регулирующем элементе можно использовать КП305Г. При налаживании подбирают транзистор VT3 с требуемым напряжением стабилизации. Его можно заменить обычным стабилитроном и подобрать резистор R2 из условия обеспечения номинального тока через стабилитрон. Экономичность стабилизатора при этом конечно же ухудшится.

Публикация: cxem.net
