Суперминиатюрный бегущий огонек на пяти светодиодах. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Цветомузыкальные установки

 Комментарии к статье

Товарищ PoWer прислал нам схему и прошивку своего устройства. Немногословность описания сполна компенсируют прочие достоинства данного девайса, главное из которых - простота и миниатюрность.

Бонжур!

Смотрим рисунок, делаем то же самое, но с 5 светодиодами.

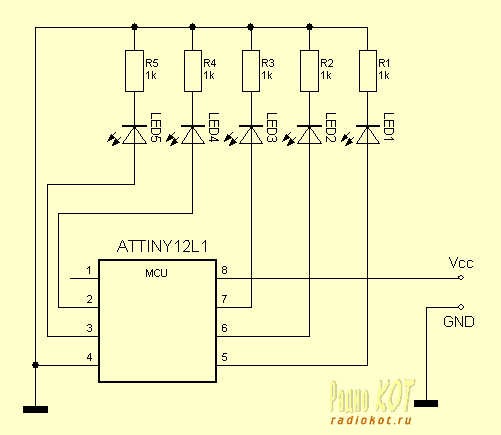

Схема:

Детали:

• микроконтроллер ATTiny12L - 1 штука,
• светодиды - 5 штук,
• резисторы 1k - 5 штук.

Прошивка

Прошивка наприсана с использованием программы Algoritm Builder 4.80

Файлы проекта находятся в архиве led_chaser_5led.zip .

Список файлов архива:

• ledchaser5.alp - сам проект
• ledchaser5.bin - прошивка в формате BIN
• ledchaser5.hex - прошивка в формате HEX
• ledchaser5.rom - прошивка в формате ROM
• ledchaser5.lst - листинг на асме

Vcc: 2.5 - 5V

Если питание не больше 2,8 вольт, то можно без резисторов.

Фузы для тини:

Bodlevel - 1
Boden - 1
Spien - 0
RSTdisbl - 0 - самое главное, чтобы на RESET не подавать лог 1 для запуска контроллера
CKSel3 - 0
CKSel2 - 1
СKSel1 - 0
CKSel0 - 0

Надеюсь ничего не забыл...

Про копирайты :)

За схему не скажу, а прошивка - by я... :)

Автор: PoWeR; Публикация: radiokot.ru, cxem.net

Смотрите другие статьи раздела Цветомузыкальные установки.

Читайте и пишите полезные комментарии к этой статье.
