Схема питания ламп дневного света. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Освещение

 Комментарии к статье

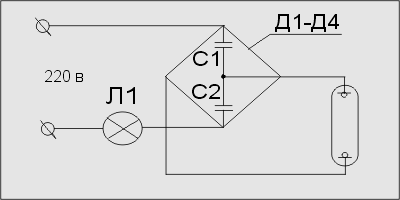

Эта схема не требует наличия накальной спирали в лампе

Л1 - 25Вт
С1, С2 - 0,1-1мкФ
Д1, Д2 - КЦ405 или любые аналогичные диоды и сборки.

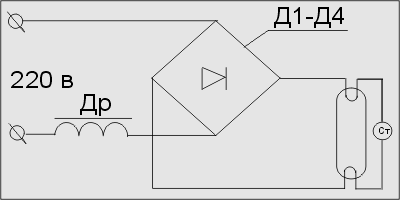

Вторая схема

Данная схема включения отличается от стандартной тем что в ней добавлена диодная сборка, которая позволяет избавится от эффекта мерцания лампы и уменьшает время ее зажигания.

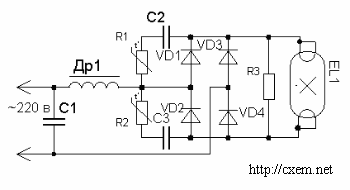

Третья схема

Более перспективны - бесстартерные устройства зажигания, где нити накала по своему прямому назначению не используются, а выполняют роль электродов газоразрядной лампы - на них подается напряжение, необходимое для поджига газа в лампе.

Данная схема рассчитана для питания ламп мощностью более 40 Вт. Здесь мостовой выпрямитель выполнен на диодах VD1-VD4. А "пусковые" конденсаторы C2, C3 заряжаются через терморезисторы R1, R2 с положительным температурным коэффициентом сопротивления. Причем в один полупериод заряжается конденсатор С2 (через терморезистор R1 и диод VDЗ), а в другой - C3 (через терморезистор R2 и диод VD4). Терморезисторы ограничивают ток зарядки конденсаторов. Поскольку конденсаторы включены последовательно, напряжение на лампе EL1 достаточно для ее зажигания.

Если терморезисторы будут в тепловом контакте с диодами моста, их сопротивление при нагревании диодов возрастет, что понизит ток зарядки.

Этот вариант, в отличии от только что рассмотренного, несколько лучший для питания мощных ламп, так как здесь применено учетверение сетевого напряжения.

C1 - 8мкФ-400в
C2, C3 - 0,5мкФ-300в
C4, C5 - 0,01мкФ-750в
R1, R2 - СТ15-2
R3 - 1Мом, 0,5 Вт
VD1-VD6 - КД243Г
Др1 - 1УБИ80
EL1 - 40-80Вт

Примечания

• Если Вы собрали схему и она не работает, то поменяйте полярность стартера.
• Для облегчения поджига лампы на один конец ее баллона наклеивают кольцевой ободок из фольги, соединенный проводником с выводами противоположного конца.

Публикация: cxem.net
