Схема питания низковольтных ламп дневного света

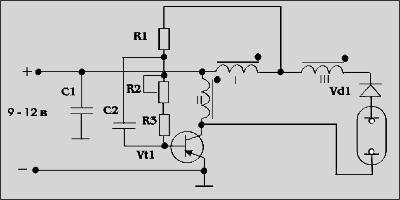

Представленная на рисунке схема позволяет подключать к себе любые низковольтные лампы дневного света мощностью от 4 до14 вт такие как: ЛБ4-2, ЛБ4-7, ЛБ6-2, ЛБ6-7, ЛБ8-1, ЛЕЦ8, ЛБЕ10, ЛБ18-1, TL4W/33, TL6W/33, TL6W/54, TL8W/33, TL8W/840.

Конструкция и детали

R1 10 кОм, 0,25 Вт
R2 Настройка яркости свечения лампы. 470 Ом, СП-...
R3 2,2 кОм, 0,25 Вт
C1 10мкФ-15в
C2 0,33 мкФ
VT1 Устанавливается на радиатор 25 см кв. КТ805АМ, КТ841А, КТ842А, КТ847А,  и др.
VD1 КД411АМ

Трансформатор

Первой мотается II, потом слой изоляции, затем мотается I, слой изоляции, мотается III.

Мощность лампы,
Вт
Uпит = 6 В Uпит = 12 В Магнито
провод
I
ПЭВ 0,2 мм
II
ПЭВ 0,4 мм
III
ПЭВТЛ-2 0.15. ..0,2 мм
I
ПЭВ 0,2 мм
II
ПЭВ 0,4 мм
III
ПЭВТЛ-2 0.15. ..0,2 мм
4 6 12 80 6 22 60 Б26, Б30
М2000НМ
6 7 12 100 6 22 80
10 -14 8 12 120 6 22 110 Ш7х7, М4000

Публикация: cxem.net
