Регулятор мощности на микросхеме КР1182ПМ1. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Регуляторы тока, напряжения, мощности

 Комментарии к статье

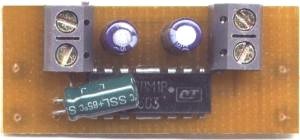

Регулятор мощности на микросхеме КР1182ПМ1 - еще одно решение задачи регулирования мощности высоковольтных мощных нагрузок. Устройство можно применять для плавного включения и выключения электрических ламп накаливания и изменения яркости свечения, для управления более мощными полупроводниковыми переключающими приборами, для регулирования частоты вращения электрических двигателей.

Основные технические характеристики:

• максимальное коммутируемое переменное напряжение, В 275
• максимальный ток нагрузки, А 1,2
• наибольшая мощность нагрузки, Вт 150
• габаритные размеры, мм 60х20х25

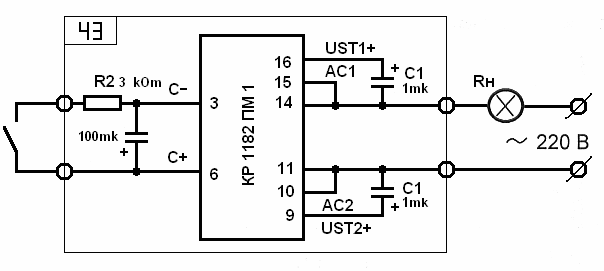

Рис. 1. Принципиальная схема

Публикация: msevm.com

Смотрите другие статьи раздела Регуляторы тока, напряжения, мощности.

Читайте и пишите полезные комментарии к этой статье.
