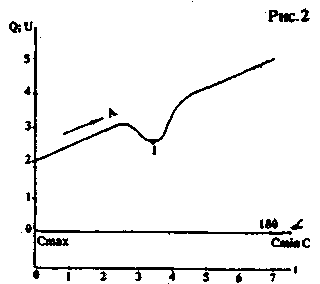

Энциклопедия радиоэлектроники и электротехники / Измерительная техника Все, кто имел дело с гетеродинным индикатором резонанса, знают, что работа с ним является довольно кропотливым делом, т.к. в процессе измерения приходится манипулировать не только ручкой настройки частоты, но и регулятором чувствительности прибора, а в некоторых конструкциях [1] - и ручкой режима. Это связано с тем, что практически во всех перестраиваемых в широком диапазоне частот генераторах [1, 2] амплитуда ВЧ напряжения также меняется в широких пределах. Чтобы не пропустить момент резонанса, ручку настройки необходимо вращать как можно медленнее и внимательно наблюдать за показаниями стрелочного индикатора. Работа с ГИРом значительно упрощается и ускоряется, если дополнить его устройством, фиксирующим момент резонанса каким-либо световым индикатором. На рис. 1 приведена схема ГИРа со светодиодным индикатором резонанса. Работу его поясняют графики рис. 2 и рис. 3. Чем выше скорость вращения ротора конденсатора настройки, тем круче фронт изменения ВЧ напряжения на контуре (линия А1 на графиках рис. 2 и рис. 3). Задача заключается в фиксации резкого уменьшения уровня В Ч напряжения. Решается она применением дифференциального усилителя, который, в общем случае, реагирует не на абсолютную величину параметра, а на его изменение в какую-либо сторону. Задающий генератор ГИРа собран на транзисторе VT1 по схеме, описанной в [3]. Дифференциальный усилитель собран на транзисторах VT3, VT4, VT5. При перестройке по диапазону в сторону уменьшения емкости или, что то же самое, в сторону увеличения ВЧ напряжения (показано стрелкой на рис. 2 и рис. 3) выпрямленное напряжение отрицательной полярности на затворе VT3 плавно увеличивается.
На стоке VT3 и левой обкладке конденсатора С7 напряжение положительной полярности также плавно увеличивается. Транзисторы VT4 и VT5 при этом заперты. В момент резонанса напряжение на затворе VT3 резко меняется в сторону положительного потенциала, происходит резкое падение потенциала стока VT3. Конденсатор С7 "передает" этот перепад потенциала на базу VT4. В результате VT4 и VT5 открываются и светодиод HL1 ярко вспыхивает. Длительность вспышки зависит от постоянной времени заряда C7R7. На транзисторе VT2 собран усилитель постоянного тока для измерительного прибора
РА. Резистором R5 устанавливается необходимая чувствительность прибора. При помощи цепочки R4VD4 подается дополнительное положительное смещение на исток VT2. Резистором R3 стрелка прибора устанавливается в любое место шкалы, на-иболее удобное для наблюдения момента-резонанса.
Работа с прибором очень проста. Исследуемый колебательный контур связывают с контуром ГИРа. Ручкой настройки быстро переводят конденсатор из положения максимальной емкости в другое крайнее положение. Если вспышки светодиода не было, на данном поддиапазоне резонанса нет. Если наблюдалась вспышка светодиода, установив ручку настройки примерно в положение, при котором был резонанс, резистором R5 устанавливают максимальную чувствительность измерительного прибора, резистором R3 устанавливают стрелку в середину шкалы и, медленно вращая ручку настройки ГИРа, определяют момент резонанса традиционным способом. Для более точного определения момента резонанса служит "растягивающий" подстроечный конденсатор с воздушным диэлектриком С5 емкостью 2...15 пф, ручка которого выведена на переднюю панель ГИРа. Значение частоты резонанса считывается по шкале частотомера. Значения L, С* приведены в таблице. Радиолюбители могут сами рассчитать величины L, С* и намоточные данные L исходя из выбранных граничных частот поддиапазонов, имеющихся переменного конденсатора и каркасов для катушек индуктивности. Методика расчета L, С* неоднократно приводилась в технической литературе, например [4,5]. При повторении ГИРа по данной схеме необходимо учесть, что на низкочастотном диапазоне может наблюдаться периодический срыв колебаний (релаксация) из-за большой добротности контура и большой ПОС. Избавиться от этого можно либо включив в разрыв отвода от катушки резистор на 47 - 200 Ом, либо сделав отвод не от середины катушки, а ближе к "земляному" концу. Следует учесть также, что светодиод будет вспыхивать всякий раз при быстром вращении ротора конденсатора в сторону увеличения емкости, т.к. при этом ВЧ напряжение на контуре уменьшается. Литература 1. Транзисторный ГИР // Радио. - 1971. - N 5. - С. 55.
Автор: В.Демьянов, г. Кременчуг; Публикация: Н. Большаков, rf.atnn.ru
