Радиосоединение двух факсов

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Телефония

Комментарии к статье Комментарии к статье

В 1995 году я провел эксперимент по соединению двух офисных факсимильных аппаратов через эфир. Для этого использовались две УКВ радиостанции на диапазон 145 МГц. Факсы соединялись на скорости 2400 bps.

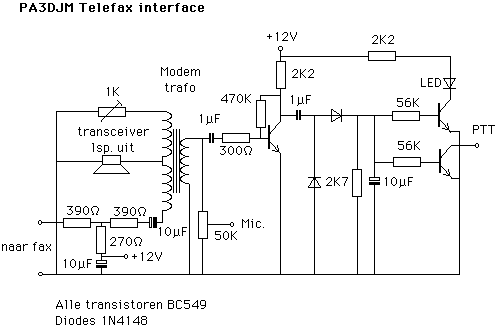

Схема интерфейса приведена на рисунке.

Радиосоединение двух факсов. Схема

Поскольку факс работает в полудуплексном режиме, то задача интерфейса состоит в переключении радиостанции с приема на передачу, т.е. подключение к устройству динамика или микрофона.

В качестве трансформатора был использован трансформатор от модема (можно попытаться применить трансформатор от телефонного аппарата). Все транзисторы типа КТ315, диоды - КД522. Светодиод (LED) - АЛ307.

Автор: Reinier van der Lee, PA3DJM, Vienna, перевод Н.Большакова; Публикация: Н. Большаков, rf.atnn.ru

Смотрите другие статьи раздела Телефония.
