Управляем 300-ми нагрузками через LPT. Энциклопедия радиоэлектроники и электротехники

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Компьютеры

Комментарии к статье

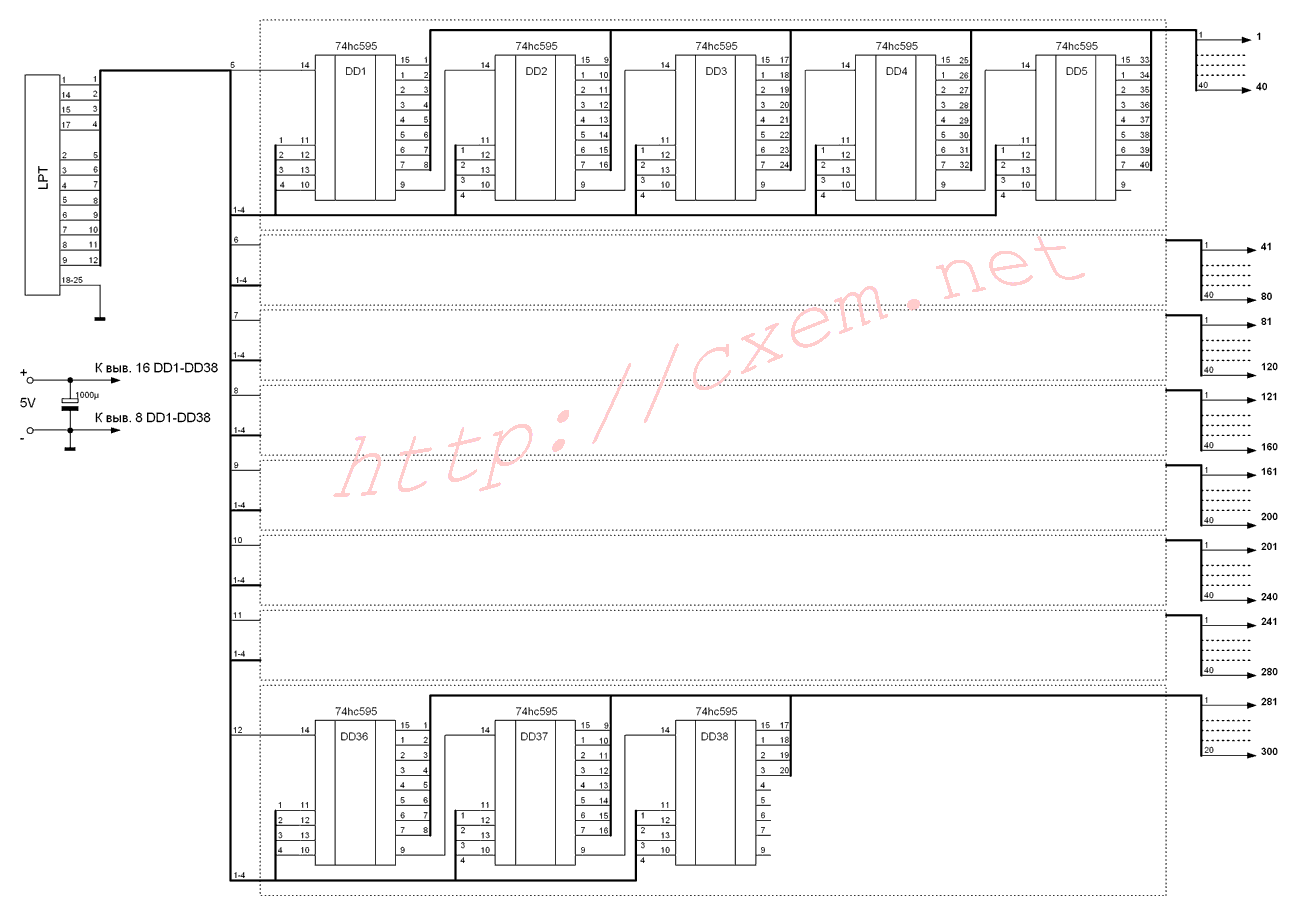

Ниже приведена схема устройства для управления нагрузками, в кол. 300 шт., с помощью компьютера через LPT-порт.

(нажмите для увеличения)

За основу схемы взяты сдвиговые регистры 74hc595 с последовательной загрузкой данных. Входы этих регистров подключены к параллельному порту компьютера LPT, а выходы выводятся на управление устройствами.

Питается все это дело от 5V стабилизированного источника питания и требует от источника приличной мощности (до нескольких ампер).

Выводы, нарисованные на схеме, маломощные и для управления более мощными нагрузками необходимо добавлять ключи (транзисторы, реле, тиристоры, и т.д. ). Так же, при управлении нагрузками с высокими напряжениями, рекомендуется ставить оптопары, для обеспечения гальванической развязки.

Устройство управляется, специально написанной для этого программой, которую можно скачать здесь.

Автор: Клюшников Алексей, г. Иваново; Публикация: cxem.net
