Обычно блок питания компьютера имеет 6 или 5 коннекторов: 4 (4х пиновых) для питания приводов и 2 (6ти пиновых) (AT) или 1 (20ти пиновый) (ATX) - для материнской платы.

Разъемы питания материнской платы

AT разъемы питания материнской платы
P8
Сигнал Цвет
1 Power Good оранжевый
2 +5В красный
3 +12В желтый
4 -12В голубой
5 корпус черный
6 корпус черный
P9
Сигнал Цвет
1 корпус черный
2 корпус черный
3 -5В белый
4 +5В красный
5 +5В красный
6 +5В красный

ATX разъем питания материнской платы
Сигнал Сигнал
1* +3,3 В 11 +3,3 В
2 +3,3 В 12 -12 В
3 Земля 13* Земля
4 +5 В 14* Power Supply On
5 Земля 15 Земля
6 +5 В 16 Земля
7 Земля 17 Земля
8 Power Good 18 -5 В
9 +5 В Standby 19 +5 В
10 +12 В 20 +5 В

Разъем питания приводов
Сигнал Цвет
1 +12В желтый
2 корпус черный
3 корпус черный
4 +5В красный

Разъемы для подключения клавиатуры

Внимание! контакты нумеруются не по кругу, обращайте внимание на цифру, стоящую возле контакта.
Распиновка всех разьемов компьютера Распиновка всех разьемов компьютера
DIN5 PS/2
Сигнал Назначение
1 Тактовая частота Выход
2 Линия данных Вход/Выход
3 Сброс -
4 Корпус Вход
5 +5В Вход
Сигнал Вход/Выход
1 Линия данных Вход/Выход
2 Не подключен Резерв
3 Корпус Вход
4 +5В Вход
5 Тактовая частота Выход
6 Не подключен Резерв

Разъем мыши для COM-порта. (DB-9)
Сигнал
1 MouseData
5 GND
8 +5V
9 MouseClock

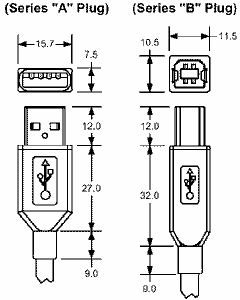

Разъем кабеля USB
Сигнал Сигнал
A1 Vcc B1 Vcc
A2 Port0 data+ B2 Port1 data+
A3 Port0 data- B3 Port1 data-
A4 GND B4 GND

Распиновка всех разьемов компьютера

Разъем инфракрасного модуля
Сигнал
1 IRTX
2 GND
3 IRRX
4 N/C
5 Vcc

Разъем RJ-45 (для соединения витой парой)

Распиновка всех разьемов компьютера

(кабель направлен от смотрящего)

При соединении компьютер - хаб используется раскладка "нормально". При каскадировании хабов или при подключении компьютер - компьютер (без хаба) используется раскладка "uplink" на одном конце кабеля, и "нормально" на другом.
нормально uplink
1 коричневый коричневый
2 бело-коричневый бело-коричневый
3 зеленый оранжевый
4 бело-синий бело-синий
5 синий синий
6 бело-зеленый бело-оранжевый
7 оранжевый зеленый
8 бело-оранжевый бело-зеленый

Кабель для подключения дисководов

Жилы с 10 по 16 перекручены - необходимо для идентификации дисковода.

Нечетные контакты - корпус.
Вход/Выход Сигнал Значение
2 Вход High/normal density Высокая/нормативная плотность записи
4 Вход Unused Спецификация производителя
6 Вход Unused Спецификация производителя
8 Выход Index Идентификация индексного отверстия
10 Вход Motor Enable 0 Двигатель дисковода A: включен
12 Вход Drive Select 1 Активизация привода B:
14 Вход Drive Select 0 Активизация привода A:
16 Вход Motor Enable 1 Двигатель дисковода B: включен
18 Вход Direction Select Указание направления для головки
20 Вход Step Импульс для движения головки
22 Вход Write Data Запись данных
24 Вход Write Gate Сигнал для перезаписи данных
26 Выход Track 00 Головка стоит на нулевой дорожке
28 Выход Write Protect Наличие защиты диска от записи
30 Выход Read Data Чтение данных
32 Вход Side Select Доступ на первую или вторую сторону
34 Выход Drive Status Готовность привода

Кабель для подключения IDE устройств
Контакт Вход/Выход Сигнал Значение
1 Выход Reset Сброс
2 - GND Корпус
3 Вход/Выход HD7 Линия данных 7
4 Вход/Выход HD8 Линия данных 8
5 Вход/Выход HD6 Линия данных 6
6 Вход/Выход HD9 Линия данных 9
7 Вход/Выход HD5 Линия данных 5
8 Вход/Выход HD10 Линия данных 10
9 Вход/Выход HD4 Линия данных 4
10 Вход/Выход HD11 Линия данных 11
11 Вход/Выход HD3 Линия данных 3
12 Вход/Выход HD12 Линия данных 12
13 Вход/Выход HD2 Линия данных 2
14 Вход/Выход HD13 Линия данных 13
15 Вход/Выход HD1 Линия данных 1
16 Вход/Выход HD14 Линия данных 14
17 Вход/Выход HD0 Линия данных 0
18 Вход/Выход HD15 Линия данных 15
19 - GND Корпус
20 - KEY Ключ разъема (отсутствует)
21 - Reserved Зарезервировано
22 - GND Корпус
23 Выход IOW Строб чтения
24 - GND Корпус
25 Выход IOR Строб записи
26 - GND Корпус
27 Вход IOCHRDY Готовность канала ввода/вывода
28 Выход ALE Строб адреса
29 - Reserved Зарезервировано
30 - GND Корпус
31 Вход IRQ14 Запрос на прерывание
32 Вход HIO16 Признак обращения к 16-разрядному порту
33 Выход HA1 Линия адреса 1
34 Вход/Выход Reserved Зарезервировано
35 Выход HA0 Линия адреса 0
36 Выход HA2 Линия адреса 2
37 Выход CS0 Выбор диска 1
38 Выход CS1 Выбор диска 2
39 Вход/Выход ACTIV Подтверждение выбора диска
40 - GND Корпус

Параллельный интерфейс

Назначение контактов разъемов кабеля Centronics
25 pin 36 pin Сигнал Вход/Выход Значение
1 1 STROBE Выход Готовность данных
2 2 D0 Выход 1 бит данных
3 3 D1 Выход 2 бит данных
4 4 D2 Выход 3 бит данных
5 5 D3 Выход 4 бит данных
6 6 D4 Выход 5 бит данных
7 7 D5 Выход 6 бит данных
8 8 D6 Выход 7 бит данных
9 9 D7 Выход 8 бит данных
10 10 ACK Вход Контроль приема данных
11 11 BUSY Вход Принтер не готов к приему (занят)
12 12 PE Вход Конец бумаги
13 13 SLCT Вход Контроль состояния принтера
14 14 AF Выход Автоматический перевод строки (LF) после перевода каретки (CR)
15 32 ERROR Вход Ошибка
16 31 INIT Выход Инициализация принтера
17 36 SLCT IN Выход Принтер в состоянии on-line
18 33 GND - Корпус
19 19 GND - Корпус
20 20 GND - Корпус
21 21 GND - Корпус
22 22 GND - Корпус
23 23 GND - Корпус
24 24 GND - Корпус
25 25 GND - Корпус
- 15 GND/NC - Корпус/свободный
- 16 GND/NC - Корпус/свободный
- 17 GND - Корпус для монтажной платы принтера
- 18 +5V DC Вход +5 В
- 26 GND - Корпус
- 27 GND - Корпус
- 28 GND - Корпус
- 29 GND - Корпус
- 30 GND - Корпус
- 34 NC - Свободный
- 35 +5V DC/NC - +5 В/свободный

Последовательная передача данных

Назначение контактов разъемов последовательного интерфейса (RS-232)
DB9 DB25 Сигнал Вход/Выход Значение
1 8 DCD (Data Carrier Detect) Вход Обнаружение несущей данных
2 3 RXD (Recive Data) Вход Принимаемые данные
3 2 TXD (Transmit Data) Выход Передаваемые данные
4 20 DTR (Data Terminal Ready) Выход Готовность терминала
5 7 GND (Ground) Корпус Сигнальная земля
6 6 DSR (Data Set Ready) Вход Готовность модема
7 4 RTS (Request To Send) Выход Запрос передачи
8 5 CTS (Clear To Send) Вход Сброс для передачи
9 22 RI (Ring Indicator) Вход Индикатор звонка

Кабель Null-Modem

Распиновка всех разьемов компьютера

Переходник с PS/2 на 9ти контактный RS232

PS/2 RS232
1 1
2 Не занят
3 3, связан с контактом 5
4 Связан с контактами 7 и 9
5 6
6 Не занят

Назначение выводов 9ти контактного разъема для подключения цифрового (TTL) монитора
Сигнал цветного монитора (EGA) Сигнал монохромного монитора (MDA) Сигнал цветного монитора (CGA)
1 Корпус Корпус Корпус
2 Контрольный красный Корпус Корпус
3 Красный Свободный Красный
4 Зеленый Свободный Зеленый
5 Синий Свободный Синий
6 Контрольный зеленый Интенсивность Интенсивность
7 Контрольный синий Видеосигнал Видеосигнал
8 Сигнал синхронизации по горизонтали Сигнал синхронизации по горизонтали Сигнал синхронизации по горизонтали
9 Сигнал синхронизации по вертикали Сигнал синхронизации по вертикали Сигнал синхронизации по вертикали

Назначение выводов 15ти контактного разъема для подключения аналогового монитора
Назначение Сигнал цветного монитора Сигнал монохромного монитора
1 Красный Красный Нет вывода
2 Зеленый Зеленый Вход видеосигнала
3 Синий Синий Нет вывода
4 Свободный Свободный Нет вывода
5 Корпус Тестирование Тестирование
6 Контрольный красный (корпус) Контрольный красный Контрольный красный
7 Контрольный зеленый (корпус) Контрольный зеленый Контроль видеосигнала
8 Контрольный синий (корпус) Контрольный синий Нет вывода
9 Управление Нет вывода Нет вывода
10 Контроль синхроимпульсов (корпус) Корпус Корпус
11 Сигнал ID монитора Корпус Нет вывода
12 Сигнал ID монитора Свободный Корпус
13 Синхронизация по горизонтали Сигнал синхронизации по горизонтали Сигнал синхронизации по горизонтали
14 Синхронизация по вертикали Сигнал синхронизации по вертикали Сигнал синхронизации по вертикали
15 Свободный Нет вывода Нет вывода

Переходник 9 на 15 контактов
Назначение вывода 9ти контактного разъема Назначение вывода 15ти контактного разъема
Красный 1 1 Красный
Зеленый 2 2 Зеленый
Синий 3 3 Синий
Синхронизация по горизонтали 4 13 Синхронизация по горизонтали
Синхронизация по вертикали 5 14 Синхронизация по вертикали
Красный (корпус) 6 6 Контрольный красный
Зеленый (корпус) 7 7 Контрольный зеленый
Синий (корпус) 8 8 Контрольный синий
Синхросигнал (корпус) 9 10 Корпус (цифровой)
    5 Корпус

Назначение выводов игрового порта
Сигнал
1 +5В
2 Кнопка 4
3 Позиция 0
4 Корпус
5 Корпус
6 Позиция 1
7 Кнопка 5
8 +5В
9 +5В
10 Кнопка 6
11 Позиция 2
12 Корпус
13 Позиция 3
14 Кнопка 7
15 +5В

Слоты расширения материнской платы

(не совсем про кабели, но пригодится)

8ми битный слот

Сторона монтажа

Сторона пайки

Сигнал Значение Сигнал Значение
A1 I/O CH CK Контроль канала ввода-вывода B1 GND Земля
A2 D7 Линия данных 8 B2 RES DRV Сигнал Reset
A3 D6 Линия данных 7 B3 +5V +5В
A4 D5 Линия данных 6 B4 IRQ2 Запрос прерывания 2
A5 D4 Линия данных 5 B5 -5V -5В
A6 D3 Линия данных 4 B6 DRQ2 Запрос DMA 2
A7 D2 Линия данных 3 B7 -12V -12В
A8 D1 Линия данных 2 B8 RES Зарезервировано
A9 D0 Линия данных 1 B9 +12V +12В
A10 I/O CN RDY Контроль готовности канала ввода-вывода B10 GND Земля
A11 AEN Adress Enable, контроль за шиной при CPU и DMA-контроллере B11 MEMW Данные записываются в память
A12 A19 Адресная линия 20 B12 MEMR Данные считываются из памяти
A13 A18 Адресная линия 19 B13 IOW Данные записываются в I/O порт
A14 A17 Адресная линия 18 B14 IOR Данные читаются из I/O порта
A15 A16 Адресная линия 17 B15 DACK3 DMA-Acknowledge (подтверждение) 3
A16 A15 Адресная линия 16 B16 DRQ3 Запрос DMA 3
A17 A14 Адресная линия 15 B17 DACK1 DMA-Acknowledge (подтверждение) 1
A18 A13 Адресная линия 14 B18 IRQ1 Запрос прерывания 1
A19 A12 Адресная линия 13 B19 REFRESH Регенерация памяти
A20 A11 Адресная линия 12 B20 CLC Системный такт 4,77 МГц
A21 A10 Адресная линия 11 B21 IRQ7 Запрос прерывания 7
A22 A9 Адресная линия 10 B22 IRQ6 Запрос прерывания 6
A23 A8 Адресная линия 9 B23 IRQ5 Запрос прерывания 5
A24 A7 Адресная линия 8 B24 IRQ4 Запрос прерывания 4
A25 A6 Адресная линия 7 B25 IRQ3 Запрос прерывания 3
A26 A5 Адресная линия 6 B26 DACK2 DMA-Acknowledge (подтверждение) 2
A27 A4 Адресная линия 5 B27 T/C Terminal Count, сигнализирует конец DMA-трансформации
A28 A3 Адресная линия 4 B28 ALE Adress Latch Enabled, расстыковка адрес/данные
A29 A2 Адресная линия 3 B29 +5V +5В
A30 A1 Адресная линия 2 B30 OSC Частота тактового генератора 14,31818 МГц
A31 A0 Адресная линия 1 B31 GND Земля

16ти битный слот
Сторона монтажа Сторона пайки
Сигнал Значение Сигнал Значение
A1 I/O CH CK Контроль канала ввода-вывода B1 GND Земля
A2 D7 Линия данных 8 B2 RES DRV Сигнал Reset
A3 D6 Линия данных 7 B3 +5V +5В
A4 D5 Линия данных 6 B4 IRQ9 Каскадирование второго контроллера прерываний
A5 D4 Линия данных 5 B5 -5V -5В
A6 D3 Линия данных 4 B6 DRQ2 Запрос DMA 2
A7 D2 Линия данных 3 B7 -12V -12В
A8 D1 Линия данных 2 B8 RES Коммуникация с памятью без времени ожидания
A9 D0 Линия данных 1 B9 +12V +12В
A10 I/O CN RDY Контроль готовности канала ввода-вывода B10 GND Земля
A11 AEN Adress Enable, контроль за шиной при CPU и DMA-контроллере B11 SMEMW Данные записываются в память (до 1М байта)
A12 A19 Адресная линия 20 B12 SMEMR Данные считываются из памяти (до 1 Мбайта)
A13 A18 Адресная линия 19 B13 IOW Данные записываются в I/O порт
A14 A17 Адресная линия 18 B14 IOR Данные читаются из I/O порта
A15 A16 Адресная линия 17 B15 DACK3 DMA-Acknowledge (подтверждение) 3
A16 A15 Адресная линия 16 B16 DR Q3 Запрос DMA 3
A17 A14 Адресная линия 15 B17 DACK1 DMA-Acknowledge (подтверждение) 1
A18 A13 Адресная линия 14 B18 IRQ1 Запрос IRQ 1
A19 A12 Адресная линия 13 B19 REFRESH Регенерация памяти
A20 A11 Адресная линия 12 B20 CLC Системный такт 4,77 МГц
A21 A10 Адресная линия 11 B21 IRQ7 Запрос IRQ 7
A22 A9 Адресная линия 10 B22 IRQ6 Запрос IRQ 6
A23 A8 Адресная линия 9 B23 IRQ5 Запрос IRQ 5
A24 A7 Адресная линия 8 B24 IRQ4 Запрос IRQ 4
A25 A6 Адресная линия 7 B25 IRQ3 Запрос IRQ 3
A26 A5 Адресная линия 6 B26 DACK2 DMA-Acknowledge (подтверждение) 2
A27 A4 Адресная линия 5 B27 T/C Terminal Count, сигнализирует конец DMA-трансформации
A28 A3 Адресная линия 4 B28 ALE Adress Latch Enabled, расстыковка адрес/данные
A29 A2 Адресная линия 3 B29 +5V +5В
A30 A1 Адресная линия 2 B30 OSC Такт осциллятора 14,31818 МГц
A31 A0 Адресная линия 1 B31 GND Земля
C1 SBHE System Bus High Enabled, сигнал для 16-разрядных данных D1 MEM CS 16 Memory Chip Select (выбор)
C2 LA23 Адресная линия 24 D2 I/O CS 16 I/O карта с 8 бит/16 бит переносом
C3 LA22 Адресная линия 23 D3 IRQ10 Запрос прерывания 10
C4 LA21 Адресная линия 22 D4 IRQ11 Запрос прерывания 11
C5 LA20 Адресная линия 21 D5 IRQ12 Запрос прерывания 12
C6 LA19 Адресная линия 20 D6 IRQ15 Запрос прерывания 15
C7 LA18 Адресная линия 19 D7 IRQ14 Запрос прерывания 14
C8 LA17 Адресная линия 18 D8 DACK0 DMA-Acknowledge (подтверждение) 0
C9 MEMR Чтение данных из памяти D9 DRQ0 Запрос DMA 0
C10 MEMW Запись данных в память D10 DACK5 DMA-Acknowledge (подтверждение) 5
C11 SD8 Линия данных 9 D11 DRQ5 Запрос DMA 5
C12 SD9 Линия данных 10 D12 DACK6 DMA-Acknowledge (подтверждение) 6
C13 SD10 Линия данных 11 D13 DRQ6 Запрос DMA 6
C14 SD11 Линия данных 12 D14 DACK7 DMA-Acknowledge (подтверждение) 7
C15 SD12 Линия данных 13 D15 DRQ7 Запрос DMA 7
C16 SD13 Линия данных 14 D16 +5V +5В
C17 SD14 Линия данных 15 D17 MASTER Сигнал Busmaster
C18 SD15 Линия данных 16 D18 GND Земля

Назначение выводов слота PCI
Сигнал (сторона пайки) Сигнал (сторона монтажа) Сигнал (сторона пайки) Сигнал (сторона монтажа)
1 TRST# -12V 48 GND AD10
2 +12V TCK 49 AD09 GND
3 TMS GND 50 GND/5V GND/5V
4 TDI TDO 51 GND/5V GND/5V
5 +5V +5V 52 C/BE0 AD08
6 INTA# +5V 53 +3,3V AD07
7 INTC# INTB# 54 AD06 +3,3V
8 +5V INTD# 55 AD04 AD05
9 Reserved PRSNT1# 56 GND AD03
10 +5V Reserved 57 AD02 GND
11 Reserved PRSNT2 58 AD00 AD01
12 GND/3,3V GND/3,3V 59 +5V +5V
13 GND/3,3V GND/3,3V 60 REQ64# ACK64#
14 Reserved Reserved 61 +5V +5V
15 RST# GND 62 +5V +5V
16 +5V CLK 63 GND Reserved
17 GNT# GND 64 C/BE7# GND
18 GND REQ# 65 C/BE5# C/BE6#
19 Reserved +5V 66 +5V C/BE4#
20 AD30 AD31 67 PAR64 GND
21 +3,3V AD29 68 AD62 A63
22 AD28 GND 69 GND A61
23 AD26 AD27 70 AD60 +5V
24 GND AD25 71 AD58 AD59
25 AD24 +3,3V 72 GND AD57
26 IDSEL C/BE3# 73 AD56 GND
27 +3,3V AD23 74 AD54 AD55
28 AD22 GND 75 +5V AD53
29 AD20 AD21 76 AD52 GND
30 GND AD19 77 AD50 AD51
31 AD18 +3,3V 78 GND AD49
32 AD16 AD17 79 AD48 GND
33 3,3V C/BE2#80 80 AD46 AD47
34 FRAME# GND 81 GND AD45
35 GND IRDY# 82 AD44 GND
36 TRDY# 3,3V 83 AD42 AD43
37 GND DEVSEL# 84 +5V AD41
38 STOP# GND 85 AD40 GND
39 +3,3V LOCK# 86 AD38 AD39
40 SDONE PERR# 87 GND AD37
41 SBO# +3,3V 88 AD36 +5V
42 GND SERR# 89 AD34 AD35
43 PAR +3,3V 90 GND AD33
44 AD15 C/BE1 91 AD32 GND
45 +3,3V AD14 92 Reserved Reserved
46 AD13 GND 93 GND Reserved
47 AD11 AD12 94 Reserved GND

Публикация: cxem.net

Смотрите другие статьи раздела Компьютеры.

Читайте и пишите полезные комментарии к этой статье.

<< Назад

Последние новости науки и техники, новинки электроники:

Искусственная кожа для эмуляции прикосновений 15.04.2024

В мире современных технологий, где удаленность становится все более обыденной, сохранение связи и чувства близости играют важную роль. Недавние разработки немецких ученых из Саарского университета в области искусственной кожи представляют новую эру в виртуальных взаимодействиях. Немецкие исследователи из Саарского университета разработали ультратонкие пленки, которые могут передавать ощущение прикосновения на расстоянии. Эта передовая технология предоставляет новые возможности для виртуального общения, особенно для тех, кто оказался вдали от своих близких. Ультратонкие пленки, разработанные исследователями, толщиной всего 50 микрометров, могут быть интегрированы в текстильные изделия и носиться как вторая кожа. Эти пленки действуют как датчики, распознающие тактильные сигналы от мамы или папы, и как исполнительные механизмы, передающие эти движения ребенку. Прикосновения родителей к ткани активируют датчики, которые реагируют на давление и деформируют ультратонкую пленку. Эта ...>>

Кошачий унитаз Petgugu Global 15.04.2024

Забота о домашних животных часто может быть вызовом, особенно когда речь заходит о поддержании чистоты в доме. Представлено новое интересное решение стартапа Petgugu Global, которое облегчит жизнь владельцам кошек и поможет им держать свой дом в идеальной чистоте и порядке. Стартап Petgugu Global представил уникальный кошачий унитаз, способный автоматически смывать фекалии, обеспечивая чистоту и свежесть в вашем доме. Это инновационное устройство оснащено различными умными датчиками, которые следят за активностью вашего питомца в туалете и активируются для автоматической очистки после его использования. Устройство подключается к канализационной системе и обеспечивает эффективное удаление отходов без необходимости вмешательства со стороны владельца. Кроме того, унитаз имеет большой объем смываемого хранилища, что делает его идеальным для домашних, где живут несколько кошек. Кошачий унитаз Petgugu разработан для использования с водорастворимыми наполнителями и предлагает ряд доп ...>>

Привлекательность заботливых мужчин 14.04.2024

Стереотип о том, что женщины предпочитают "плохих парней", долгое время был широко распространен. Однако, недавние исследования, проведенные британскими учеными из Университета Монаша, предлагают новый взгляд на этот вопрос. Они рассмотрели, как женщины реагируют на эмоциональную ответственность и готовность помогать другим у мужчин. Результаты исследования могут изменить наше представление о том, что делает мужчин привлекательными в глазах женщин. Исследование, проведенное учеными из Университета Монаша, приводит к новым выводам о привлекательности мужчин для женщин. В рамках эксперимента женщинам показывали фотографии мужчин с краткими историями о их поведении в различных ситуациях, включая их реакцию на столкновение с бездомным человеком. Некоторые из мужчин игнорировали бездомного, в то время как другие оказывали ему помощь, например, покупая еду. Исследование показало, что мужчины, проявляющие сочувствие и доброту, оказались более привлекательными для женщин по сравнению с т ...>>

Случайная новость из Архива

Сверхтонкий сверхпровод 01.10.2011

Возможно, в сверхтонкой пленке удастся обрести горячую сверхпроводимость. С того дня, как Георг Беднорц и Карл Мюллер (Нобелевская премия 1987 года) открыли высокотемпературную сверхпроводимость купрата иттрия и поняли, что за нее отвечает дефектность его структуры - недостаток атомов кислорода по сравнению со стехиометрией, материаловеды много раз пытались сделать следующий шаг и получить горячую сверхпроводимость (при комнатной температуре). Но успеха не добились.

Принципиально новое направление поисков предложил профессор Арканзасского университета Яак Чахальян. Он считает, что помочь могут упругие напряжения, которые возникают в тонкой пленке при ее выращивании.Пока пленка тонкая, ее атомы должны подстраиваться под кристаллическую решетку подложки. По мере увеличения толщины пленки мощность напряжений возрастает, и они сначала порождают дефекты решетки, а потом пленка начинает коробиться и отслаиваться от подложки, что едва ли улучшит проводящие свойства.

Поэтому никто всерьез не занимался поиском сверхпроводимости в такой напряженной пленке. Но Чахальян с коллегами сумели вырастить пленку сверхпроводящей керамики так, что она получилась одноатомной, бездефектной и даже как будто недеформированной.

Исследования на синхротроне показали, что напряжения удается погасить не изменением длин межатомных связей, а за счет их вращения. Это вращение может сказаться и на свойствах сверхпроводящих пар электронов, придав им дополнительную устойчивость при высокой температуре.

Другие интересные новости:

▪ Водородный кроссовер Audi H-Tron Quattro

▪ Многофункциональные реле перегрузки серии EMT6 от EATON

▪ Свекольный сок обманет комаров

▪ Новый LDO-стабилизатор

▪ Новые решения HP для ЦОДов

Лента новостей науки и техники, новинок электроники



Интересные материалы Бесплатной технической библиотеки:

▪ раздел сайта Альтернативные источники энергии. Подборка статей

▪ статья Нежная и удивительная. Крылатое выражение

▪ статья Существовали ли библиотеки в древние времена? Подробный ответ

▪ статья Острова Гавайи и Мауи. Чудо природы

▪ статья Лазерная указка в исполнительном устройстве. Энциклопедия радиоэлектроники и электротехники

▪ статья Способ измерения напряжения накала кинескопа. Энциклопедия радиоэлектроники и электротехники

Оставьте свой комментарий к этой статье:

Имя:


E-mail (не обязательно):


Комментарий:




Комментарии к статье:

Рома
Отлично.


All languages of this page

Главная страница | Библиотека | Статьи | Карта сайта | Отзывы о сайте

www.diagram.com.ua

www.diagram.com.ua
2000-2024
