Схема электрооборудования автомобиля ВАЗ-21213 (Нива)

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Автомобиль. Электронные устройства

Комментарии к статье Комментарии к статье

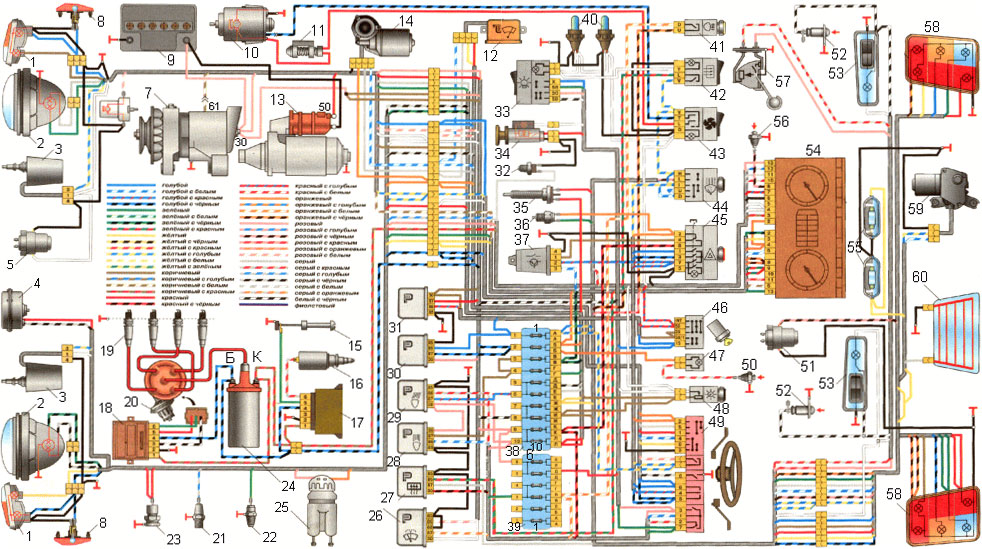

Схема электропроводки ВАЗ 21213 Нива
(нажмите для увеличения)

1. Передние фонари
2. Фары
3. Электродвигатель очистителя фар
4. Звуковой сигнал
5. Электродвигатель омывателя фар
6. Электродвигатель омывателя ветрового стекла
7. Генератор
8. Боковой указатель поворота
9. Аккумулятор
10. Электродвигатель отопителя
11. Доп.резистор электородвигателя отопителя
12. Реле-прерыватель очистителя ветрового стекла
13. Стартер
14. Электродвигатель очистителя ветрового стекла
15. Концевой выключатель карбюратора
16. Электромагнитный клапан карбюратора
17. Блок управления ЭПХХ
18. Коммутатор
19. Свечи зажигания
20. Трамблер (распределитель зажигания
21. Датчик давления масла
22. Датчик температуры
23. Розетка переноски
24. Катушка зажигания
25. Датчик уровня торм. жидкости
26. Реле включения очистителей и омывателя фар
27. Реле включения обогрева заднего стекла
28. Реле дальнего света фар
29. Реле ближнего света фар
30. Реле включения зажигания
31. Реле включения стартера
32. Выключатель лампы блокировки дифференциала
33. Переключатель наружного освещения
34. Прикуриватель
35. Выключатель стоп-сигнала
36. Выключатель света заднего хода
37. Реле-прерыватель указателя поворотов и ав.сигнализации
38. Основной блок предохранителей
39. Дополнительный блок предохранителей
40. Лампа подсветки рычажков отопителя
41. Выключатель заднего противотуманого фонаря
42. Выключатель обогрева заднего стекла
43. Переключатель эл.двигателя отопителя
44. Переключатель очистителя и омывателя заднего стекла
45. Выключатель аварийной сигнализации
46. Выключатель зажигания
47. Контрольная лампа воздушной заслоки карбюратора
48. Регулятор освещения приборов
49. Подрулевой рычажный переключатель
50. Выключатель контрольной лампы заслонки карбюратора
51. Электродвигатель омывателя заднего стекла
52. Дверной выключатель плафонов
53. Плафоны освещения салона
54. Комбинация приборов
55. Фонари освещения номерного знака
56. Выключатель лампы ручника
57. Датчик уровня бензина
58. Задние фонари
59. Электродвигатель очистителя заднего стекла
60. Обогрев заднего стекла

Публикация: cxem.net
