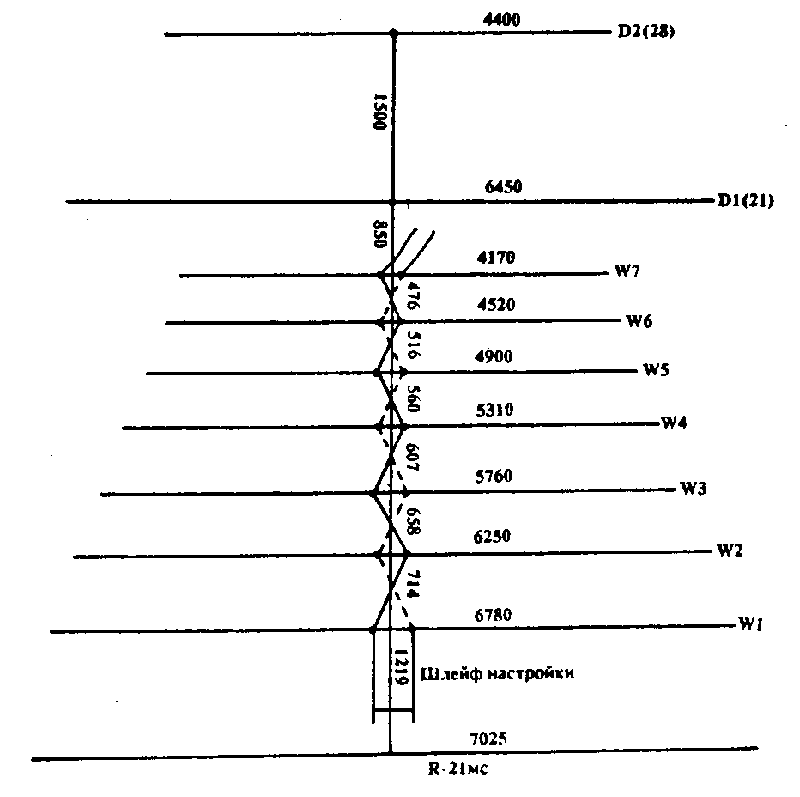

Антенна представляет собой 10-элементную Log-yagi (рис.1), рассчитанную UA3THQ и доработанную мной.

Рис.1 (нажмите для увеличения)

Технические характеристики:

L_бума = 7000 мм
G₂₈=9 db F/b=30 db
G₂₄=6 db F/b=20 db
G_2l=8,l db F/b=24 db

Материал: трубки D16T диаметром 24 мм. Вибраторы W1 - W7 изолированы от бума, расстояние между половинками элементов 80 мм (рис.2).

Рис.2

Настройка заключается в подборе длины шлейфа для достижения минимального КСВ на диапазоне 21 МГц. Он не должен превышать 1,3 во всем диапазоне частот. В точках питания X-Х сопротивление 200 Ом. Для согласования с коаксиальным кабелем 50 Ом используется согласующе-симметрирующий ШПТЛ с коэффициентом трансформации 1:4 на кольце 200НН К100х80х10. Обмотки 2x10 витков МГТФ1, одна скрутка на сантиметр. =

Собирательная линия изготовлена из кабеля РК-75-74-15, используется только внешняя оплетка. Шлейф изготовлен из медного провода диаметром 1,5 мм, общая длина шлейфа 1,5 м.

Автор: C.Ершов (UW3TU), г. Нижний Новгород; Публикация: Н. Большаков, rf.atnn.ru
