Мостовые усилители мощности. Часть первая, одноканальная

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Усилители мощности транзисторные

Комментарии к статье Комментарии к статье

Прикольное название получилось - самому понравилось - надо будет подать патентную заявку.

Расшифровываю - будем говорить о простых интегральных усилителях мощности с более или менее приличной выходной мощностью и минимумом навесных компонентов. Речь пойдет о 1-, 2- и 4-х канальных усилителях класса AB.

В первой части, как следует из названия, посмотрим на 1-канальные.

Начнем с TDA7256, производимой SGS Thomson, st.com.

Это - мостовой усилитель мощности класса АВ. Имеет защиту от короткого замыкания на выходе, замыкания выхода на землю, замыкания выхода на напряжение питания; дифференциальный вход, режимы Mute и Stand By. Может работать на нагрузку сопротивлением 4 либо 2 Ома.

Основные характеристики следующие

Напряжение питания, В 8...18(тип. 14,4)
Потребляемый ток отсутствие сигнала, мА 80
Входное сопротивление, кОм 50
Максимальная выходная мощность(КГ=10%), Вт:
Rнагр=4 Ом 22
Rнагр=2 Ом 30
Номинальная выходная мощность(КГ=0.5%), Вт:
Rнагр=4 Ом 18
Rнагр=2 Ом 25

Схема включения

Мостовые усилители мощности. Часть первая, одноканальная. Схема усилителя

Микросхема выполнена в корпусе Multiwatt 11, на радиатор крепится замечательно, особенно учитывая то, что фланец электрически соединен с общим проводом и, таким образом на один радиатор можно вешать кучу микросхем сразу, не парясь о прокладках и прочей ерунде.

Следующая микросхема - той же самой конторы - называется она TDA2050. Это также мостовой усилитель класса АВ, однако, более навороченный в плане выходной мощности и в то же время в более простом корпусе, а значит и печатная плата для него будет более простой. Микросхема так же снабжена защитой от короткого замыкания на выходе, термальной защитой.

Основные характеристики следующие

Напряжение питания, В +/-4.5...25(тип.+/-22)
Потребляемый ток отсутствие сигнала, мА 50
Входное сопротивление, кОм 500
Максимальная выходная мощность(КГ=10%), Вт: 35
Номинальная выходная мощность(КГ=0.5%), Вт: 28
Диапазон воспроизводимых частот, Гц 20...80000

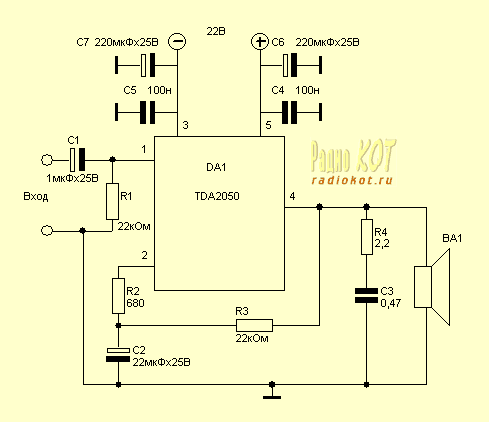

Схема включения

Мостовые усилители мощности. Часть первая, одноканальная. Схема усилителя

Микросхема выполнена в корпусе Pentawatt V и не доставляет никаких хлопот при креплении ее на радиатор. На мой взгляд - очень удачная микросхема для применения ее в домашних условиях. По заверениям производителя коэффициент гармоник при выходной мощности 24 Ватт составляет всего 0,03%, а это очень даже неплохо. К тому же, ее таки можно заставить работать при однополярном питании, но об этом как-нибудь в следующий раз.

А пока, мы переходим к следующей части нашего повествования о Бриджампах.

Публикация: radiokot.ru
