Основы биогазовых технологий

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники/ Альтернативные источники энергии

Комментарии к статье Комментарии к статье

Что такое биогазовая установка?

Биогазовая установка, как правило, представляет собой герметически закрытую емкость, в которой при определенной температуре происходит сбраживание органической массы отходов, сточных вод и т.п. с образованием биогаза.

Принцип работы всех биогазовых установок одинаков: после сбора и подготовки сырья, заключающейся в доведении его до нужной влажности в специальной емкости, оно подается в реактор, где создаются условия для оптимизации процесса переработки сырья.

Сам процесс получения биогаза и биоудобрения из сырья называют ферментацией или сбраживанием. Сбраживание сырья производится за счет жизнедеятельности особых бактерий. Во время сбраживания на поверхности сырья появляется корка, которую нужно разрушать, перемешивая сырье. Перемешивание осуществляется вручную или при помощи специальных устройств внутри реактора и способствует высвобождению образовавшегося биогаза из сырья.

Полученный биогаз, после очистки, собирается и хранится до времени использования в газгольдере. От газгольдера к месту использования в бытовых или других приборах биогаз проводят по газовым трубам. Переработанное в реакторе биогазовой установки сырье, превратившееся в биоудобрения, выгружается через выгрузное отверстие и вносится в почву или используется как кормовая добавка для животных.

Основы биогазовых технологий

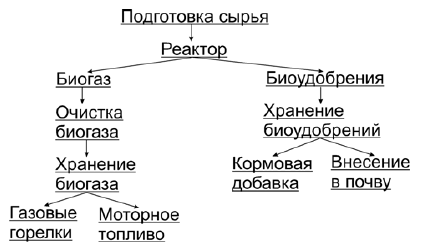

Рис.1. Схема переработки органических отходов на биогазовых установках

Оптимизация процесса переработки сырья

Условия, необходимые для переработки органических отходов внутри реактора биогазовой установки, кроме соблюдения бескислородного режима, включают:
  • Соблюдение температурного режима;
  • Доступность питательных веществ для бактерий;
  • Выбор правильного времени сбраживания и своевременная загрузка и выгрузка сырья;
  • Соблюдение кислотно-щелочного баланса;
  • Соблюдение соотношения содержания углерода и азота;
  • Правильную пропорцию твердых частиц в сырье и перемешивание;
  • Отсутствие ингибиторов процесса.
Типы биогазовых установок

Существует много различных конструкций биогазовых установок. Их различают по методу загрузки сырья, по внешнему виду и по составным частям конструкции и материалам, из которых они сооружаются.

По методу загрузки сырья выделяют установки порционной и непрерывной загрузки, которые отличаются временем сбраживания и регулярностью загрузки сырья. Наиболее эффективными с точки зрения выработки биогаза и получения биоудобрений являются установки непрерывной загрузки.

По внешнему виду установки различаются в зависимости от способа накопления и хранения биогаза. Газ может собираться в верхней твердой части реактора, под гибким куполом или в специальном газгольдере, плавающем или стоящим отдельно от реактора.

Выгоды применения биогазовых технологий

Хорошо функционирующая биогазовая установка приносит ряд преимуществ ее владельцу, обществу и окружающей среде в целом:

Экономия денег:
  • Экономятся деньги, ранее затрачиваемые на топливо и электроэнергию.
  • Экономятся деньги, затрачиваемые на покупку удобрений и гербицидов.
Возможность получения дополнительных денег:
  • Вы можете продать биогаз и биоудобрения.
  • Вы получаете дополнительные деньги при повышении урожайности выращиваемых сельскохозяйственных культур за счет применения биоудобрений.
  • Вы получаете дополнительные деньги при выращивании животных и птицы за счет кормовых добавок из переработанного сырья.
Быстрая окупаемость установок:
  • Биогазовая установка с подогревом сырья любой мощности окупается примерно за год эксплуатации.
  • Уменьшается риск респираторных и глазных заболеваний за счет очистки воздуха в результате сокращения объемов органических отходов в местах их складирования.
  • Улучшается эпидемиологическая обстановка в результате гибели части микроорганизмов, содержащихся в отходах, в биореакторе.
  • Улучшается здоровье за счет получения экологически чистой сельскохозяйственной продукции при использовании экологически чистых удобрений.
Экономия времени, места и женского труда:
  • Экономится время, затрачиваемое на обслуживание печи по сравнению с обслуживанием печей использующих уголь, дрова и т.п.
  • Экономится время, затрачиваемое ранее на сбор, транспортировку, сушку топлива и место, занимаемое топливом - кизяком, углем, дровами и т.д.
  • Экономится время при использовании биоудобрений, затрачиваемое на прополку сорняков, вносимых с обычным навозом, так как их семена погибают в процессе сбраживания в реакторе биогазовой установки.
Экологические выгоды:
  • Уменьшение выброса в атмосферу метана (парниковый газ), образуемого при хранении навоза под открытым небом.
  • Уменьшение выброса углекислого газа и продуктов сгорания угля, дров и других видов топлива.
  • Уменьшение загрязнения воздуха азотистыми соединениями, имеющими неприятный запах.
  • Уменьшение загрязнения водных ресурсов навозными стоками.
  • Сохранение лесов от вырубки.
  • Уменьшение использования химических удобрений.
Подробнее о биогазе

Биогаз образуется с помощью бактерий в процессе разложения органического материала при анаэробных (без доступа воздуха) условиях и представляет собой смесь метана и других газов в следующих пропорциях:

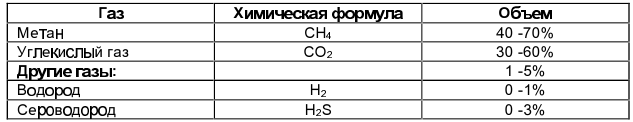

Таблица 1. Состав биогаза
Основы биогазовых технологий

Теплотворная способность одного кубометра биогаза составляет в зависимости от содержания метана, 20-2S МДЖ/ м3, что эквивалентно сгоранию 0,6 - 0,8 литра бензина; 1,3 - 1,7 кг дров или использованию 5 - 7 кВт электроэнергии'3.

Биологический процесс брожения

В процессе сбраживания сырья в биогазовых установках бактерии, производящие метан, разлагают органическое вещество и возвращают продукты разложения в виде биогаза и других компонентов в окружающую среду. Знание процесса сбраживания необходимо для выбора конструкции, строительства и эксплуатации биогазовых установок.

Состав сырья и производство биогаза

В принципе, все органические вещества подвержены процессам брожения и разложения. Однако в простых биогазовых установках предпочтительно перерабатывать только однородные и жидкие органические отходы: экскременты и урину скота, свиней и птиц, человеческие фекалии.

В более сложных биогазовых установках можно перерабатывать и другие виды органических отходов - растительные остатки и твердые мусорные отходы. Объем вырабатываемого биогаза зависит от типа используемого сырья и температуры процесса сбраживания.

Использование биогаза

Основы биогазовых технологий
Рис.2. Эффект применения биоудобрений на рост пшеницы Фото: Веденев А.Г., ОФ "Флюид"

Биогаз может быть использован в любых газовых приборах, так же, как используется природный газ. Наиболее эффективным является использование биогаза для приготовления пищи, обогрева помещений, выработки электроэнергии и заправки автомобилей.

О биоудобрениях

В Кыргызстане, как и во многих других развивающихся странах, существует прямая связь между проблемой удобрений и деградацией земель, а так же проблемой вырубки лесов из-за высокого спроса на дрова. В сельской местности часто сжигают высушенный навоз (кизяк) и органические отходы для приготовления пищи и обогрева жилых помещений.

Такое использование органических отходов является причиной значительных потерь растительных питательных веществ, в которых так нуждается сельское хозяйство для поддержки плодородия почв. Применение биогазовых технологий обеспечит максимальное использование доступных сельскому населению ресурсов: остающийся после выработки биогаза биошлам представляет собой эффективное удобрение, повышающее общее качество земель и увеличивающее урожайность.

Особенности биоудобрений

Биоудобрение содержит ряд органических веществ, которые вносят вклад в увеличение проницаемости и гигроскопичности почвы, в то же время, предотвращая эрозию и улучшая общие почвенные условия. Органические вещества также являются базой для развития микроорганизмов, которые переводят питательные вещества в форму, которая легко может быть усвоена растениями. Практика показывает, что урожайность растений при применении биоудобрений значительно повышается.

История развития биогазовых технологий

Отдельные случаи использования примитивных биогазовых технологий были зафиксированы в Китае, Индии, Ассирии и Персии, начиная с XVII века до нашей эры. Однако систематические научные исследования биогаза начались только в XVIII веке нашей эры, спустя почти 3,5 тысячи лет.

Основы биогазовых технологий

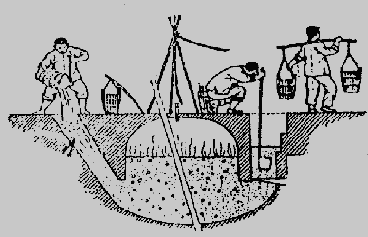

Рис.3. Простейшая китайская установка. Источник: Ю. Калмыкова, А. Герман, В. Жирков "Проект Биогаз", Карагандинский экологический музей, 2005

В 1764 году Бенджамин Франклин в своем письме Джозефу Пристли описал эксперимент, в ходе которого он смог поджечь поверхность мелкого заболоченного озера в Нью-Джерси, США.

Первое научное обоснование образования воспламеняющихся газов в болотах и озерных отложениях дал Александр Вольта в 1776 г., установив наличие метана в болотном газе. После открытия химической формулы метана Дальтоном в 1804 году, европейскими учеными были сделаны первые шаги в исследованиях практического применения биогаза.

Свой вклад в изучение образования биогаза внесли и российские ученые. Влияние температуры на количество выделяемого газа изучил Попов в 1875 году. Он выяснил, что речные отложения начинают выделять биогаз при температуре около 6°C. С увеличением температуры до 50°C, количество выделяемого газа значительно увеличивалось, не меняясь по составу - 65% метана, 30% углекислого газа, 1% сероводорода и незначительное количество азота, кислорода, водорода и закиси углерода. В.Л. Омельянский детально исследовал природу анаэробного брожения и участвующие в нем бактерии.

Вскоре после этого, в 1881 году, начались опыты европейских ученых по использованию биогаза для обогрева помещений и освещения улиц. Начиная с 1895 года, уличные фонари в одном из районов города Эксетер снабжались газом, который получался в результате брожения сточных вод и собирался в закрытые емкости. Двумя годами позже появилось сообщение о получении биогаза в Бомбее, где газ собирался в коллектор и использовался в качестве моторного топлива в различных двигателях.

В начале XX века были продолжены исследования в области повышения количества биогаза путем увеличения температуры брожения. Немецкие ученые Имхофф и Бланк в 1914-1921 гг. запатентовали ряд нововведений, которые заключались во введении постоянного подогрева емкостей. В период Первой Мировой Войны началось распространение биогазовых установок по Европе, связанное с дефицитом топлива. Хозяйства, где имелись такие установки, находились в более благоприятных условиях, хотя установки были еще несовершенные и в них использовались далеко не оптимальные режимы.

Одним из важнейших научных шагов в истории развития биогазовых технологий являются успешные эксперименты Бусвелла по комбинированию различных видов органических отходов с навозом в качестве сырья в 30-х годах XX столетия.

Первый крупномасштабный завод по производству биогаза был построен в 1911 году в английском городе Бирмингеме и использовался для обеззараживания осадка сточных вод этого города. Вырабатываемый биогаз использовался для производства электроэнергии. Таким образом, английские ученые являются пионерами практического применения новой технологии. Уже к 1920 году они разработали несколько типов установок для переработки сточных вод. Первая биогазовая установка для переработки твердых отходов объемом 10 м3 была разработана Исманом и Дюселье и построена в Алжире в 1938 году.

В годы Второй Мировой Войны, когда энергоносителей катастрофически не хватало, в Германии и Франции был сделан акцент на получение биогаза из отходов сельскохозяйственного производства, главным образом, навоза животных. Во Франции к середине 40-х годов эксплуатировалось около 2 тыс. биогазовых установок для переработки навоза. Вполне естественно, этот опыт распространялся на соседние страны. В Венгрии существовали фабрики для производства биогаза. Это отмечают солдаты Советской Армии, в основном, выходцы из сельских районов СССР, освобождавшие Венгрию от немецких войск и удивлявшиеся, что в крестьянских хозяйствах навоз скота не лежал в кучах, а загружался в закрытые емкости, откуда получали горючий газ.

Европейские установки довоенного периода не выдержали конкуренции в послевоенное время со стороны дешевых энергоносителей (жидкое топливо, природный газ, электроэнергия) и были демонтированы. Новым импульсом для их развития на новой основе стал энергетический кризис 70-х годов, когда началось стихийное внедрение биогазовых установок в странах юго-восточной Азии. Высокая плотность населения и интенсивное использование всех пригодных для возделывания сельскохозяйственных культур площадей земли, а также достаточно теплый климат, необходимый для использования биогазовых установок в самом простом варианте без искусственного подогрева сырья легли в основу различных национальных и международных программ по внедрению биогазовых технологий.

Сегодня биогазовые технологии стали стандартом очистки сточных вод и переработки сельскохозяйственных и твердых отходов и используются в большинстве стран мира.

Развитые страны

В большинстве развитых стран переработка органических отходов в биогазовых установках чаще используется для производства теплоэнергии и электричества. Производимая таким образом энергия составляет около 3-4% всей потребляемой энергии в европейских странах. В Финляндии, Швеции и Австрии, которые поощряют использование энергии биомассы на государственном уровне, доля энергии биомассы достигает 15-20% от всей потребляемой энергии.

Использование электроэнергии и тепла, производимого с помощью анаэробной переработки биомассы в Европе сосредоточено, в основном, в Австрии, Финляндии, Германии, Дании и Великобритании. В Германии на настоящий момент насчитывается около 2000 больших установок анаэробного сбраживания. Количество биогазовых установок с объемами реакторов более 2000 м3 каждая в Австрии составляет в настоящее время более 120, около 25 установок находятся в стадии планирования и постройки.

На рисунке 4 показана промышленная установка в городке Рибе, которая ежегодно перерабатыеват 164 тыс. тонн биомассы и производит 5.5 млн. м3 биогаза, который продает ТЭЦу соседнего городка для отопления и выработки электричества. Навоз ежедневно поставляют фермеры, которые действуют на основании договора и заинтересованы в получении уже переработанного навоза, в виде биоудобрений.

Высокая степень развития рынка биогазовых технологий может быть найдена в сферах муниципальной утилизации сточных вод, очистке индустриальных сточных вод и утилизации сельскохозяйственных отходов. В Швеции, энергия биомассы предоставляет 50% необходимой тепловой энергии. В Англии, на родине первого промышленного биогазового реактора, с помощью биогаза еще в 1990 г. удалось покрыть все энергозатраты в сельском хозяйстве. В Лондоне действует один из крупнейших в мире комплексов по переработке бытовых сточных вод.

Основы биогазовых технологий

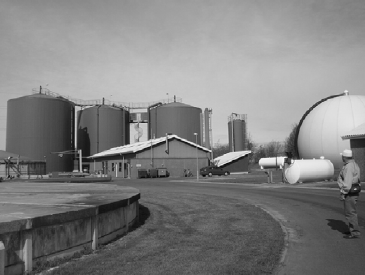

Рис.4. Промышленная биогазовая установка в Дании. Фото: А. Шаршеева, 2010

В 30-е годы опыт Европы был перенесен в США. Биогазовая установка по переработке животноводческих отходов была построена в 1939 году и успешно работала в течение более, чем 30 лет. В 1954 г. Был построен первый завод по переработке коммунальных отходов с получением биогаза в Форт-Додже, Штат Айова, США. Биогаз подавался на двигатель внутреннего сгорания для выработки электроэнергии при мощности электрогенератора 175 кВт. Сейчас, в США насчитывается несколько сотен крупных биогазовых установок, перерабатывающих отходы животноводства и тысячи установок, утилизирующих городские сточные воды. Биогаз используется, в основном, для получения электричества, отопления домов и теплиц.

Увеличивающиеся выбросы парниковых газов, увеличение потребления воды и ее загрязнения, снижающееся плодородие земель, неэффективная утилизация отходов и растущие проблемы с обезлесиванием являются частями неустойчивой системы использования природных ресурсов по всему миру. Биогазовые технологии являются одним из важных компонентов в цепи мер по борьбе с вышеуказанными проблемами. Прогноз роста вклада биомассы как источника возобновляемой энергии в мире предполагает достижение 23,8% от общего потребления энергии к 2040 году, а к 2010 страны ЕС планируют увеличить этот вклад до 12%.

Основы биогазовых технологий

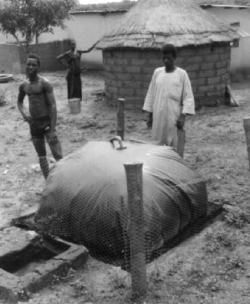

Рис.5. Баллонная установка в Кот-д'Ивуаре. Источник: AT Information: Biogas, GTZ (ISAT), Eshborn, Deutschland, 1996

Развивающиеся страны

Доля энергии, получаемой из биомассы в развивающихся странах, составляет около 30-40% от всей потребляемой энергии, а в некоторых станах (в основном, в Африке) достигает 90%24.

Среди развивающихся стран распространено производство энергии и тепла с помощью переработки отходов на небольших биогазовых установках. Около 16 миллионов хозяйств по всему миру используют энергию для освещения, обогрева и приготовления пищи, производимую в биогазовых установках. Это включает 12 миллионов хозяйств в Китае, 3,7 миллионов хозяйств в Индии и 140 тысяч хозяйств в Непале25.

В сельских районах Китая в настоящее время более 50 миллионов человек пользуются биогазом в качестве топлива. Типичная биогазовая установка имеет объем реактора около 6-8 м3, производит 300 м3 биогаза в год, работая ежегодно от 3 до 8 месяцев, и стоит около $200-250, в зависимости от провинции. Большинство установок очень просты и после определенного обучения фермеры строят и эксплуатируют установки самостоятельно. С 2002 года правительство Китая выделяет ежегодно около 200 миллионов долларов на поддержку строительства биогазовых установок. Дотация на каждую установку равняется примерно 50% средней стоимости. Таким образом, правительство добилось годового роста количества биогазовых установок до 1 миллиона в год. На индустриальной основе в Китае работают несколько тысяч средних и крупных установок и планируется увеличение их количества.

В Индии, развитие простых биогазовых установок для сельских усадьб началось в 50-х годах XX века. На сегодняшний день, в Индии работает около 3,7 миллионов биогазовых установок. Министерство нетрадиционных источников энергии Индии занималось внедрением биогазовых установок с 1980 годов и предоставляло субсидии и финансирование для строительства и эксплуатации биогазовых установок, обучение фермеров, открытие и работу сервисных центров.

Газификация и производство тепловой энергии на биогазовых установках является растущей отраслью во многих развивающихся странах. На Филиппинах, биогазовые установки производят газ для работы моторов, которые мелят рис и работают на ирригацию с 1980 годов. Использование биогаза маленькими коммерческими компаниями в Индии, Индонезии, Шри-Ланке (например, в текстильной индустрии или для просушки специй, кирпичей, резины) окупалось менее чем за сезон.

СССР, СНГ и Кыргызстан

В СССР научные основы метанового брожения исследовались, начиная с 40-х годов XX века. На протяжении существования СССР, в теоретических исследованиях участвовали институты системы Академии Наук, а прикладные исследования проводились в Академии коммунального хозяйства им. Панфилова и исследовательских и проектных институтах сельскохозяйственного направления, таких как: Всесоюзный институт электрификации сельского хозяйства (ВИЭСХ), Украинский научно-исследовательский и проектный институт агропромышленного комплекса (УкрНИИгипросельхоз) и других.

Главным центром по разработке конструкций отечественных биогазовых установок (а также прочих машин для переработки отходов аграрного производства) был Запорожский конструкторско-технологический институт сельскохозяйственного машиностроения (КТИСМ). Собранные учеными данные легли в основу создания нескольких лабораторных и опытных установок, однако до государственных приемочных испытаний была допущена только одна конструкция - КОБОС-1.

Установка КОБОС-1 была успешно испытана на базе опытной молочной фермы-лаборатории и одобрена для серийного выпуска на заводе в г. Шумихе Курганской области (Северный Урал). Она строилась по программе освоения технологии анаэробной переработки отходов как вариант серийных установок для животноводческих хозяйств средней величины - молочно-товарных ферм на 400 голов молочных коров или некрупных свиноводческих хозяйств на 4000 свиней.

Завод выпустил 10 комплектов оборудования, однако после распада СССР финансирование прекратилось. Из 10 выпущенных установок три были распределены на Украине и в Белоруссии, пять - были отправлены в Среднюю Азию (две из которых - в Кыргызстан), две - в Россию. Но внедрена была только 1 из них - на ферме крупного рогатого скота в Каменецком районе Брестской области Белоруссии. Установка перерабатывает 50 м3. навоза и производит 400...500 м3 биогаза в сутки.

Основы биогазовых технологий

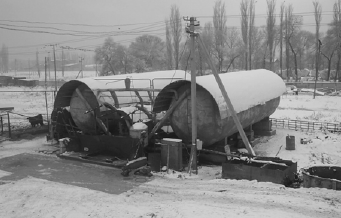

Рис. 6. Установка в ОсОО БЕКПР. Фото: Веденев А.Г. ОФ "Флюид"

Одна из попавших в Кыргызстан установок была переоборудована ОФ "Флюид" Ассоциации "Фермер" и установлена на базе свинокомплекса ОсОО "БЕКПР" на 4000 голов, в селе Лебединовка Чуйской области в 2003 году, другая используется в качестве водосборника в частном хозяйстве Ошской области.

Авторы: Веденев А.Г, Веденева Т.А.
