Стартер для микродвигателя. Советы моделисту

Справочник / Аппаратура радиоуправления

 Комментарии к статье

Запускать микродвигатель вручную? Так и пальцы себе отобьешь, да и далеко не всегда с пол-оборота заводятся капризные дизели. А на соревнованиях временной лимит на запуск весьма жесткий. Не уложился в отведенные минуты - и вместо зачетных цифр в судейских протоколах появляются "баранки".

В выигрыше остаются те, кто запускает моторы механическим стартером - устройством, состоящим из мультипликатора и маховика. К сожалению, это приспособление достаточно сложно в изготовлении, к тому же оно громоздкое и тяжелое. А нельзя ли сделать более простой стартер?

В последние годы некоторые моделисты для заводки двигателей с успехом используют... зубчатую рейку. Тонкая стальная полоса-рейка, вставленная в текстолитовую рукоятку, вводится в зацепление с шестерней, установленной на валу двигателя. Рывок рукой - и двигатель, как правило, запускается.

Сделать такой стартер не слишком сложно. Прежде всего понадобится шестерня с внешним Ø 16-20 мм. Модуль зуба может быть любым, однако не следует применять шестерни со слишком мелким зубом - при перекосах рейки, неизбежных при заводке, они будут быстро срабатываться.

В шестерне следует разделать конусное отверстие, соответствующее посадочному конусу вала двигателя, и проточить ее торцы так, чтобы на детали образовались два выступа. На одном из них - со стороны винта - прорезаются треугольные канавки: насечка.

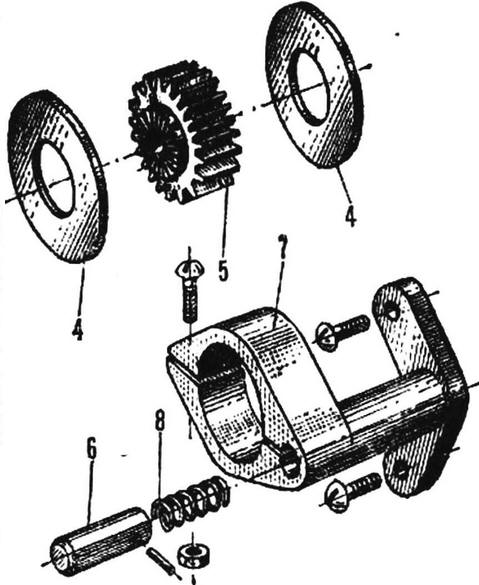

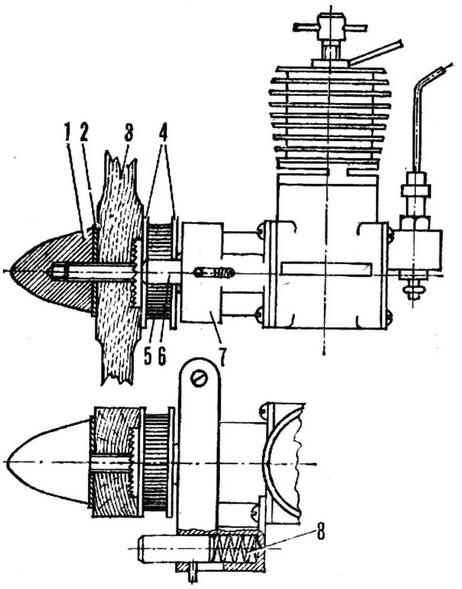

Рис. 1. Стартер для микродвигатели и его детали: 1 - гайка крепления винта, 2 - шайба, 3 - воздушный пиит, 4 - ограничительные шайбы, 5 - шестерня, 6 - шток, 7 - корпус защелки, 8 - пружина

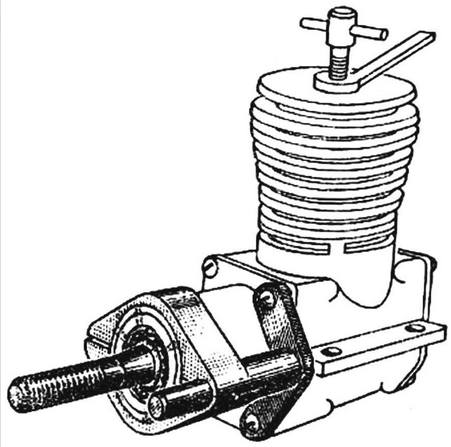

Рис. 2. Установка защелки на двигатель

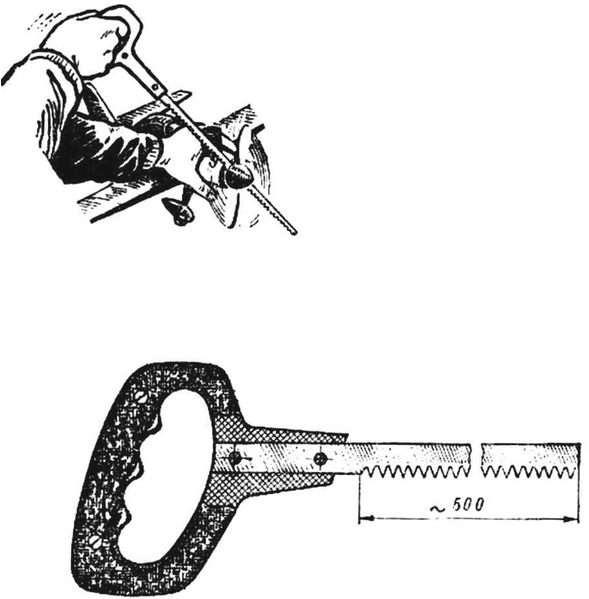

Рис. 3. Зубчатая рейка

Опорой зубчатой рейки при заводке микродвигателя служит специальная защелка - шток. Корпус этого узла выточен из дюралюминия, сам же шток представляет собой отрезок стального прутка Ø 6 мм. В рабочем положении он удерживается спиральной пружиной, навитой из проволоки Ø 0,25 мм.

Остается изготовить зубчатую рейку. Длина ее рабочей части должна составлять около 500 мм, а толщина и высота соответствовать ширине шестерни и расстоянию от штока до окружности впадин шестерни. Модули зубьев рейки и шестерни должны быть идентичны.

Рукоятка рейки вырезается из двух текстолитовых пластин, подгоняется по руке, и в ней пропиливается паз под рейку. Крепление последней к рукоятке - винтами М4.

После взаимной подгонки деталей можно приступать к запуску двигателя. Прежде всего отведите шток, положите рейку на шестерню и зафиксируйте ее защелкой. Придерживая модель левой рукой, правой резко потяните рейку на себя - двигатель заведется.
