Автодром для ходовых испытаний моделей. Советы моделисту

Справочник / Аппаратура радиоуправления

 Комментарии к статье

Несложное приспособление, разработанное членами автомодельного кружка Уфимского Дворца детского творчества, мелеет оказаться полезным многим трассовикам. Оно очень облегчает создание миниатюрного автодрома для проведения ходовых испытаний моделей. Мы убедились в этом, испробовав его на деле: "проходка" пазов на трассе ускоряется во много раз.

Основа устройства - Г-образная конструкция из фанеры толщиной 10-12 мм, скрепленная дюралюминиевыми пластинами и усиленная на стыке деревянным бруском. На вертикальную стенку болтами М6 крепится двигатель ДТ-75 на 2800 об/мин. Отверстия для него сверлятся по месту, причем для настройки глубины фрезерования лучше делать их овальными. Патрон для фрезы O 5 мм мы выточили из латуни и посадили на вал двигателя. Чтобы получить паз необходимой глубины, фреза в подготовленном к работе приспособлении должна выступать на 5 мм за нижнюю горизонтальную плоскость.

Для образования пазов на прямых участках трассы к основанию устройства крепится, как показано на рисунке, направляющая планка. Это может быть деревянная рейка, прижимаемая струбцинами, или металлический угольник, фиксируемый болтами с барашковыми гайками. В последнем случае вдоль боковых кромок основания с шагом 100 мм сверлятся отверстия для фиксации направляющей; при использовании рейки достаточно на соответствующих расстояниях нанести риски.

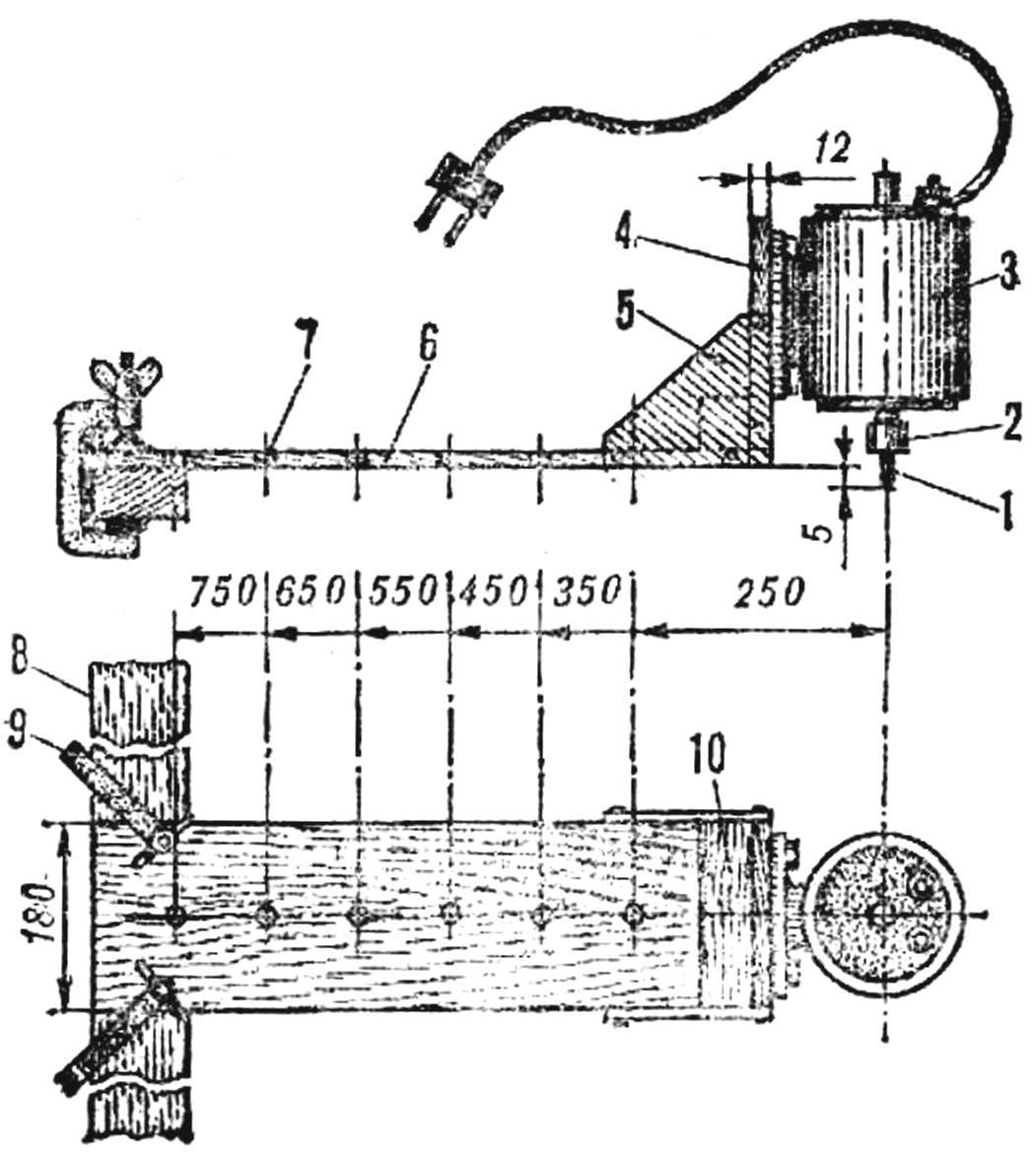

Вариант оснащения приспособления для фрезеровки прямых пазов с использованием деревянной рейки (нажмите для увеличения): 1 - фреза Ø 5 мм, 2 - патрон, 3 - электродвигатель типа ДТ-75 (220 В, 2300 об/мин), 4 - стойка вертикальная, фанера 12-мм, 5 - крепежный уголок, 6 - горизонтальная плоскость, фанера 12-мм, 7 - отверстия для фрезеровки радиусных пазов, 8 - планка для фрезеровки прямых пазов, 9 - струбцины, 10 - деревянный брусок 80х80 мм.

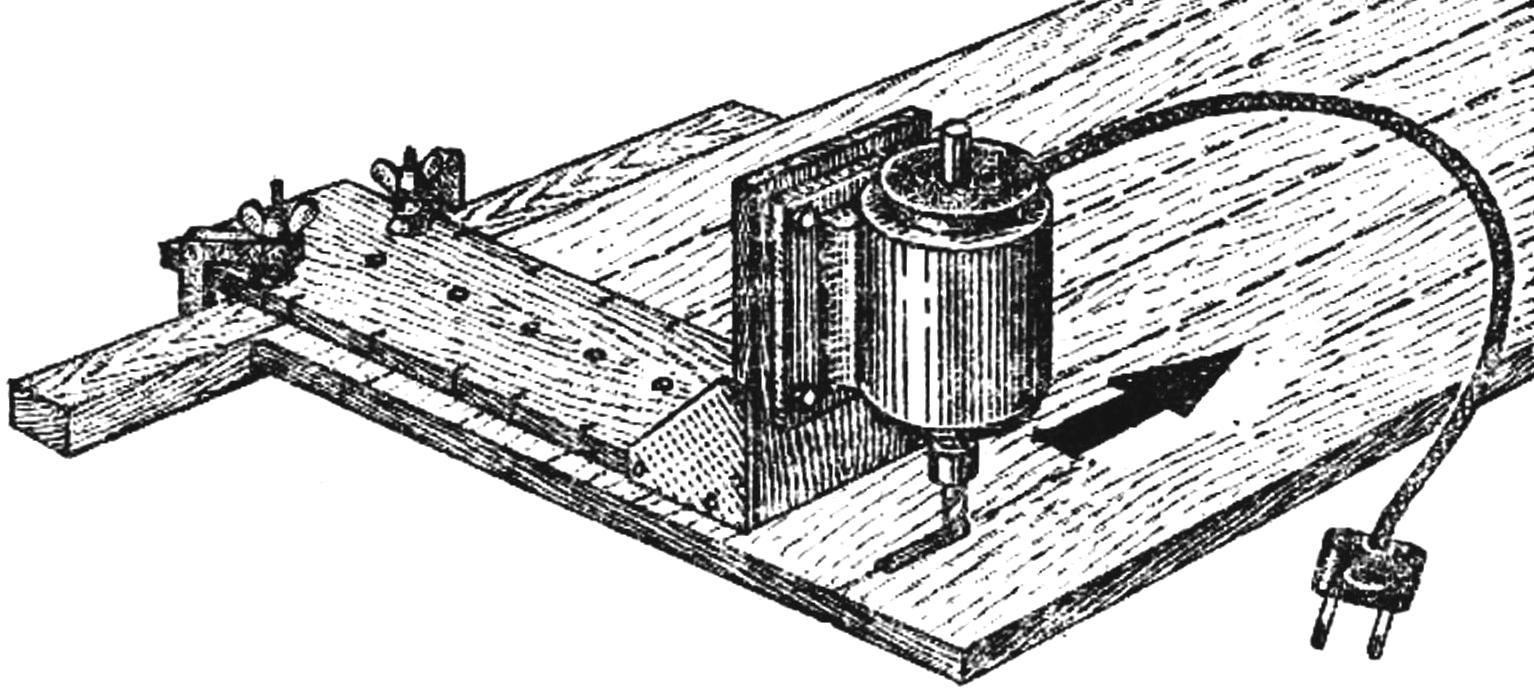

Приспособление для фрезеровки пазов (нажмите для увеличения)

Отверстия по продольной оси основания служат для установки приспособления в рабочее положение при фрезеровании радиусных пазов. Этот процесс тоже несложен. В предварительно размеченном участке будущей трассы просверлите центры предполагаемых закруглений, совмещая с ними поочередно соответствующие отверстия основания (планку-направляющую, разумеется, надо предварительно снять), фиксируйте установку болтом и ведите "дорожные работы".

Фрезеровка с использованием первого и шестого отверстий облегчит вам обрезку краев будущего дорожного полотна и подгонку к нему бортиков.

Автор: В.Вальтер
