Радиотелеграф. История изобретения и производства

История техники, технологии, предметов вокруг нас

Справочник / История техники, технологии, предметов вокруг нас

Комментарии к статье Комментарии к статье

Радиотелеграф - средство для передачи (получения) текстовой информации по радио. Буквы алфавита представлены комбинацией точек и тире (код Морзе). В настоящее время эта технология используется по большей части энтузиастами-любителями, а также в сигналах различных радиомаяков и реже - в служебной связи.

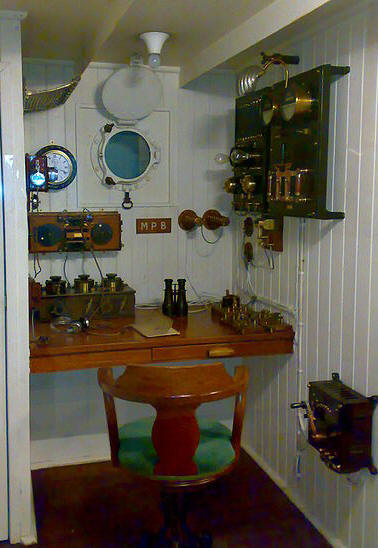

Радиотелеграф
Пункт радиотелеграфной связи на корабле, начало XX в.

Беспроволочный радиотелеграф по праву считают величайшим изобретением конца XIX века, открывшим новую эру в истории человеческого прогресса. Точно так же, как старый электрический телеграф положил начало электротехнике, создание радиотелеграфа послужило исходным пунктом развития радиотехники, а затем и электроники, грандиозные успехи которых мы видим теперь повсюду.

В истории двух этих изобретений можно отметить и другую интересную параллель: создатели телеграфа Земеринг и Шиллинг были первыми изобретателями, которые попытались использовать в интересах человека недавно обнаруженную диковинку - электрический ток, а в основе действия радиотелеграфов Попова и Маркони лежало только что открытое явление электромагнитного излучения. Как тогда, так и теперь техника связи первой востребовала и использовала новейшее достижение науки.

В электрическом телеграфе носителем сигнала является электрический ток. В радиотелеграфе в качестве этого носителя выступают электромагнитные волны, которые распространяются в пространстве с огромной скоростью и не требуют для себя никаких проводов. Открытие электрического тока и открытие электромагнитных волн отделяют друг от друга ровно сто лет, и на их примере можно видеть каких разительных успехов достигла за этот век физика. Если электрический ток, как мы помним, был обнаружен Гальвани совершенно случайно, то электромагнитные волны впервые проявили себя в результате совершенно целенаправленного эксперимента Герца, который прекрасно знал, что и как ему надо искать, потому что еще за двадцать лет до его замечательного открытия существование электромагнитных волн с математической точностью было предсказано великим английским физиком Максвеллом.

Чтобы понять принцип действия радиотелеграфа, вспомним, что такое электрическое поле и что такое магнитное поле. Возьмем пластмассовый шарик и потрем его шерстяной тряпочкой - шарик после этого обретет способность притягивать к себе мелкие бумажки и сор. Он, как это обычно говорят, наэлектризуется, то есть получит на свою поверхность определенный электрический заряд. В одной из предыдущих глав уже сообщалось, что этот заряд может быть отрицательным и положительным, причем два шарика заряженных одинаково будут отталкиваться друг от друга с определенной силой, а два шарика с противоположными зарядами будут притягиваться. Почему это происходит? В свое время Фарадей предположил, что каждый шарик создает вокруг себя некое невидимое возмущение, которое он назвал электрическим полем. Поле одного заряженного шарика действует на другой шарик, и наоборот.

В настоящее время гипотеза Фарадея принята наукой, хотя о природе этого поля, о том, что оно из себя представляет как таковое, ничего не известно. Кроме того, что электрическое поле существует, очевидны только два его несомненных свойства: оно распространяется в пространстве вокруг всякого заряженного тела с огромной, хотя и конечной, скоростью 300000 км/с и воздействует на любое другое электрически заряженное тело, оказавшееся в этом поле, притягивая или отталкивая его с определенной силой. Разновидностью такого воздействия можно считать электрический ток. Как уже говорилось, любой электрический ток представляет собой направленное движение заряженных частиц. Например, в металлах, это движение электронов, а в электролитах - движение ионов.

Что же заставляет эти частицы двигаться упорядочение в одном направлении? Ответ известен: этой силой является электрическое поле. При замыкании цепи в проводнике по всей его длине от одного полюса источника питания до другого возникает электрическое поле, которое воздействует на заряженные частицы, заставляя их двигаться определенным образом (например, в электролите положительно заряженные ионы притягиваются к катоду, а отрицательно заряженные - к аноду).

Многое из сказанного об электрическом поле можно отнести к магнитному. Все имели дело с постоянными металлическими магнитами и знают об их свойстве притягиваться и отталкиваться друг от друга в зависимости от того, какими полюсами - одноименными или разноименными - они направлены друг к другу. Взаимодействие магнитов объясняется тем, что вокруг любого из них возникает магнитное поле, причем поле одного магнита действует на другой магнит, и наоборот.

Уже отмечалось, что магнитное поле возникает в пространстве вокруг каждого движущегося заряда и любой электрический ток (который - еще раз повторим это - есть направленный поток заряженных частиц) порождает вокруг себя магнитное поле. Говорилось и об обратном явлении - явлении электромагнитной индукции, когда изменяющееся магнитное поле наводит в проводниках электрический ток. Но почему возникает этот ток и при этом возникает только тогда, когда магнитное поле меняется?

Попробуем в этом разобраться. Возьмем уже рассмотренный выше трансформатор, представляющий собой две катушки, надетые на один сердечник. Включив первичную обмотку трансформатора в сеть, мы получим ток во вторичной обмотке. Это означает, что электроны во вторичной обмотке пришли в направленное движение, то есть какая-то сила начала воздействовать на них. Какова же природа этой силы? Долгое время ученые и электротехники становились в тупик перед этим вопросом. Уже используя трансформаторы, они не могли полностью понять процессы, которые в них происходили. Очевидно было только, что это явление нельзя объяснить единственно воздействием магнитного поля.

Интересную гипотезу, объясняющую это и многие другие электрические явления, выдвинул в 1864 году известный английский физик Максвелл. Чтобы понять ее, заметим, что процесс, который происходит во вторичной обмотке трансформатора, очень похож на тот, что наблюдается в любом проводнике замкнутой электрической цепи - и там и здесь электроны приходят в направленное движение. Но в проводнике цепи это происходит под воздействием электрического поля. Быть может, и во вторичной обмотке трансформатора тоже возникает электрическое поле? Но откуда оно берется?

В замкнутой цепи электрическое поле появляется вследствие включения в нее источника тока (батареи или генератора). Но во вторичной цепи трансформатора, как известно, нет никаких внешних источников тока. Максвелл предположил, что электрическое поле возникает здесь под влиянием изменяющегося магнитного поля. Он пошел дальше и стал утверждать, что два эти поля теснейшим образом связаны между собой, что любое изменяющееся магнитное поле порождает электрическое, а любое изменяющееся электрическое поле порождает магнитное и что они вообще не могут существовать друг без друга, представляя как бы единое электромагнитное поле.

Теорию Максвелла можно пояснить следующим простым примером. Представим себе, что на пружине подвешен заряженный шарик. Если мы оттянем его вниз, а потом отпустим, шарик начнет колебаться вокруг какой-то точки равновесия. Предположим, что эти колебания происходят с очень большой частотой (то есть шарик успевает подняться и опуститься несколько сотен или даже тысяч раз за одну секунду). Теперь будем измерять величину напряженности электрического поля в какой-то точке неподалеку от шарика. Очевидно, она не является величиной постоянной: когда шарик будет приближаться, напряженность увеличится, когда он будет удаляться - она уменьшится. Период этих изменений, очевидно, будет равен периоду колебаний шарика. Другими словами, в этой точке возникает переменное электрическое поле.

Следуя гипотезе Максвелла, мы должны предположить, что это изменяющееся электрическое поле породит вокруг себя изменяющееся с той же периодичностью магнитное поле, а последнее вызовет появление переменного электрического поля уже на большем расстоянии от заряда и так далее. Таким образом, в окружающем шарик пространстве возникнет система периодически изменяющихся электрических и магнитных полей. Образуется так называемая электромагнитная волна, бегущая по всем направлениям от колеблющегося заряда со скоростью 300000 км/с. С каждым новым колебанием шарика в пространство излучается очередная электромагнитная волна. Сколько колебаний, столько и волн. Но сколько бы волн ни излучалось в единицу времени, скорость их распространения строго постоянна.

Если предположить, что шарик совершает одно колебание в секунду, то за это время "головная" часть волны окажется на расстоянии 300000 км от источника излучения. Если частота составляет 1000000 колебаний в секунду, то все эти волны заполнят за 1 секунду пространство, считая по прямой линии в сторону от источника излучения 300000 км. На долю же каждой отдельной волны придется путь в 300 м. Таким образом длина каждой волны напрямую связана с частотой колебания сгенерировавшей ее системы.

Заметим, что эта волна как бы в самой себе имеет все условия для своего распространения. Хотя каждая плотная среда в той или иной степени ослабляет ее силу, электромагнитная волна в принципе может распространяться и в воздухе, и воде, проходить сквозь дерево, стекло, человеческую плоть. Однако наилучшей средой для нее является вакуум. Теперь посмотрим, что произойдет, если на пути распространения электромагнитной волны окажется проводник. Очевидно, электрическое поле волны будет воздействовать на электроны проводника, которые вследствие этого придут в направленное движение, то есть в проводнике возникнет переменный электрический ток, имеющий тот же период колебания и ту же частоту, что и породившее его электрическое поле. Таким образом, можно дать объяснение явлению электромагнитной индукции, открытой Фарадеем.

Понятно, что наш пример несколько идеален. В реальных условиях электромагнитное поле, излучаемое колеблющимся заряженным шаром, будет очень слабым, и напряженность его на большом расстоянии практически равна нулю. Ток, наводимый во вторичном проводнике, будет настолько мал, что его не зарегистрируют никакие приборы. По этой причине при жизни Максвелла его теория не получила экспериментального подтверждения. Многие ученые разделяли его взгляды и искали способ, который помог бы обнаружить электромагнитные волны. Опыты в этом направлении стали исходной точкой для развития радиотехники.

Только в 1886 году немецкий физик Герц провел эксперимент, подтверждавший теорию Максвелла. Для возбуждения электромагнитных волн Герц применил прибор, названный им вибратором, а для обнаружения - другой прибор - резонатор.

Радиотелеграф
Вибратор и резонатор Герца

Вибратор Герца состоял из двух стержней одинаковой длины, которые присоединялись к зажимам вторичной обмотки индукционной катушки. На обращенных друг к другу концах стержней укреплялись небольшие металлические шары. При прохождении индукционного тока через вторичную обмотку катушки между шарами проскакивала искра, и в окружающее пространство излучались электромагнитные волны. Резонатор Герца состоял из согнутой в кольцо проволоки, на обоих концах которой тоже укреплялись металлические шарики. Под действием переменного магнитного поля электромагнитной волны в резонаторе наводился переменный электрический ток, в результате чего между шариками происходил разряд. Таким образом, при разряде в вибраторе наблюдалось проскакивание искры между шариками резонатора. Объяснить это явление можно было только исходя из теории Максвелла, так что благодаря опыту Герца со всей очевидностью было доказано существование электромагнитных волн.

Герц был первым человеком, который сознательно управлял электромагнитными волнами, но он никогда не ставил перед собой задачи создать устройство, позволявшее наладить беспроволочную радиосвязь. Однако эксперименты Герца, описание которых появилось в 1888 году, заинтересовали физиков всего мира. Многие ученые стали искать пути усовершенствования излучателя и приемника электромагнитных волн. Резонатор Герца был прибором очень малой чувствительности и поэтому мог улавливать испускаемые вибратором электромагнитные волны лишь в пределах комнаты. Сначала Герцу удалось осуществить передачу на расстояние 5, а потом - 18 м.

В 1891 году французский физик Эдуард Бранли открыл, что металлические опилки, помещенные в стеклянную трубочку, при пропускании через них электрического тока не всегда обнаруживают одинаковое сопротивление. При возникновении вблизи трубочки электромагнитных волн, например, от искры, полученной посредством катушки Румкорфа, сопротивление опилок быстро падало и восстанавливалось лишь после их легкого встряхивания. Бранли указал, что это их свойство можно использовать для обнаружения электромагнитных волн.

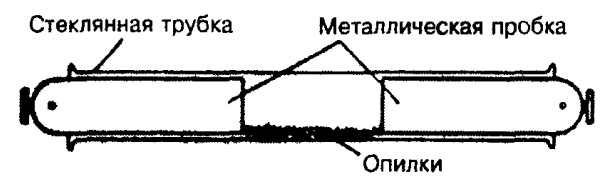

Радиотелеграф
Когерер Бранли

В 1894 году английский физик Лодж впервые использовал трубку Бранли, которую он назвал "когерером" (от латинского coheare - сцепляться, связываться) для того, чтобы регистрировать прохождение электромагнитных волн. Это позволило увеличить дальность приема до нескольких десятков метров. Для восстановления чувствительности когерера после прохождения электромагнитных волн Лодж установил непрерывно действующий часовой механизм, который постоянно встряхивал его. Фактически Лоджу оставалось сделать только шаг, чтобы создать радиоприемник, но он этого шага не сделал.

Впервые мысль о возможности применения электромагнитных волн для нужд связи была изложена русским инженером Поповым. Он указал, что передаваемым сигналам можно придать определенную длительность (например, одни сигналы сделать более длинными, другие - более короткими) и с помощью азбуки Морзе передавать без проводов депеши. Впрочем, устройство это имело смысл только в том случае, если бы удалось добиться устойчивой радиопередачи на большое расстояние. Изучив трубки Бранли и Лоджа, Попов принялся за разработку еще более чувствительного когерера. В конце концов ему удалось создать очень чувствительный когерер с платиновыми электродами, заполненный железными опилками.

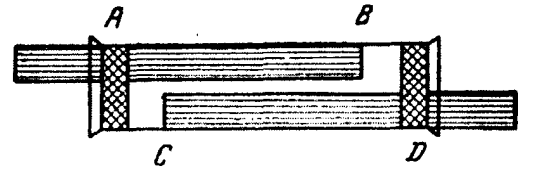

Радиотелеграф
Когерер Попова

Следующей проблемой явилось усовершенствование процесса встряхивания опилок после их слипания, вызванного прохождением электромагнитной волны. Часовой механизм, применявшийся Лоджем для восстановления чувствительности когерера, не обеспечивал надежного действия схемы: такое встряхивание было беспорядочным и могло привести к пропуску сигналов. Попов искал автоматический метод, который бы позволил восстанавливать чувствительность когерера только после того, как сигнал принят.

Проделав много опытов, Попов изобрел способ периодического встряхивания когерера с помощью молоточка электрического звонка и применил электрическое реле для включения цепи этого звонка. Схема, разработанная Поповым, обладала большой чувствительностью, и уже в 1894 году ему удалось с ее помощью принимать сигналы на расстоянии нескольких десятков метров.

Во время этих опытов Попов обратил внимание на то, что дальность действия приемника заметно увеличивается, если присоединить к когереру вертикальный провод. Так была изобретена приемная антенна, использовав которую Попов внес существенные улучшения в условия работы приемника. К 1895 году он создал прибор, который представлял собой первый в истории радиоприемник.

Этот радиоприемник был устроен следующим образом. Чувствительная трубка с металлическими опилками (когерер) укреплялась в горизонтальном положении; к одному выводу трубки присоединялся отрезок проволоки, представлявший собой приемную антенну, а к другому концу - заземленный провод. Электрическая цепь батареи замыкалась через когерер и электромагнитное реле: вследствие большого сопротивления опилок в трубке (до 100000 Ом) ток в цепи батареи был недостаточен для притяжения якоря реле. Но как только трубка подвергалась действию электромагнитных волн, опилки слипались, и сопротивление трубки значительно уменьшалось. Ток в цепи возрастал, и якорь реле притягивался. При этом происходило замыкание второй цепи, и ток направлялся через обмотки звонкового реле, в результате чего звонок приходил в действие. Молоточек ударял по звонку, при этом цепь размыкалась. Молоточек возвращался в исходное положение под действием пружины и ударял по трубке, встряхивая опилки. Таким образом, трубка вновь делалась чувствительна к электромагнитным волнам.

Радиотелеграф

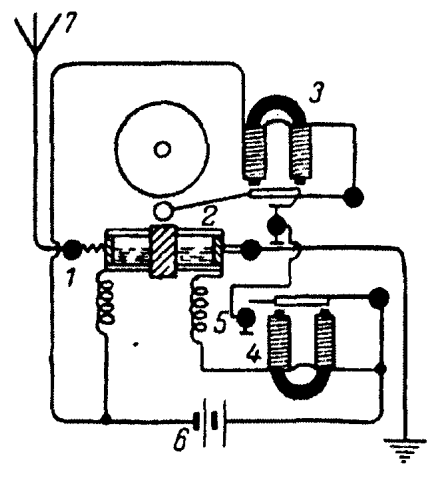

Схема радиоприемного устройства Попова 1890 г.: 1 - зажимы, между которыми укреплялся когерер; 2, 3 - звонковое реле; 4 - электромагнитное реле; 5 - контакт, замыкавший цепь батарея - звонковое реле; 6 - батарея; 7 - антенна

7 мая 1895 года Попов демонстрировал работу своего радиоприемника во время доклада на заседании Русского физико-химического общества. Источником электромагнитных колебаний в его опытах служил передающий вибратор Герца, только в передатчике Попова искровой разрядник включался между антенной и землей. В январе 1896 года в журнале этого общества была опубликована статья Попова с описанием его приемника.

Затем Попов присоединил к своей схеме телеграфный аппарат Морзе и ввел запись на ленту. В результате получился первый в мире радиотелеграф - передатчик и приемник с записью сигналов по азбуке Морзе.

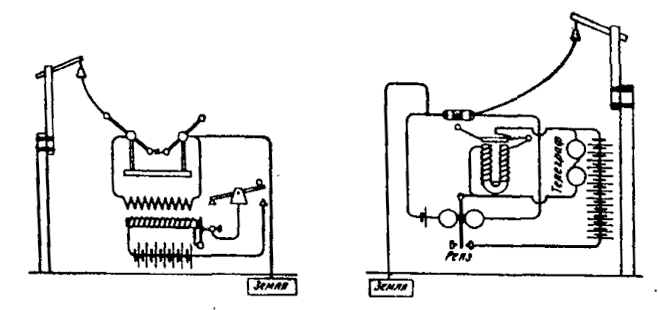

Радиотелеграф
Радиопередатчик и радиоприемник Попова

Рассмотрим внимательно его устройство. Между батареей и первичной обмоткой катушки Румкорфа был включен телеграфный ключ Морзе. При замыкании этого ключа постоянный ток батареи шел через витки обмотки. Прерыватель с большой частотой замыкал и размыкал цепь, в результате чего (смотри главу "Трансформатор") постоянный ток преобразовывался в переменный. Благодаря электромагнитной индукции во вторичной обмотке катушки Румкорфа наводился переменный ток высокого напряжения. Эта обмотка замыкалась на разрядник. Таким образом, каждое замыкание телеграфного ключа порождало потоки искр в разряднике. Короткими или более продолжительными замыканиями производились короткие и долгие потоки искр, которые соответствовали точкам и тире азбуки Морзе. Один полюс разрядника был заземлен, а другой соединен с антенной, которая излучала порожденные разрядником электромагнитные волны в окружающее пространство.

Некоторая часть этих волн попадала в антенну приемника и индуцировала в ней слабый переменный ток. Причем длительность каждого принимаемого импульса тока точно соответствовала продолжительности сигнала разрядника. Устройство приемника было почти таким же, что в предыдущей модели: когерер соединялся с батареей и электромагнитом, реле которого при помощи местной батареи приводило в действие пишущий аппарат Морзе, включенный в цепь вместо звонка. Пока когерер не подвергался действию электромагнитных волн, его сопротивление было настолько велико, что ток в цепи когерера не протекал. Когда же на когерер оказывали действие электромагнитные волны, его сопротивление сильно уменьшалось, и сила тока в цепи возрастала настолько, что электромагнит притягивал свой якорь, включая цепь телеграфного аппарата. Это притяжение не прекращалось, пока электромагнитные волны действовали на когерер.

Одновременно с замыканием цепи приходил в действие молоточек, который ударял по когереру. Сопротивление последнего увеличивалось. Однако если волны продолжали действовать, то сопротивление тотчас опять уменьшалось и состояние малого сопротивления продолжалось несмотря на сотрясения. Все это время телеграфный аппарат чертил линию на ленте. И только когда воздействие электромагнитных волн прекращалось, проявлялось действие сотрясения, и сопротивление увеличивалось до прежней величины - аппарат выключался до появления новой волны. Таким образом на телеграфной ленте вычерчивались точки и тире, соответствующие сигналам пересылаемой депеши. 24 марта 1896 года Попов демонстрировал свою аппаратуру на заседании Российского физико-химического общества и произвел передачу сигналов на расстояние 250 м. Первая в мире радиограмма состояла из двух слов "Генрих Герц".

Одновременно с Поповым свою радиотелеграфную установку создал молодой итальянец Гульельмо Маркони. С детства он горячо интересовался электричеством, а потом увлекся идеей беспроволочного телеграфа. В 1896 году он собрал передатчик и приемник, очень похожие по своему устройству на те, которые изобрел Попов. В том же году Маркони привез свое изобретение в Англию. Мать его была англичанка, и благодаря ее связям он был хорошо принят на Британских островах. В 1896 году Маркони получил английский патент на свой радиотелеграф (это был первый патент, взятый на телеграфирование без проводов; таким образом, с формальной точки зрения, Маркони вполне справедливо считается изобретателем радио, так как первым сумел запатентовать свое изобретение).

В июне 1897 года было организовано акционерное общество для применения изобретения Маркони. В свои 23 года он проявил удивительную изобретательность и предприимчивость. С первых же шагов его предприятие получило солидную финансовую основу. При любой возможности Маркони старался демонстрировать, какие выгоды давало новое средство беспроводной связи. Так, в июне 1898 года должны были состояться традиционные парусные гонки в районе Дублина. Эти гонки всегда привлекали к себе всеобщее внимание. Маркони отправился в Дублин и договорился с одной из крупных ирландских газет, что будет передавать ей по радио с парохода, находившегося в районе гонок, все сведения, которые могут интересовать публику для помещения их в экстренных выпусках газеты.

Опыт удался полностью. В течение нескольких часов Маркони вел передачу, которая принималась редакцией. Полученные таким образом сведения опережали всякие другие, и газета значительно увеличила тираж. Для Маркони это тоже был большой успех: в короткий срок акционерный капитал его общества удвоился, достигнув 200 тысяч фунтов стерлингов. Это дало ему возможность быстро совершенствовать свой радиотелеграф. Через несколько лет он уже значительно опережал в своих разработках Попова.

Одним из главных элементов первых радиоприемников был когерер. Естественно поэтому, что основные усилия изобретателей, стремившихся усилить чувствительность приемных аппаратов, были направлены именно на его совершенствование. Маркони первый обратил внимание на важное свойство когерера, а именно - на зависимость его действия от величины приложенного к нему напряжения высокочастотных колебаний. Чтобы возможно полнее собрать энергию магнитного поля, создаваемого наведенным в антенне ничтожно малым током, необходимо было его усилить. Маркони нашел простой и остроумный способ решения этой проблемы. В 1898 году он включил в свой радиоприемник джиггер (что значит "сортировщик") - высокочастотный трансформатор, первичная обмотка которого включалась в одну цепь с антенной, а вторичная - подводилась к когереру. В том же году Маркони взял патент на эту схему.

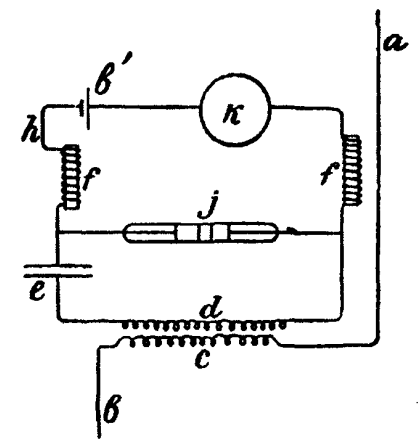

Радиотелеграф
Приемник Маркони с джиггером

Проводники a и b обозначают здесь цепь антенны, в которую была включена первичная обмотка джиггера c. В результате трансформации напряжение слабого антенного тока во вторичной цепи значительно возрастало. С джиггера d сигнал попадал на когерер j, к которому была подключена батарея b' и реле K, включавшее телеграфный аппарат, как это было в прежних схемах. Это простое нововведение позволило в несколько раз повысить чувствительность первых радиоприемных станций. Дальность передачи сразу повысилась с 30 до 85 миль. В том же году Маркони осуществил передачу через Ла-Манш.

Другой чрезвычайно важный шаг в направлении увеличения чувствительности приемника был сделан в 1899 году ближайшим помощником Попова Рыбкиным. В одном из опытов, проводимых им, оказалось, что из-за дальности расстояния приборы не действовали. Не будучи уверен в их полной исправности Рыбкин попробовал включить в цепь когерера вместо реле и телеграфного аппарата обыкновенную телефонную трубку и узнал, что каждый разряд на станции вызывает слабый треск в телефоне, так что можно было легко принять на слух любую депешу. Самым поразительным здесь было то, что когерер при таком включении не требовал встряхивания. Явление это, в то время не совсем понятное, было объяснено только несколькими годами позже.

Дело в том, что если обычно когерер работал как переменное сопротивление, которое в результате спекания металлических зерен менялось почти от бесконечности до сравнительно небольшой величины, то в данной схеме он действовал на совершенно иной основе и представлял собой не что иное, как детектор в современном понимании этого слова, то есть устройство, пропускавшее ток только в одном направлении, имевшее одностороннюю проводимость и превращавшее (выпрямлявшее) переменный ток в пульсирующий постоянный. Выпрямленные детектором ничтожные антенные токи были совершенно недостаточны для приведения в действие телеграфного реле, но зато оказывались в состоянии действовать на весьма чувствительный прибор - мембрану телефонной трубки, порождая слабые звуковые волны точно так же, как это было в обыкновенном телефоне. Приложив телефон к уху, можно было слышать длинные и короткие потрескивания, соответствующие точкам и тире азбуки Морзе.

Приемное устройство с переходом на телефон сильно упростилось. Не стало механизма, записывающего телеграфные знаки, уменьшилась батарея, отпала необходимость в постоянном встряхивании металлического порошка. Если в прежнем приемнике, работавшем на записывающий аппарат, помехи от грозовых разрядов приводили часто к ложным срабатываниям реле и искажали записи, то прием на слух при известном навыке телеграфиста давал больше возможности для выделения правильно чередующихся телеграфных знаков на фоне хаотического треска помех. Но самым существенным преимуществом нового приемника была его более значительная чувствительность.

Следующий шаг в совершенствовании радиоприемников был связан с повышением их избирательности, так как первые же попытки перейти от опытов к практическому использованию электромагнитных волн для передачи сигналов на расстояние со всей остротой показали, что дальнейшее развитие этого нового вида связи и его широкое применение окажется возможным лишь в том случае, если будут найдены эффективные способы, позволяющие одновременно работать в эфире нескольким передающим станциям.

Для случая с проводной связью эта задача решалась тогда очень просто. Достаточно было каждый из приемных аппаратов, расположенных в каком-либо пункте, соединить своими индивидуальными проводами с соответствующей передающей установкой. Но как следовало поступить в случае беспроволочной передачи? Опыты работы первых станций Попова и Маркони сразу же вскрыли все несовершенство в этом отношении применявшейся тогда аппаратуры. Прием сигналов в зоне действия двух одновременно работающих станций оказывался из-за взаимных помех совершенно невозможным. Выход был найден в передаче радиотелеграфных сигналов волнами различной длины с использованием для их выделения в приемном устройстве явления резонанса.

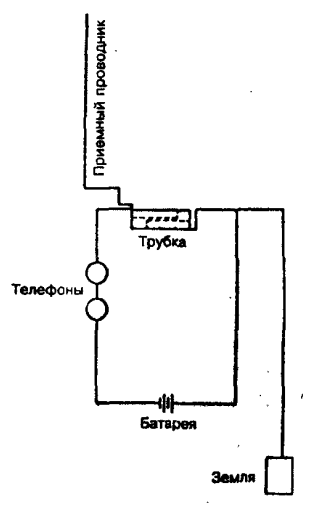

Радиотелеграф
Схема телефонного приемника Попова

Чтобы разобраться в сути этого способа, рассмотрим подробнее свойства индуктивной катушки и конденсатора. Представим себе катушку с большим количеством витков, по которой проходит переменный ток. Изменяющийся электрический ток, как уже говорилось прежде, порождает в окружающем пространстве изменяющееся магнитное поле, которое в свою очередь создает изменяющееся электрическое поле. Это электрическое поле индуцирует в витках катушки электрический ток, направленный навстречу основному - происходит явление, называемое самоиндукцией. Внешне этот эффект проявляется, в частности, в том, что при замыкании цепи ток в любой катушке достигает своего максимального значения не сразу, а с некоторым опозданием по сравнению, например, с обычным прямолинейным проводником.

При размыкании сети изменяющееся электрическое поле индуцирует в катушке ток, совпадающей по направлению с основным, в связи с чем ток в катушке сохраняется еще некоторое время после отключения питания. Это свойство катушки задерживать и как бы сохранять в себе некоторое время ток без всякого внешнего воздействия характеризуется особой величиной, называемой индуктивностью. Каждая катушка имеет свою индуктивность, величина которой зависит от размеров проводника и его формы, но не зависит от протекающего тока.

Что касается конденсатора, то он обычно представляет собой две пластинки, расположенные очень близко друг напротив друга, но разделенные диэлектриком, то есть веществом, не пропускающим электрический ток. Пластинки конденсатора называются его обкладками. Если подключить обкладки конденсатора к полюсам источника постоянного тока (например, к электрической батарее), то на них будет накапливаться электрический заряд, который сохранится и после того, как батарея будет отключена. Способность конденсатора накапливать заряд определяется его электроемкостью. Каждый конденсатор имеет свою электроемкость, причем величина ее зависит от площади пластин, от расстояния между ними и от свойств диэлектрика, их разделяющего. Если обкладки конденсатора соединить кусочком проволоки, то произойдет его быстрая разрядка - электроны с той пластины, где они находились в избытке, перетекут на другую, где их не хватало, после чего заряд каждой из обкладок будет равен нулю.

Ну а если конденсатор разряжать не сам на себя, а через индукционную катушку? В этом случае наблюдается очень интересное явление. Представим себе заряженный конденсатор, к обкладкам которого присоединили катушку. Очевидно, конденсатор начнет разряжаться, и в цепи появится электрический ток, однако сила его не достигнет сразу максимального значения, а будет увеличиваться постепенно вследствие явления самоиндукции в катушке. В тот момент, когда конденсатор полностью разрядится, сила тока в катушке достигнет максимальной величины. Что же получится?

Несмотря на то что обе пластины конденсатора уже будут иметь нулевой заряд, протекание тока через катушку продолжится, поскольку вследствие той же самоиндукции ток в катушке не может прекратиться мгновенно. Катушка словно превратится на несколько мгновений в источник тока и будет заряжать конденсатор точно так же, как это делала электрическая батарея. Только теперь заряды пластин меняются местами - та, которая, до этого была отрицательно заряженной, становится положительной, и наоборот. В результате, когда ток в катушке будет равен нулю, конденсатор окажется снова заряженным. Он, впрочем, в то же мгновение опять начнет разряжаться через катушку, и весь процесс повторится в обратном направлении. Если бы не было неизбежных потерь электроэнергии, такая перезарядка могла бы происходить сколь угодно долго.

Описанное явление называют электрическими колебаниями, а систему конденсатор - катушка, в которой происходят эти колебания, - колебательным контуром. В зависимости от того, сколько раз за одну секунду конденсатор успеет перезарядиться, говорят о той или иной частоте колебаний. Частота колебаний напрямую связана со свойствами колебательного контура, прежде всего, индуктивностью катушки и емкостью конденсатора. Замечено, что чем меньше эти величины, тем больше частота колебаний в контуре, то есть конденсатор успевает большее число раз перезарядиться за одну секунду.

Как и любые колебания (например, колебания маятника), колебания в системе конденсатор - катушка, если их не поддерживать извне, со временем прекратятся, так как первоначальная энергия будет расходоваться на нагрев проводов и электромагнитное излучение. Это означает, что с каждым колебанием максимальная величина тока в катушке и максимальное напряжение на обкладках конденсатора будут все меньше и меньше. Однако точно так же, как колебание маятника в механических часах, электрические колебания можно поддерживать, если, к примеру, подключить конденсатор к внешнему источнику переменного тока. Но переменный ток, как мы помним, тоже изменяет свою величину с определенной частотой, или, говоря другими словами, имеет собственную частоту колебаний.

Любой колебательный контур не безразличен к тому, какую частоту колебания имеет питающий его ток. Если, к примеру, этот ток имеет слишком большую или слишком маленькую частоту колебания по сравнению с частотой колебания самого контура, то сила тока и его напряжение в колебательном контуре никогда не будут большими (поскольку это внешнее воздействие будет больше мешать его собственным колебаниям, чем помогать им). Однако в тех случаях, когда частота колебаний внешнего тока близка к собственной частоте колебаний контура, сила тока и напряжение контурного тока начинают возрастать и достигают своего максимума при полном совпадении этих частот. В этом случае говорят, что колебательный контур находится в резонансе. Особенно ярко проявляется резонанс в контурах с небольшим сопротивлением. В этом случае напряжение на конденсаторе и катушке может во много раз превосходить внешнее напряжение питающего тока. Происходит своего рода всплеск или бросок напряжения.

Явление электрического резонанса и было использовано для осуществления избирательной радиосвязи. Маркони одним из первых стал настраивать колебательные контуры передающей и принимающей станций на одну и ту же частоту. Для этого он, в частности, использовал свой джиггер, включая параллельно его вторичной обмотке конденсатор и получая таким образом колебательный контур. Схема передатчиков также была изменена включением в цепь антенны индуктивных катушек и конденсаторов, так что каждая передающая станция могла передавать сигналы с определенной частотой колебания волны. Поскольку теперь несколько радиостанций передавали сообщения каждая со своей частотой, то излучаемые ими волны возбуждали в приемной антенне переменные токи различных частот. Но приемник выбирал только те сигналы, частота которых совпадала с собственной частотой колебания его колебательного контура, ведь только в этом случае наблюдалось явление резонанса. Джиггер в этой схеме работал как фильтр и усиливал не любой антенный ток (как это было прежде), а выделял среди них ток той частоты, на которую был настроен данный приемник. С этого времени резонансные контуры стали неотъемлемой частью как приемных, так и передающих устройств.

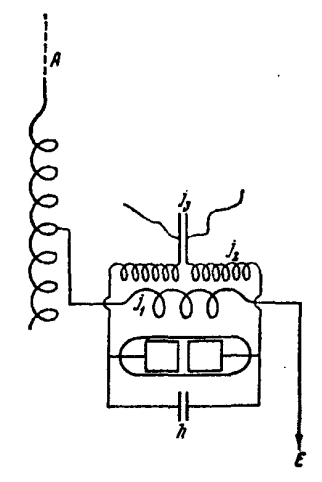

Радиотелеграф
Схема настраивающегося колебательного контура приемника Маркони: J1 и Р - обмотки джиггера; h - конденсатор; А - антенна; Е - заземление. (Из остальных элементов радиоприемника показан только когерер, поскольку подключение их такое же, как и на предыдущих схемах.)

В начале XX века уже несколько десятков ученых во многих странах с увлечением занимались беспроволочным телеграфом. Однако наибольшие успехи по-прежнему были связаны с именем Маркони, который, несомненно, был одним из самых выдающихся радиотехников этого времени. После ряда опытов передачи на большие расстояния Маркони сделал поразительное открытие - оказалось, что выпуклость земного шара нисколько не мешает движению электромагнитных волн. Это подтолкнуло его к эксперименту по телеграфированию через океан. Уже в 1901 году состоялась первая в истории трансатлантическая радиопередача, во время которой помощник Маркони, Флеминг, передал с английской станции в Польдю кодом Морзе букву "S", а Маркони, находившийся на другом берегу Атлантического океана, на острове Ньюфаундленде, принял ее на расстоянии 1800 миль.

Следующим важным моментом в усовершенствовании приемников стало создание новых волноуловителей (детекторов). Когерер Бранли сыграл важную роль в первые годы развития радиосвязи. Однако он был слишком капризным и сложным в обращении. Кроме того, его приходилось постоянно встряхивать для восстановления способности отзываться на очередной радиосигнал. Одной из центральных задач стало создание "самонастраивающегося" когерера. Первая попытка в этом направлении была сделана в 1899 году Поповым с телефоном. Вторая Маркони, сконструировавшего в начале XX века свой магнитный детектор.

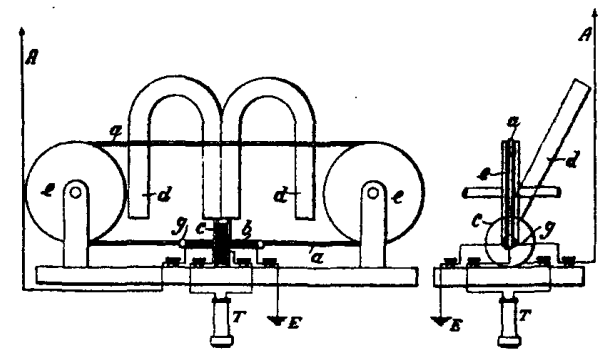

Радиотелеграф
Магнитный детектор Маркони: а - бесконечная металлическая лента; b - первичная обмотка; dd - постоянные магниты; ее - ролики; g - стеклянная трубка, через которую проходит лента; А - воздушный привод; Е - земля; Т - телефон

Принцип действия магнитного детектора основывался на явлении так называемого гистерезиса. Дело в том, что обычно железо намагничивается с некоторым опозданием во времени. Однако намагничивание можно усилить, если в момент воздействия внешнего магнитного поля вызвать заметное сотрясение молекул железа. Это можно сделать путем механического удара или коротким импульсом другого магнитного поля. Данное явление и было использовано Маркони.

В его магнитном детекторе на два роликовых диска натягивалась бесконечная лента из мягкой железной проволоки, двигавшаяся со скоростью пять дюймов в секунду и проходившая под полюсами двух постоянных магнитов внутри небольшой стеклянной трубки. На эту трубку наматывались первичная и вторичная обмотки, причем первичная обмотка включалась в цепь антенны, а вторичная присоединялась к телефону. Проходя под полюсами магнита, железная лента намагничивалась сначала в одном, а потом в противоположном направлении.

Само перемагничивание происходило под средними сдвоенными одноименными полюсами, но не тотчас в момент прохождения под ними ленты, а несколько запаздывая (из-за упомянутого выше свойства железа). Картина магнитных линий, исходивших из полюсов и замыкавшихся в железной проволоке, искажалась, и магнитные линии представлялись как бы увлекаемыми проволокой в сторону движения. Высокочастотное магнитное поле, образовавшееся внутри первичной обмотки во время прохождения принимаемого радиосигнала, мгновенно ослабляло явление гистерезиса в железной проволоке и производило в ней ударное перемагничивание. Конфигурация силовых линий резко изменялась, и они устанавливались в том положении, которое свойственно им при неподвижной проволоке. Это внезапное смещение силовых линий создавало мгновенный ток во вторичной обмотке, вызывавший звук в телефоне. Прибор не требовал встряхиваний и был всегда готов к приему очередного сигнала. В те же годы другими радиотехниками были предложены другие типы детекторов.

С этого времени началось бурное развитие радиотехники. В 1902 году, используя свой магнитный детектор, Маркони провел серию замечательных опытов на итальянском военном крейсере "Карло Альберто". Во время плавания из Италии в Англию и Россию он совершенно свободно вел прием на расстоянии 2000 км от Польдю, где находилась передающая станция. В ноябре того же 1902 года была устроена официальная радиосвязь между США и Англией. Президент Рузвельт и король Эдуард VIII обменялись приветственными радиограммами. А в октябре 1907 года фирма Маркони открыла для широкой публики первую в истории радиотелеграфную станцию, передающую сообщения из Европы в Америку. Интерес к этой новинке оказался огромным - в первый же день было передано 14 тысяч слов.

Автор: Рыжов К.В.
