Томограф. История изобретения и производства

Справочник / История техники, технологии, предметов вокруг нас

 Комментарии к статье

Магнитно-резонансный томограф (МРТ), ядерно магнитно-резонансный томограф (ЯМРТ) или магнитно-резонансная томография (МРТ), является основным инструментом медицинской техники для создания изображений, используемых в радиологии для подробной визуализации внутренних структур и органов человека. Томограф обеспечивает хороший контраст между различными мягкими тканями тела, что делает его особенно полезным при исследованиях мозга, мышц, сердца и диагностики рака по сравнению с другими медицинскими методами визуализации, такими, как рентгеновская компьютерная томография (КТ) или рентгенография.

В отличие от компьютерного томографа или традиционного рентгеновского аппарата в магнитно-резонансном томографе не используются ионизирующие излучения. Вместо этого он использует мощные магнитные поля, чтобы выровнять намагниченность некоторых атомов в теле, а затем использует радиочастотные поля чтобы систематически изменять направление этой намагниченности. Это приводит к появлению вращающегося магнитного поля, регистрируемого сканером и позволяет построить образ сканируемой области тела.

Магнитно-резонансный томограф использует относительно новую технологию. Первые изображения с томографов были опубликованы в 1973 году, а первый снимок поперечного сечения живой мыши - в январе 1974 года. Первые исследования, проведенные на людях, были опубликованы в 1977 году. Для сравнения, первый рентгеновский снимок человека был сделан в 1895 году.

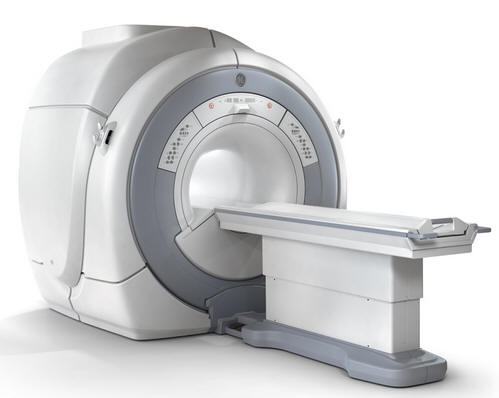

Томограф

Среди появившихся в последние годы методов диагностики особенно информативны, по мнению ученых-медиков, так называемые интраскопические методы, рентген-компьютерная томография, ядерно-магниторезонансная (ЯМР) томография и ЯМР-спектроскопия, а также позитронно-эмиссионная томография (ПЭТ).

Когда подозрительный участок или орган освещается лазерным импульсом, спектральный отклик - своего рода оптическая подпись - раковой ткани заметно отличается от отклика нормальной ткани. Наиболее известным сегодня примером трехмерной визуализации может служить компьютерная томография.

Обычные методы, даже при очень хорошей рентгеновской трубке и сверхчувствительной фотопленке, дают нечеткое и сильно "зашумленное" изображение, к тому же только двумерное, так что правильно его интерпретировать - отдельная наука.

"Методы диагностики за последние годы сделали небывалый скачок, - рассказывает академик Терновой, - благодаря компьютерным технологиям. Около 20 лет назад создали рентгеновский компьютерный томограф - и стало возможным изучать структуру человеческого мозга, не вскрывая черепную коробку. А нынешняя аппаратура обладает такими свойствами, что можно непосредственно наблюдать, например, сокращающееся сердце. Поэтому традиционная, инвазивная диагностика ("инвазия" означает "проникновение") постепенно уходит в прошлое. Скажем, с помощью магнитно-резонансного томографа внутренние органы видны в действии даже без введения контрастных веществ, которые "очерчивают" их контуры.

...Принцип его действия основан на двух тривиальных фактах: во-первых, человеческое тело состоит главным образом из воды, причем ее молекулы образуют химические связи с белками и другими структурами, разными в разных тканях; во-вторых, молекула воды есть диполь. В организме эти диполи ориентированы, разумеется, как попало и к тому же вращаются. Но если ненадолго поместить человека в магнитное поле (довольно сильное, но не настолько, чтобы представлять опасность для здоровья), все молекулы воды поворачиваются "лицом" в направлении его силовых линий. Затем подают особую радиочастоту - она придает диполям дополнительную энергию и отклоняет их от заданной магнитным полем ориентации на тот или иной угол. Собственно, в том и все дело, что углы разные, их величина зависит от внутренней структуры органа или ткани, а также - что особенно важно - от наличия патологий.

Внешний радиоимпульс подается всего на какое-то мгновение, но его достаточно. Потом молекулы воды возвращаются в прежнее положение, опять выстраиваясь в магнитном поле. При этом они сбрасывают лишнюю энергию - ее регистрируют особые катушки (даже если она очень мала!). Полученные данные поступают в компьютер, там обрабатываются..."

В отличие от традиционных рентгеновских методов томография представляет собой объемную реконструкцию внутренних органов на основе числовых данных, являющихся характеристиками физических свойств тканей. На ЯМР-томографе можно получить, например, трехмерное изображение плода. Врач может рассматривать мельчайшие детали, как угодно преобразовывать изображение, его можно также легко сжимать, архивировать, передавать по каналам связи для участия в телеконсилиумах и т д.

При обследовании на рентгеновском томографе пациент ложится на стол таким образом, чтобы та часть тела, изображение которой требуется получить, находилась бы в пределах кругового отверстия в раме томографа. В верхней части рамы обычно располагаются рентгеновский источник и коллиматор - устройство, преобразующее расходящийся пучок лучей в тонкий направленный поток. В нижней части рамы находится линейка детекторов рентгеновского излучения, как бы заменяющая пленку. При необходимости врач может предварительно ввести в организм пациента химическое вещество, позволяющее улучшить визуальный контраст между исследуемым органом и окружающими тканями. Когда включается рентгеновский источник, тонкие, как карандаш, лучи просвечивают тело и данные, регистрируемые детектором, передаются в компьютер. По мере того как рама поворачивается вокруг пациента, этот процесс повторяется много раз, и каждый раз данные от детекторов, соответствующие набору разных положений, обрабатываются компьютером.

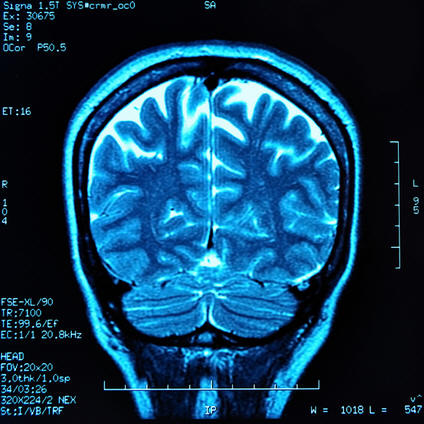

Томограмма головного мозга

Благодаря математическому алгоритму, основанному на известном в классической интегральной геометрии преобразовании Радона, набор численных показаний детекторов превращается в картинку на экране. Томографическая установка, основанная на явлении ядерного магнитного резонанса (ЯМР-томограф), обычно представляет собой трубу, содержащую длинный цилиндрический магнит, и обмотки, в которых возбуждается ток, соответствующий посылаемому и принимаемому радиочастотным сигналам. Строго говоря, магнитный резонанс - сугубо квантовое явление, и для его объяснения нужно привлекать стандартные квантово-механические понятия.

Суть явления в том, что сильное постоянное магнитное поле, создаваемое цилиндрическим магнитом, выстраивает хаотически ориентированные спины ядер атомов водорода в теле пациента вдоль единого направления, подобно тому как железные опилки выстраиваются вдоль невидимых линий поля вблизи магнита. Когда через камеру-трубу томографа проходит специально возбуждаемый - зондирующий - радиочастотный импульс, магнитное поле импульса, хотя и слабое, все же на какое-то время слегка отклоняет выстроившиеся спины от заданного направления, и они начинают колебаться, как говорят, прецессировать, вокруг направления сильного поля постоянного магнита, подобно закрученному волчку, который слегка подтолкнули.

Ядра атомов при этом резонируют, то есть тоже испускают слабый радиосигнал, который можно зарегистрировать чувствительными детекторами. Когда же зондирующий радиочастотный импульс выключается, спины возвращаются в упорядоченное состояние и генерируемый ядрами сигнал затухает.

По времени этого затухания и другим характеристикам сигнала, обрабатываемым компьютером, можно судить о химическом составе и биологических свойствах тканей. Для каждой точки изображения на экране собираются и усредняются данные от резонирующих водородных ядер (протонов) в исследуемом внутреннем органе, при этом каждому полученному значению присваивается свой цвет. В результате области с различной плотностью протонов и, соответственно, неоднородные по составу тканей оказываются отмеченными разными цветами.

В отличие от рентгеновского обследования ЯМР-метод абсолютно безвреден и гарантирует намного лучший контраст между разными типами тканей, что позволяет легко различать здоровые и пораженные участки. ЯМР-томография особенно успешно применяется при диагностике патологий центральной нервной системы и костно-мышечного аппарата, а также для распознавания опухолей на фоне здоровых тканей.

Однако ЯМР-томография завоевывает все новые позиции. Перспективный метод диагностики легких с помощью ЯМР-томографии, например, разработан в Германии. Он был представлен на выставке "Expo-2000" в Ганновере и заслужил высокую оценку специалистов и прессы.

Для диагноза легочных заболеваний немецкие медики ежегодно делают двадцать один миллион рентгеновских снимков. Однако эти снимки недостаточно контрастны, а рентгеновское излучение вредно для организма. Иное дело - ЯМР-томография.

При многих заболеваниях, протекающих с нарушением дыхания, таких, например, как астма или эмфизема, ЯМР-томограф дает недостаточно четкое изображение - из-за незначительной плотности легочной ткани. А столь важные для диагностики легкого вещества, как кислород и азот, вовсе не регистрирует. Поэтому исследователи пытаются улучшить снимки легкого тем, что вынуждают пациентов вдыхать безопасные газы в качестве контрастного вещества.

Особенно перспективны поляризованные инертные газы. Испытания показали, что насыщение легкого ими позволяет получить отчетливое изображение. Лучшее в сравнении с водородом намагничивание поляризованных инертных газов облегчает работу томографа. Таким образом, медики могут не только диагностировать на ранней стадии астму, муковисцидоз и другие легочные заболевания, но и дополнительно проверить эффективность лечения.

В Германии основы нового метода заложили Эрнст Вильгельм Оттен и Вернер Гайль из Института физики при Университете в Майнце. Оттен и Гайль избрали для своих опытов в качестве контрастного средства гелий-3. На их взгляд, ксенон здесь не очень подходит, так как он всасывается кровью и оказывает наркотическое воздействие на пациентов.

И вот, используя ЯМР-томограф и поляризованный гелий-3 в качестве контрастного вещества, Оттен и Гайль, совместно с радиологом из Майнца Манфредом Теленом и экспертами Немецкого ракового исследовательского центра в Гайдельберге, получили наконец отчетливое изображение воздушного распределения в легком. Новый метод в эксперименте с одной тридцатилетней испытуемой позволил констатировать признаки уже застаревшей легочной эмфиземы. И это при том, что хотя особа и курила, но чувствовала она себя совершенно здоровой и на легкие не жаловалась.

Другой пример - использование ядерно-магниторезонансного томографа для диагностики инфаркта вместо сердечного катетера.

Обследование сердца с помощью ЭКГ, ультразвука и облучения радиоактивными изотопами не всегда приводит к удовлетворительным результатам. В таких случаях часто показана диагностика с помощью сердечного катетера, который вводят в сердце через кровеносные сосуды. Это серьезная нагрузка для организма обследуемого, и многие пациенты предпочитают традиционной методике новую, самую современную, безвредными для человека магнитными полями: сердце "просвечивает" ядерно-магниторезонансный томограф. Предшествующие модели ЯМР-томографов из-за слишком длительных периодов измерений давали недостаточно четкие изображения (сердце непрестанно бьется, и снимок "с большой выдержкой" получается смазанным). Новейшие устройства, улучшенное аппаратное и программное обеспечение позволяют делать достаточно четкие снимки сердца в промежутках между его ударами.

"Точность теперь явно выше, чем при прежних неинвазивных методах, - поясняет Айке Нагель из Немецкого центра сердца в Берлине. - Используя технику, число обследований с помощью сердечного катетера можно сократить, по меньшей мере, на 20 процентов". А по оценке оптимистов - наполовину.

Будучи прибором для всесторонней диагностики, ЯМР-томограф изображает сердце и большие артерии пространственно, измеряет параметры кровоснабжения и распознает омертвевшую ткань. Щадящий высокотехнологичный метод подходит как для профилактики, так и для лечения сердечных больных.

ЯМР-томография избавляет инфарктных пациентов от излишних нагрузок. С помощью этого метода можно предсказать, обещает ли вообще успех расширение сосуда или операция на анастомозе. Это показали ученые из Северо-Западного университета в Чикаго в своем клиническом исследовании.

Очень важно, что новая техника может оградить от опасных вмешательств многих юных пациентов. Сильные магнитные поля, воздействию которых подвергаются обследуемые, практически безвредны - по крайней мере, так считает современная наука. Альтернативные методы, к примеру, компьютерная и позитронно-эмиссионная томография, работают, напротив, с небезопасными для организма субстанциями - рентгеновскими лучами и радиоактивными изотопами.

Своего рода бум испытывает томографическая профилактика сердечно-сосудистых заболеваний в столице Тайваня Тайбэе. Там недавно открылся специальный центр осмотра, где примерно получасовое обследование сердца и сосудов ЯМР-томографом стоит тысячу долларов, при этом расслабиться пациентам помогают видеоочки и приятная музыка...

Автор: Мусский С.А.
