Сверхглубокое бурение скважин. История изобретения и производства

Справочник / История техники, технологии, предметов вокруг нас

 Комментарии к статье

Земля как объект исследования геологии доступна для прямого наблюдения только с поверхности. О ее составе и строении можно судить лишь по косвенным данным. Оттого и стремятся геологи проникнуть как можно дальше в глубь Земли с помощью бурения. Современная техника позволяет бурить скважины на континентах глубиной до 10-15 километров.

Буровые скважины чаще всего делают для разведки месторождений полезных ископаемых, для извлечения из недр воды, нефти и газа, а также для инженерных изысканий и других прикладных целей. Кроме того, с 1970-х годов бурение все шире используется как метод решения фундаментальных научных проблем современной геологии. Кстати, сами результаты научного бурения во многом оказались неожиданными и заставили пересмотреть теоретические представления, которые до этого казались очевидными и незыблемыми.

Начало систематического научного бурения относится к 1960-м годам. В 1968 году в США было спущено на воду специальное буровое судно, и началась реализация международной программы глубоководного бурения в океанах. За более чем тридцатилетнюю историю в Мировом океане пробурили сотни скважин, которые пересекли рыхлые осадки океанского дна и углубились в подстилающие базальты. Самая глубокая из скважин была пробурена в Тихом океане к югу от берегов Коста-Рики. Ее глубина достигла 2105 метров ниже океанского дна. Океанское бурение открыло новую страницу в геологии, поскольку раньше точных данных о строении дна океанов практически не было.

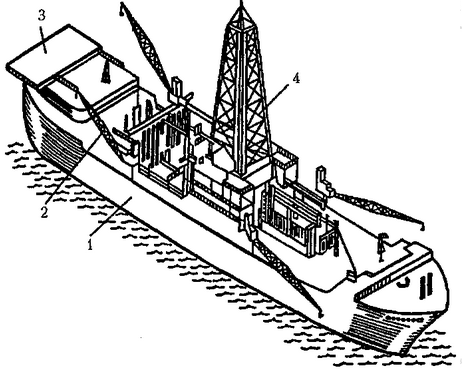

Общий вид бурового судна: 1 - судно; 2 - грузовой кран; 3 - вертолетная площадка; 4 - буровая вышка

Теперь о бурении на суше. Скважины научного бурения на континентах, как правило, относятся к категориям глубоких (3-7 километров) или сверхглубоких (более 7 километров). В этом отношении с ними можно сопоставить лишь скважины, которые бурятся для поисков, разведки и эксплуатации глубоко залегающих месторождений нефти и газа в США. Самая глубокая скважина из них - Берта Роджерс (9583 метра) была пробурена в 1973-1974 годах всего за 502 дня. Столь высокая скорость проходки обусловлена двумя факторами. Первый - возможности американской техники. Второй - бурение осуществлялось без отбора керна, то есть без подъема образцов горных пород на поверхность. Отбор керна требует большого дополнительного времени, но совершенно необходим при научном бурении. По этой причине глубокие и сверхглубокие поисковые и разведочные скважины имеют достаточно ограниченное значение как источники научной информации.

Первая программа систематического сверхглубокого континентального бурения с научными целями разработана и осуществлена в СССР. Основы этой программы были сформулированы еще в 1960-1962 годах. В мае же 1970 года на севере Мурманской области в десяти километрах от города Заполярного началось бурение Кольской сверхглубокой скважины. Ее проектную глубину определили в пятнадцать километров Но достичь ее не удалось, в 1991 году бурение прекратили на глубине 12261 метр. Тем не менее Кольская скважина до сих пор остается самой глубокой в мире.

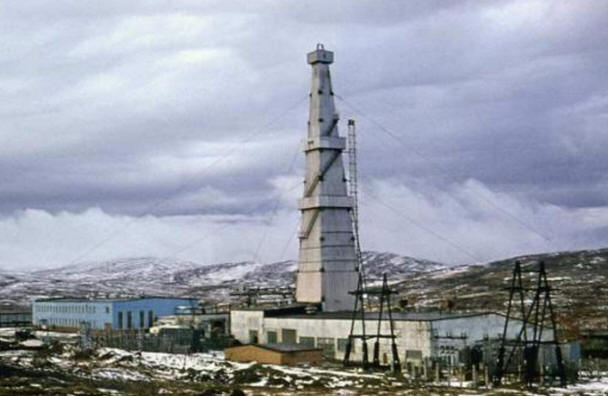

Кольская сверхглубокая скважина

Успехи Советского Союза не могли не подстегнуть другие страны. Ускорили разработку программ научного континентального бурения в Германии, Франции, США, Канаде, Японии, Великобритании. Одного из лучших результатов добились немцы, пробурившие сверхглубокую скважину КТБ-Оберпфальц в Баварии (1990-1994 годы), которая достигла глубины 9101 метр.

"Существуют разные способы бурения, - пишут в "Соросовском образовательном журнале" В.С. Попов и А.А. Кременецкий. - Если глубина скважин невелика (сотни метров), то двигатель, находящийся на поверхности, вращает колонну стальных бурильных труб, на нижнем конце трубы крепится буровая коронка, армированная твердыми сплавами или алмазами. Вращаясь, коронка вырезает цилиндрический столбик породы, который постепенно заполняет специальную внутреннюю (колонковую) трубу. При бурении без отбора керна часто используют буровые головки, которые представляют собой систему нескольких вращающихся конусов, армированных твердыми сплавами. Если стенки скважины неустойчивы, в нее опускают стальную обсадную трубу. В процессе бурения насос постоянно закачивает в скважину специальный глинистый раствор, необходимый для придания устойчивости стенкам, охлаждения инструмента, выноса мелких частиц породы (шлама) и для других целей. Время от времени колонну буровых труб поднимают на поверхность с помощью лебедки, установленной на буровой вышке, выгружают керн, если необходимо, заменяют изношенную коронку на новую и опять опускают буровой снаряд на забой.

Бурение сопровождается измерениями физических свойств пород вдоль ствола скважины. Для этого на специальном кабеле в скважину опускают приборы, которые фиксируют температуру, электропроводность, магнитную восприимчивость, радиоактивность и другие свойства пород. Этот процесс называют каротажем скважин".

Опыт бурения в США и других странах показал следующее. За счет мощности двигателей и давления насосов, нагнетающих буровой раствор, а также увеличения грузоподъемности лебедок и прочности стальных буровых труб, таким способом можно бурить скважины глубиной до 9-10 километров. Для бурения более глубоких скважин необходимы другие нетрадиционные инженерные решения. И такие решения были предложены и реализованы в ходе выполнения программ сверхглубокого научного бурения.

Выяснилось, что в тех случаях, когда забой скважины находится на многокилометровой глубине, целесообразно использовать забойные двигатели, установленные не на поверхности, а в нижней части буровой колонны, которая при этом сама не вращается. Забойные двигатели - это миниатюрные турбины или винтовые механизмы, которые приводятся во вращение буровым раствором, нагнетаемым под давлением в скважину.

Для уменьшения веса колонны буровых труб, достигающих длины несколько километров, их изготавливают из специальных легких, но достаточно прочных и термостойких сплавов. Алюминиевые сплавы, использованные при бурении Кольской скважины, были в 2,4 раза легче стали.

При достижении большой глубины возникает значительная разница между гидростатическим давлением столба бурового раствора и литостатическим (горным) давлением, обусловленным весом горных пород. Это может привести к разрушению стенок скважины, а это, в свою очередь, вызывает серьезные осложнения при бурении. Для достижения равновесия горного давления увеличивают плотность бурового раствора, добавляя в него специальные наполнители.

"Одна из наиболее сложных технических задач, - пишут Попов и Кременецкий, - заключается в том, чтобы обеспечить надежную работу бурового оборудования при высоких температурах, существующих в сверхглубоких скважинах. Это касается металлических деталей, их соединений, смазок, бурового раствора и измерительной аппаратуры. Хотя на забое, то есть в самой нижней точке скважины Солтон-Си в США на глубине 3220 метров была зафиксирована температура 355 градусов Цельсия, а в другой скважине, пробуренной до 1440 метров в одной из молодых вулканических структур на западе США, измеренная температура достигала 465 градусов, современные технические средства не позволяют бурить сверхглубокие скважины при столь высоких температурах в течение длительного времени, поскольку термостойкость существующего бурового оборудования не превышает 200-300 градусов. Самые большие проблемы возникают с измерительной аппаратурой, особенно с электроникой, которая отказывает уже при 150 градусов. Водные буровые растворы сохраняют технологические свойства до 230-250 градусов. При более высокой температуре приходится переходить на нефтяную основу растворов и применять более сложные смеси. Высокая температура земных недр остается одним из главных факторов, ограничивающих глубину научного бурения.

Серьезные технические трудности связаны с самопроизвольным искривлением глубоких скважин в процессе бурения из-за неравномерного разрушения пород на забое, геологических неоднородностей разреза и других причин. Например, забой Кольской скважины на глубине около 12 километров отклонился от вертикали на 840 метров. Существуют технические приемы удержания скважины в вертикальном положении. Так, благодаря удачной конструкции специального приспособления скважина КТБ-Оберпфальц в Германии оставалась до глубины 7500 метров самой вертикальной скважиной в мире. Однако глубже это приспособление вышло из строя из-за высокой температуры и давления, и скважина пошла своим путем; в результате на глубине 9101 метр она отклонилась от вертикали на 300 метров".

Сверхглубокое бурение потребовало создания специальной измерительной аппаратуры, контролирующей условия вдоль ствола и на забое. Малопригодной оказалась обычная технология каротажа с датчиками, которые опускают в скважину на термостойком кабеле. В результате длительных поисков удалось разработать телеметрическую и другую электронную аппаратуру, крепящуюся на буровом снаряде, а также автономные измерительные приборы, которые опускаются вниз и выносятся наверх потоком бурового раствора. Теперь сигналы датчиков могут передаваться не по проводам, а гидравлическим способом путем создания импульсов давления в буровом растворе.

Надо отметить, что глубокие и сверхглубокие скважины имеют телескопическую конструкцию. Бурение начинают с самого большого диаметра, а затем переходят на меньшие. Так, в Кольской скважине диаметр с 92 сантиметров в верхней части снизился до 21,5 сантиметров. А в скважине КТБ-Оберпфальц - с 71 сантиметра до 16,5 сантиметров.

Механическая скорость бурения сверхглубоких скважин составляет 1-3 метра в час. За один рейс между спуско-подъемными операциями можно углубиться на 6-10 метров. Средняя скорость подъема колонны буровых труб равна 0,3-0,5 метров в секунду. В целом бурение одной сверхглубокой скважины занимает годы и стоит очень дорого. Например, бурение сверхглубокой скважины в Германии обошлось в 583 миллиона немецких марок. Затраты на сверхглубокое бурение в нашей стране были не меньше.

При бурении глубоких скважин не обходится, конечно, и без аварий. Наиболее часто они вызваны мертвым прихватом бурового снаряда. На устранение аварий требуется много времени. Порою же они не позволяют продолжить работу, и приходится начинать бурение нового ствола. Можно понять, насколько дорог и в прямом, и переносном смысле многокилометровый столбик керна диаметром от 5 до 20 сантиметров, который является одним из основных, но не единственным результатом научного бурения. Керн тщательно документируют и хранят в специальных помещениях. Затем его подробно изучают большие коллективы специалистов. Так, материал, полученный при бурении немецкой сверхглубокой скважины, изучали около 400 ученых. Позднее они опубликовали на их основе 2000 научных работ!

Когда собственно бурение завершено, работа на сверхглубокой скважине не прекращается. Скважина превращается в постоянно действующую лабораторию. Специалисты продолжают следить за изменением режима земных недр вдоль ствола скважины и в околоскважинном пространстве, проводят различные эксперименты. Такие лаборатории были созданы на базе Кольской и Воротиловской скважин в России и скважины КТБ-Оберпфальц в Германии.

Автор: Мусский С.А.
