Ускоритель заряженных частиц

История техники, технологии, предметов вокруг нас

Справочник / История техники, технологии, предметов вокруг нас

Комментарии к статье Комментарии к статье

У современной физики есть испытанное средство проникать в тайны атомного ядра - обстрелять его частицами или облучить и посмотреть, что с ним произойдет. Для самых первых исследований атома и его ядра хватало энергии излучений, возникающих при естественном распаде радиоактивных элементов. Но вскоре этой энергии оказалось недостаточно, и, чтобы еще глубже "заглянуть" в ядро, физикам пришлось задуматься над тем, как искусственно создать поток частиц высоких энергий.

Известно, что, попав между электродами с разным зарядом, заряженная частица, например, электрон или протон, ускоряет движение под действием электрических сил. Это явление и породило в 1930-е годы идею создания так называемого линейного ускорителя.

По конструкции линейный ускоритель представляет собой длинную прямую трубку-камеру, внутри которой поддерживается вакуум. По всей длине камеры расставлено большое количество металлических трубок-электродов. От специального генератора высокой частоты на электроды подают переменное электрическое напряжение - так, что, когда первый электрод оказывается заряженным, допустим положительно, второй электрод будет заряжен отрицательно. Дальше снова положительный электрод, за ним - отрицательный.

Ускоритель заряженных частиц

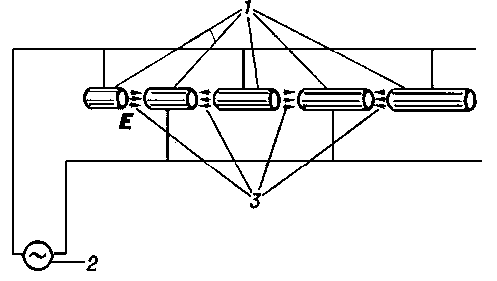

Схема ускорителя Видероэ с пролетными трубками: 1 - пролетные трубки; 2 - источник переменного напряжения; 3 - область действия электрического поля Е.

Пучок электронов выстреливается из электронной "пушки" в камеру и под действием потенциала первого, положительного электрода начинает ускоряться, проскакивая сквозь него дальше. В этот же момент фаза питающего напряжения меняется, и электрод, только что заряженный положительно, становится отрицательным. Теперь уже он отталкивает от себя электроны, как бы подгоняя их сзади. А второй электрод, став за это время положительным, притягивает электроны к себе, еще более ускоряя их. Потом, когда электроны пролетят через него, он снова станет отрицательным и подтолкнет их к третьему электроду.

Так по мере движения вперед электроны постепенно разгоняются, достигая к концу камеры околосветовой скорости и приобретая энергию в сотни миллионов электрон-вольт. Через установленное в конце трубы окошко, непроницаемое для воздуха, порция ускоренных электронов обрушивается на изучаемые объекты микромира - атомы и их ядра.

Нетрудно понять, что чем больше энергия, которую мы хотим сообщить частицам, тем длиннее должна быть труба линейного ускорителя - десятки, а то и сотни метров. Но не всегда это возможно. Вот если бы свернуть трубу в компактную спираль. Тогда такой ускоритель свободно мог бы разместиться в лаборатории.

Воплотить эту идею в жизнь помогло еще одно физическое явление. Заряженная частица, попав в магнитное поле, начинает двигаться не по прямой, а "завивается" вокруг магнитных силовых линий. Так появился еще один тип ускорителя - циклотрон. Первым циклотрон был построен еще в 1930 году Э. Лоуренсом в США.

Ускоритель заряженных частиц

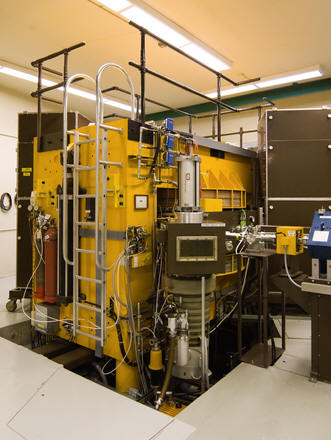

Циклотрон

Основная часть циклотрона - мощный электромагнит, между полюсами которого помещена плоская цилиндрическая камера. Она состоит из двух полукруглых металлических коробок, разделенных небольшим зазором. Эти коробки - дуанты - служат электродами и соединены с полюсами генератора переменного напряжения. В центре камеры находится источник заряженных частиц - что-то вроде электронной "пушки".

Ускоритель заряженных частиц

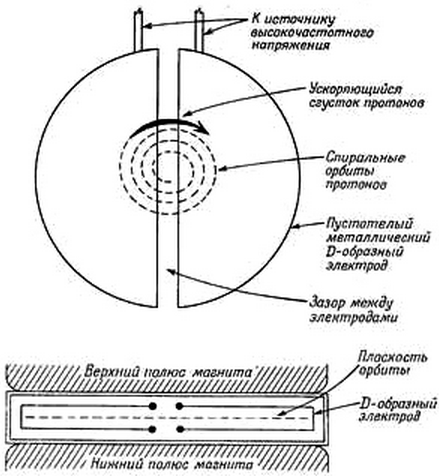

Схема циклотрона

Вылетев из источника, частица (предположим, что теперь это положительно заряженный протон) сразу же притягивается к электроду, заряженному в данный момент отрицательно. Внутри электрода электрическое поле отсутствует, поэтому частица летит в нем по инерции. Под влиянием магнитного поля, силовые линии которого перпендикулярны плоскости траектории, частица описывает полуокружность и подлетает к зазору между электродами. За это время первый электрод становится положительным и теперь выталкивает частицу, в то время как другой втягивает ее в себя. Так, переходя из одного дуанта в другой, частица набирает скорость и описывает раскручивающуюся спираль. Из камеры частицы выводятся с помощью специальных магнитов на мишени экспериментаторов.

Чем ближе скорость частиц в циклотроне подходит к скорости света, тем они становятся тяжелее и начинают постепенно отставать от меняющего свой знак электрического напряжения на дуантах. Они уже не попадают в такт электрическим силам и перестают ускоряться. Предельная энергия, которую удается сообщить частицам в циклотроне, составляет 25-30 МэВ.

Чтобы преодолеть этот барьер, частоту электрического напряжения, поочередно подаваемого на дуанты, постепенно уменьшают, подстраивая ее в такт "отяжелевшим" частицам. Ускоритель такого типа называется синхроциклотроном.

На одном из крупнейших синхроциклотронов в Объединенном институте ядерных исследований в Дубне (под Москвой) получают протоны с энергией 680 МэВ и дейтроны (ядра тяжелого водорода - дейтерия) с энергией 380 МэВ. Для этого потребовалось соорудить вакуумную камеру диаметром 3 метра и электромагнит массой 7000 тонн!

По мере того как физики все глубже проникали в структуру ядра, требовались частицы все более высоких энергий. Возникла необходимость строить еще более мощные ускорители - синхротроны и синхрофазотроны, в которых частицы движутся не по спирали, а по замкнутой окружности в кольцевой камере. В 1944 году независимо друг от друга советский физик В.И. Векслер и американский физик Э.М. Макмиллан открыли принцип автофазировки. Суть метода заключается в следующем: если определенным образом подобрать поля, частицы будут все время автоматически попадать в фазу с ускоряющим напряжением. В 1952 году американские ученые Э. Курант, М. Ливингстон и Х. Снайдер предложили так называемую жесткую фокусировку, которая прижимает частицы к оси движения. С помощью этих открытий удалось создать синхрофазотроны на сколь угодно высокие энергии.

Существует и другая система классификации ускорителей - по типу ускоряющего электрического поля. Высоковольтные ускорители работают за счет высокой разности потенциалов между электродами ускоряющего пространства, которое действует все время, пока частицы пролетают между электродами. В индукционных ускорителях "работает" вихревое электрическое поле, индуцируемое (возбуждаемое) в месте, где в данный момент находятся частицы. И, наконец, в резонансных ускорителях используют изменяемое по времени и по величине электрическое ускоряющее поле, синхронно с которым, "в резонанс", происходит ускорение всего "комплекта" частиц. Когда говорят о современных ускорителях частиц на высокие энергии, имеют в виду в основном кольцевые резонансные ускорители.

В еще одном виде ускорителей - протонном - на очень высокие энергии к концу периода ускорения скорость частиц приближается к скорости света. Они обращаются по круговой орбите с постоянной частотой. Ускорители для протонов высоких энергий называют протонными синхротронами. Три самых крупных расположены в США, Швейцарии и России.

Энергия ныне действующих ускорителей достигает десятков и сотен гигаэлектронвольт (1 ГэВ = 1000 МэВ). Один из самых крупных в мире - протонный синхрофазотрон У-70 Института физики высоких энергий в городе Протвино под Москвой, вступивший в строй в 1967 году. Диаметр ускорительного кольца составляет полтора километра, общая масса 120 магнитных секций достигает 20000 тонн. Каждые две секунды ускоритель выстреливает по мишеням залпом из 10 в двенадцатой степени протонов с энергией 76 ГэВ (четвертый показатель в мире). Чтобы достигнуть такой энергии, частицы должны совершить 400000 оборотов, преодолев расстояние в 60000 километров! Здесь же сооружен подземный кольцевой тоннель длиной двадцать один километр для нового ускорителя.

Интересно, что пуски ускорителей в Дубне или Протвино в советские времена проводились только по ночам, поскольку на них подавалась чуть ли не вся электроэнергия не только Московской, но и соседних областей!

В 1973 году американские физики привели в действие в городе Батавии ускоритель, в котором частицам удавалось сообщить энергию в 400 ГэВ, а потом довели ее до 500 ГэВ. Сегодня самый мощный ускоритель находится в США. Он называется "Тэватрон", поскольку в его кольце длиной более шести километров с помощью сверхпроводящих магнитов протоны приобретают энергию около 1 тераэлектронвольт (1 ТэВ равен 1000 ГэВ).

Ускоритель заряженных частиц

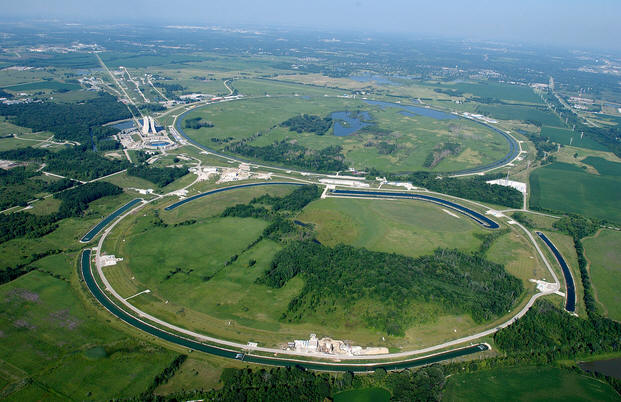

Вид на ускорительный центр Fermilab, США. Теватрон (кольцо на заднем плане) и кольцо-инжектор

Чтобы достичь еще более высокой энергии взаимодействия пучка ускоренных частиц с материалом исследуемого физического объекта, надо разогнать "мишень" навстречу "снаряду". Для этого организуют столкновение пучков частиц, летящих навстречу друг другу в особых ускорителях - коллайдерах. Конечно, плотность частиц во встречных пучках не столь велика, как в материале неподвижной "мишени", поэтому для ее увеличения применяют так называемые накопители. Это кольцевые вакуумные камеры, в которые "порциями" вбрасывают частицы из ускорителя. Накопители снабжены ускоряющими системами, компенсирующими частицам потерю энергии. Именно с коллайдерами ученые связывают дальнейшее развитие ускорителей. Их сооружено пока считанные единицы, и находятся они в самых развитых странах мира - в США, Японии, ФРГ, а также в Европейском центре ядерных исследований, базирующемся в Швейцарии.

Современный ускоритель - это "фабрика" по производству интенсивных пучков частиц - электронов или в 2000 раз более тяжелых протонов. Пучок частиц из ускорителя направляется на подобранную, исходя из задач эксперимента, "мишень". При соударении с ней возникает множество разнообразных вторичных частиц. Рождение новых частиц и есть цель опытов.

С помощью специальных устройств - детекторов - эти частицы либо их следы регистрируют, восстанавливают траекторию движения, определяют массу частиц, электрический заряд, скорость и другие характеристики. Затем путем сложной математической обработки информации, полученной с детекторов, на компьютерах восстанавливают всю "историю" взаимодействия и, сопоставив результаты измерений с теоретической моделью, делают выводы: совпадают реальные процессы с построенной моделью или нет. Именно так добывается новое знание о свойствах внутриядерных частиц.

Чем выше энергия, которую приобрела частица в ускорителе, тем сильнее она воздействует на атом "мишени" или на встречную частицу в коллайдере, тем мельче будут "осколки".

С помощью коллайдера в США, например, проводятся эксперименты с целью воссоздания в лабораторных условиях Большого взрыва, с которого, как предполагается, началась наша Вселенная. В этом смелом эксперименте принимали участие физики из двадцати стран, среди которых были и представители России. Российская группа летом 2000 года непосредственно участвовала в эксперименте, дежурила на ускорителе, снимала данные.

Вот что говорит один их российский ученых - участников этого эксперимента - кандидат физико-математических наук, доцент МИФИ Валерий Михайлович Емельянов: "В 60 милях от Нью-Йорка, на острове Лонг-Айленд, был построен ускоритель RHIC - Relativistic Heavy Ion Collider - коллайдер на тяжелых релятивистских ионах. "Тяжелых" - поскольку уже в этом году он начал работать с пучками ядер атомов золота. "Релятивистских" - тоже понятно, речь идет о скоростях, при которых во всей красе проявляются эффекты специальной теории относительности. А "коллайдером" (от collide - сталкиваться) он называется потому, что в его кольце происходит столкновение встречных пучков ядер. Кстати, в нашей стране ускорителей такого типа нет. Энергия, которая приходится на один нуклон, составляет 100 ГэВ. Это очень много - почти вдвое больше ранее достигнутого. Первое физическое столкновение было зафиксировано 25 июня 2000 года". Задачей ученых было попытаться зарегистрировать новое состояние ядерного вещества - кварк-глюонную плазму.

"Задача очень сложна, - продолжает Емельянов, - а математически - вообще некорректна: одно и то же фиксируемое распределение вторичных частиц по импульсам и скоростям может иметь совершенно разные причины. И только при детальном эксперименте, в котором задействована масса детекторов, калориметры, датчики множественности заряженных частиц, счетчики, регистрирующие переходное излучение, и т п., есть надежда зарегистрировать тончайшие отличия, присущие именно кварк-глюонной плазме. Механизм взаимодействия ядер при столь больших энергиях интересен сам по себе, но куда важнее, что впервые в лабораторных условиях мы можем исследовать зарождение нашей Вселенной".

Автор: Мусский С.А.
