Электрический бойлер. Советы домашнему мастеру

Справочник / Строителю, домашнему мастеру

 Комментарии к статье

Предлагаемый бойлер предназначен для подогрева холодной воды (до температуры 60 °С) в квартирах с центральным или местным водоснабжением. Удобства, связанные с эксплуатацией бойлера, бесспорно, оценит любая хозяйка.

Принцип работы

На рисунке 1 изображен бойлер в сборе (без крышки). Его укрепляют на стене рядом с раковиной или над водопроводным краном. Габариты - 134x604x45 мм.

Рис. 1. Конструкция бойлера (нажмите для увеличения): 1 - нагреватель, 2 - крышка (условно не показана), 3 - переключатели, 4 - кронштейн коромысла, 5 коромысло, 6 обжимные втулки и трубки датчика давления, 7 - штуцеры, 8 - хомуты, 9 - стоика патрона, 10 - патрон, 11 - индикаторная лампочка ТН-0,2, 12 - зажим, 13 - основание, 14 - кольцо-шайба. 15 - корпус датчика давления, 16 - резиновая диафрагма.

Принцип действия бойлера довольно прост. Холодная вода из водопроводного крана через резиновую трубку поступает на датчик давления; резиновая диафрагма его становится выпуклой и давит вверх на коромысло. Последнее противоположным концом нажимает на подвижной механизм переключателя, который подключает нагревательный элемент (далее ТЭН) к сети. При этом загорается индикаторная лампочка, сигнализирующая о том, что ТЭН под напряжением. Вода, пройдя через датчик давления, попадает в нагреватель, а затем - к месту ее использования.

В конструкции бойлера применен водонагревательный ТЭН довольно большой мощности - 3 кВт. При этом ток, потребляемый нагревателем, составляет около 15 А. Следовательно, коммутирующее устройство должно выдерживать нагрузку не менее 15 А и быть по возможности быстродействующим. Фаза обязательно должна подаваться на коммутирующий элемент, а "О" соединяться постоянно. В данной конструкции применены два микропереключателя на 16 А и 380 В. (Принципиальная электрическая схема бойлера изображена на рис. 2.)

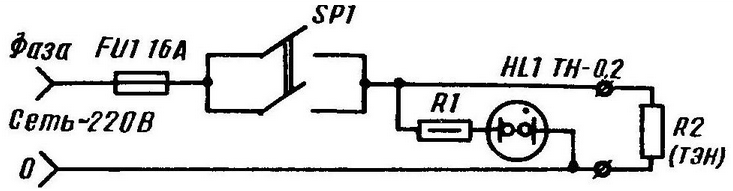

Рис. 2. Схема электрическая принципиальная (нажмите для увеличения)

Детали и конструкция

Для изготовления водонагревателя необходимы:

1. Водонагревательный элемент (ТЭН 3-220).

2. Проволока диаметр 3 мм и длиной 10 м.

3. Шланг резиновый внутренним диаметр 22 мм и длиной 1300 мм.

4. Трубка резиновая внутренним диаметр 8 мм и длиной 1000 мм.

5. Два штуцера.

6. Две шайбы диаметр 12x20 мм.

7. Две гайки М 12x1,25.

8. Два хомута из жести толщиной 0,5 мм.

9. Датчик давления в сборе.

Подготовка деталей к сборке осуществляется следующим образом. Водонагревательный элемент необходимо разогнуть на угол 50 - 60°. Сточить напильником фланцы и резьбу на головках (рис. 3). Плотно обмотать проволокой нагревающую часть ТЭНа по всей длине с шагом в 10 мм. Теперь на ТЭН с обмоткой предстоит надвинуть шланг, на котором, отступив от края приблизительно на 50 мм, предварительно необходимо проделать отверстие под штуцер. Вставив последний, закрепить его гайкой, подложив под нее шайбу. Далее следует свободный конец шланга натянуть на обмотанный проволокой ТЭН (для облегчения работы проволоку можно смазать солидолом) и сравнять края шайбы штуцера с краем обточенной головки ТЭНа. На противоположном конце шланга наметить отверстие для второго штуцера. Сдернув шланг, сделать отверстие, вставить в него штуцер и закрепить гайкой с шайбой. Установить шланг на место, обрезать концы по краям ТЭНа и плотно затянуть их хомутами. Согнуть ТЭН в исходное положение. (На рис. 3 изображен один из концов смонтированного водонагревателя.)

Основание, крышка, кронштейн коромысла, само коромысло и зажимы выполняются из оцинкованной жести толщиной 0,5 мм. Все детали крепятся на основании. Вырезать их нужно строго по размерам, затем просверлить отверстия и согнуть по линиям сгиба.

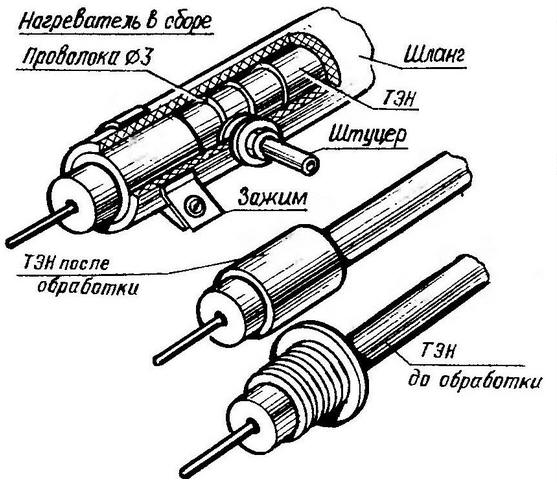

Рис. 3. Монтаж водонагревателя

Корпус датчика давления изготавливается из латуни. Кольцо-шайбу можно сделать из стали, причем внутреннюю часть обязательно скруглить (снять фаски). Обжимные втулки и трубки подойдут автомобильные. Важно, чтобы внутренний диаметр трубок был не менее 4 мм. Диафрагму можно вырезать из автомобильной камеры.

Электрическое питание желательно подавать отдельным кабелем сечением не менее 3 мм2. После монтажа необходимо изолировать все оголенные токоведущие части.

Теперь можно приступать к сборке бойлера (см. рис.1). Наладка его сводится в основном к проверке микровыключателей: не подсоединяя нагреватель к сети, подайте из водопроводного крана через шланг воду к датчику давления и, подгибая коромысло, постарайтесь добиться одновременного срабатывания обоих переключателей. После наладки укрепите бойлер на стене, вырежьте отверстия в крышке для ввода и вывода шлангов горячей и холодной воды. Заземлив корпус бойлера, проверьте его работу.

Если нет возможности приобрести мощные микровыключатели, то используйте малогабаритный маломощный, который будет приводить в действие магнитный пускатель, питающий ТЭН с пусковой катушкой на 220 В. В этом случае, правда, несколько изменится механизм включения-выключения ТЭНа и его принципиальная электрическая схема.

Следует помнить, что после прекращения работы нагревательный элемент остывает не сразу, поэтому не рекомендуется резко перекрывать воду, а выждать секунд 30 при обесточенном ТЭНе, пока из него не пойдет прохладная вода. Этого можно добиться опять же регулировкой коромысла. При слабом давлении диафрагма не касается коромысла (между ними должен быть зазор 3-5 мм).

Регулируя водопроводным краном поступление воды на входе бойлера, вы добьетесь ее желаемой температуры на выходе. При этом количество подогретой воды будет меняться с 1 до 1,5 л/мин.

Автор: В.Каравайцев
