Дополнительное управление радиоприемником УКВ, стереофоническим усилителем и освещением

Один из наших авторов решил добавить функции своему старому телевизору, в который уже была установлена дополнительно система дистанционного управления. В результате одним и тем же пультом он может управлять не только самим телевизором, но и встроенным радиоприемником УКВ, и стереофоническим усилителем с радиовещательным стерео декодером, и освещением в комнате. Как он это сделал, и рассказано в публикуемой статье. Если в дальнейшем телевизор снабдить демодулятором - декодером сигнала NICAM, можно будет принимать и стереофоническое звуковое сопровождение телевизионных программ, уже начатое и в Украине, и в России. Радиолюбителям открылось большое поле творчества в этом направлении.

В последние годы модернизации телевизоров третьего-четвертого поколения, составляющих еще очень большую часть парка у населения, уделено и продолжает уделяться довольно много внимания в основном по экономическим причинам. Ведь после установки системы дистанционного управления (СДУ), всеволнового селектора каналов и блока цветности на новейших элементах можно получить вполне современный аппарат при сравнительно небольших материальных затратах. Такой путь направлен на реализацию возможностей, которыми уже обладают современные модели. Однако возможен" другой вариант - введение новых потребительских функций, которые современные телевизоры не имеют (еще или уже - другой вопрос). О модернизации в этом направлении и пойдет речь. Хотя вводимые функции довольно просты, главное - начать.

Дополнительной модернизации подвергся телевизор "Электрон - 61ТЦ450Д" с ранее установленной СДУ с пультом ДУ RC-6. Натолкнуло на усовершенствование отсутствие у основной массы старых телевизоров входов и выходов AV, почему один из управляющих выходов СДУ оказался свободным. Поэтому и возникла мысль применить его для коммутации еще каких-нибудь нагрузок. Для того чтобы их было несколько, дополнительно с целью управления использовано напряжение переключения принимаемых телевизором поддиапазонов (l-ll - VHF-1, III - VHF-3 и IV-V - UHF). Кроме сохранения всех функций как телевизора, вновь введенные в аппарат блоки позволяют управлять силовыми ключами двух нагрузок, параметрами одной из них, а также встроенным радиоприемником УКВ.

Если управление нагрузками можно отнести к новым функциям телевизора, то совмещение его с радиоприемником УКВ - еще не очень забытое старое. Радиоприем на УКВ был реализован в выпускаемых в 50-е годы телевизорах с раздельными каналами звука и изображения "Север", "Луч", "Зенит" и т. д. Позднее в моделях с совмещенным каналом использовали для этой цели второй гетеродин ("Рекорд", "Знамя", "Рубин") или отдельный блок приема УКВ ЧМ станций ("Темп-3", "Рубин-102", "Старт-3"). Затем пути радиовещания и телевидения разошлись. Однако в современных переносных телевизорах прием радиовещательных станций все же предусмотрен.

Что касается нагрузок, то одна из них представляет собой дежурное освещение с возможностью его дистанционного или ручного включения или выключения. Вторая нагрузка - внешний стереофонический усилитель со стереодекодером звукового сигнала. Через него можно прослушивать на акустическую систему как звуковое сопровождение телепередач, так и стереофонические программы радиостанций УКВ. Предусмотрены режимы дистанционного управления громкостью и выключения звука. При необходимости можно ввести дистанционное управление тембрами НЧ, ВЧ и балансом. Нагрузками можно управлять независимо от режима работы телевизора: готовности (SB-дежурный режим), приема телепередач или радиовещательных станций УКВ.

При подаче сетевого напряжения нагрузки устанавливаются в выключенное состояние, а телевизор - в режим готовности. В таком режиме можно вручную (не дистанционно) включить или выключить нагрузки, а также включить аппарат в режим телевизионного приема. Это предусмотрено на тот случай, когда по какой-нибудь причине невозможно им управлять с пульта ДУ. Прием УКВ будет отсутствовать, что укажет на необходимость смены элементов питания или ремонта пульта.

При исправном пульте переход аппарата из режима SB в рабочий обеспечивается обычным путем, как это и предусмотрено в СДУ Однако первым включается режим радиоприема УКВ. В нем можно вручную или дистанционно выбирать заранее запрограммированные станции и использовать все функции СДУ: автоматическую настройку на станции с последующим запоминанием, приглушение звука, использование таймера, точную настройку на станцию, регулировку громкости и т. д. Прослушивать передачи можно как на внутренние усилитель 34 и динамические головки, так и через внешний стереофонический усилитель со стереодекодером и акустическои системой. При дистанционном или ручном включении внешнего усилителя внутренний выключается.

Переключение в режим приема телевизионных программ происходит при нажатии на кнопку AV пульта ДУ. После нажатия на кнопку TV в этом режиме реализуются все предусмотренные СДУ штатные функции. Переход в режим SB обеспечивается как обычно.

Схема соединений модулей устройства представлена на рис. 1. Модули дистанционного управления (ДУ) и дежурного режима (ДР) входят в комплект СДУ и использованы с незначительными доработками (об этом - дальше).

Изготовлению подлежат модули управления и коммутации, а также силовые модули, расположенные в электрических розетках. Цепи разъема XS4 модуля управления подсоединены параллельно к соответствующим цепям модуля ДУ СДУ Два других шлейфа модуля ДУ подключают к модулям управления и коммутации. Все соединения выполнены плоскими кабелями (шлейфами).

Принципиальная схема модуля управления показана на рис. 2. Каналы коммутации нагрузок выполнены одинаково. Их функционирование заключается в следующем. Сигналы UHF или VHF-3 для другого канала и AV поступают на входы элемента DD1.1 и DD1.2. Следовательно, в результате работы этих элементов выбор необходимого канала обеспечивается сигналами UHF или VHF-3, а переключение нагрузок - сигналом AV. Для ручного управления нагрузками использованы элементы DD1.3 и DD1.4 соответственно. Режим работы нагрузок (вкл./выкл.) определяется состоянием триггеров DD3.1 и DD3.2. Первоначальная их установка при включении питания происходит через цепь C5R15. Через усилители мощности на транзисторах VT2 и VT3 сигналы управления проходят на тиристорные оптроны силовых модулей.

Канал переключения телевизионного или радиовещательного приема собран на триггерах DD2.1 и DD2.2. При наличии сигнала VHF-1 на входе D триггера DD2.1 и появлении сигнала AV на входе С запускается одновибратор, выполненный на триггере DD2.1 с цепью обнуления R12C2. Импульс, формируемый одновибратором, воздействует на вход С триггера DD2.2, который и переключает режимы приема. Ручное переключение происходит по входу S триггера DD2.1, а первоначальная установка - по входу R триггера DD2.2 цепью C6R14. Причем эта цепь подсоединена к выходу модуля ДУ, управляющему включением аппарата, поэтому при выключении устройство переходит в режим радиоприема и сразу выключается транзистором VT1.

В режиме SB на базу транзистора VT1 с модуля ДУ приходит открывающее напряжение, поэтому транзистор открыт, цепь Rx включения приемника УКВ замкнута и он не работает.

Следовательно, режим работы устройства выбирают с пульта ДУ установкой необходимого поддиапазона UHF, VHF-3 или VHF-1 (т. е. одной из программ каждого поддиапазона), а затем нажимают на кнопку AV и коммутируют или нагрузки, или телевизор с приемником. Включенный поддиапазон индицируется светодиодами HL1-HL3 на передней панели модуля. В режиме SB светодиод HL3 светится "вполнакала". Конструктивно светодиоды служат также кнопками для ручного переключения режимов.

Непосредственное управление напряжениями питания устройств обеспечивается модулем коммутации, принципиальная схема которого изображена на рис. 3. На транзисторе VT1 собран ключ, управляющий сетевым реле, находящимся в модуле ДР.

Появление сигнала TV вызывает срабатывание ключа и подключение телевизора к сети, в результате чего происходит прием телевизионных программ. В режиме радиоприема УКВ устройство питается от трансформатора модуля ДР. При этом постоянное напряжение около 15 В поступает на ключ, выполненный на транзисторах VT2 и VT3. При наличии сигнала Fix включения радиоприемника ключ открывается и напряжение питания проходит на стабилизатор DA1 и ключ питания усилителя 34 на транзисторах VT4-VT6. Одновременно транзистор VT3 обеспечивает блокировку УПЧЗ телевизора. Со стабилизатора DA1 напряжение 12 В приходит на модуль ДУ (через разъем XS1), модуль управления и УПЧЗ телевизора. Состояние ключа питания усилителя 34 определяется режимом работы стереофонического усилителя нагрузки 1. Если нагрузка включена, ключ закрыт и внутренний усилитель 3Ч телевизора обесточен.

Питание модуля ДУ должно быть обеспечено как в режиме телевизионного, так и в режиме радиоприема, поэтому цепи питания объединень диодами VD3 и VD4. Аналогичное решение предусмотрено и для цепи настройки с напряжением питания +31 В (диоды VD5 и VD6). Однако в аппарате предполагалась возможность использования всеволнового селектора каналов телевизора как входного устройства для приемника УКВ, а последний при этом был бы настроен на ПЧ звука. Так можно было бы принимать не только радиопередачи, но и звуковое сопровождение всех телевизионных программ. Для указанной цели необходимо напряжение настройки +31 В, почему и были введены умножитель напряжения со стабилизатором на элементах C3, С4, R12, VD7-VD11 и цепь АРУ R5R6VD2. В окончательном варианте автор от такой возможности отказался, поэтому перечисленные элементы показаны штриховой линией (они не установлены). Желающие могут это сделать, установив в телевизор всеволновый селектор каналов вместо отдельных метрового и дециметрового.

Напряжение настройки для радиоприемника подано через перемычку П1 и диод VD6 со стабилизатора DA1 и равно, как указано, +12 В. Его вполне хватает для перекрытия радиовещательного диапазона УКВ.

В устройстве использован стандартный модуль ДР, доработанный по схеме на рис. 4. Доработка заключается в установке более мощного трансформатора Т1, конденсатора С1 фильтра большей емкости, разъема на четыре контакта и соединении цепей согласно схеме. Можно использовать трансформатор ТВК-110ЛМ от ламповых телевизоров.

Силовые модули собраны по одинаковой схеме, представленной на рис. 5, и особенностей не имеют. Следует только напомнить, что симисторы ТС106-10 выпуска до середины 90-х годов имеют расположение выводов со стороны надписи УЭ, 2(A), 1(К), более поздние - 1(К), 2(A), УЭ.

Изменения в блоках и модулях телевизора заключаются в следующем.

В субмодуле радиоканала необходимо установить контакт 9 в разъеме Х2 (обозначения разъемов согласно схеме телевизора). Требуемые изменения в субмодуле нужно выполнить по схеме на рис. 6,а. Так обеспечивается питание УПЧЗ.

На соединительной плате (кроме ПС-50) размещают четырехконтактный разъем, припаяв его к печатным проводникам, идущим к контактам 10 и 11 разъема Х4. Затем собирают узел по схеме на рис. 6,6. Диод VD4Д впаивают вместо перемычки, соединяющей контакт 4 разъема Х2 и контакт 3 разъема Х6. Контакты 1, 2 установленного разъема соединяют с соответствующими цепями модуля ДУ. В результате этого происходят синхронизация СДУ и питание внутреннего усилителя 3Ч телевизора.

На кросс-плате модуля радиоканала устанавливают разъем ХЗ, если он, конечно, отсутствует. Далее соединяют контакт 2 разъема ХЗ с контактом 9 разъема Х2 (питание УПЧЗ), контакт 4 разъема ХЗ - с контактом 6 разъема Х9 (регулировка громкости), а контакт 16 разъема Х1 - через диод КД521А (анодом к этому контакту) с контактом 10 разъема Х2 (АПЧГ).

Разъем Х19 "Магнитофон" блока А9, служащий для подключения стереоусилителя, распаивают так, как показано на рис. 6,в. При этом на контактах 1,3,5 будет присутствовать сигнал звука (КСС), а на контакте 4 - напряжение управления громкостью. Соответственно должен быть распаян и входной разъем стереофонического усилителя. В авторском варианте во входном каскаде усилителя применена микросхема TDA1524, а в стереодекодере - ТА7343.

Для управления тембрами и балансом можно использовать напряжения управления яркостью, контрастностью и насыщенностью.

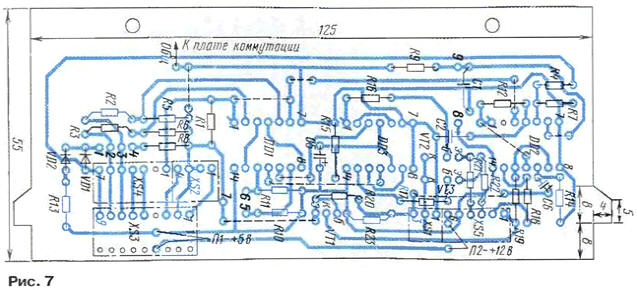

Конструктивно устройство выполнено на двух печатных платах из односторонне фольгированного стеклотекстолита. Чертеж печатных проводников и расположение элементов на плате модуля управления показаны на рис. 7. Разъемы XS4 и XS2, а также XS1 и XS5 выполнены попарно одним блоком. Разъем XS3 выбран с параллельным относительно платы положением контактов, поэтому плата радиоприемника УКВ при подсоединении к нему представляет собой продолжение платы модуля управления.

Чертеж печатных проводников и размещение деталей на плате модуля коммутации представлены на рис. 8.

На плате модуля управления установлена Г-образная пластмассовая панель (размеры: ширина - 90, высота - 25, глубина - 10 мм), на которой на стойках и полосками жести закреплены микропереключатели МП7 - кнопки SB1-SB3 с конденсаторами C3 (на SB1) и С4 (на SB2). На выводы светодиодов надеты пластмассовые кубики, а сами выводы отогнуты в стороны под прямым углом. При нажатии на каждый светодиод кубики воздействуют на шток микропереключателя. Модуль вставляют в переднюю панель телевизора вместо блока настройки УСУ-1-15.

Модули ДР и коммутации закреплены на боковой стенке внутри телевизора около сетевого ввода.

Силовые модули имеют небольшие размеры и находятся, как было сказано, в электрических розетках квадратной формы. С устройством их соединяют через миниатюрные штекеры. Три розетки - две для нагрузки и одна сетевая для телевизора, объединены в один блок.

В устройстве взамен транзисторов КТ315Г и КТ3102В можно использовать любые маломощные кремниевые транзисторы. Вместо транзисторов КТ814Б применимы транзисторы серии КТ816 или КТ837, желательно с минимальным падением напряжения коллектор-эмиттер, например, КТ837Ф.

Разъемы используют такие же, как и в телевизорах, дефицита они не представляют.

В налаживании устройство не нуждается. Необходимо только выравнять уровни сигнала 34: в телевизоре резистором R11 блока радиоканала, а также соответствующими регуляторами во внешнем стереоусилителе и в радиоприемнике УКВ, чтобы при переключении режимов не было перепадов громкости.

В телевизоре применена СДУ на процессоре INA84C641NS-168. Сигнал управления включением аппарата передается с процессора через микросхему, на выходе которой установлен транзистор с открытым коллектором. В режиме SB транзистор закрыт. Сигнал AV имеет уровень около 5 В, сигнал TV - 0. Пульт ДУ - RC-6.

Теперь нужно сказать о радиоприемнике УКВ. В авторском варианте использован простейший приемник на диапазон УКВ-2 (88... 108 МГц) на микросхеме К174ХА34, собранный по стандартной схеме. В нем обеспечивается прямая настройка, т. е. повышение напряжения настройки перестраивает гетеродин вверх, в сторону более высоких частот. Антенной служит отрезок провода длиной около 40 см, расположенный внутри телевизора.

На разъем для подключения приемника выведены все напряжения переключения поддиапазонов, поэтому радиоприемник можно сделать многодиапазонным. Назначение контактов разъема понятно из их обозначения. Питание радиоприемника может быть 5 или 12 В. В зависимости от необходимого напряжения питания соединяют перемычкой (П1 или П2) одну или другую пару контактов, отмеченных на печатной плате модуля управления.

Если в телевизоре применена СДУ, позволяющая вручную настраивать и запоминать станции, то вывод АПЧГ модуля ДУ можно не подключать. При этом будет работать АПЧ самого приемника.

Следует иметь в виду, что напряжение настройки в авторском варианте изменяется от 0,5 до 10 В. Поэтому необходимо или делителем напряжения, или конденсатором, включаемым последовательно с варикапом, установить границы принимаемого диапазона УКВ.

Кроме того, в варианте автора СДУ выполнена по простейшей схеме, т. е. без канала останова, и на вход IDENT процессора подано постоянно напряжение +5 В. Также в устройстве не реализована возможность ручной настройки с запоминанием, поэтому радиоприемник дополнен имитатором захвата станции, собранным по схеме на рис. 9. Резистором R2 устанавливают наилучшее качество звучания при захвате станции.

Плата приемника закреплена на отрезке унифицированной монтажной платы, к которой припаяны необходимые контакты для соединения с разъемом XS3 модуля управления устройства. На этой же монтажной плате распаяны детали имитатора захвата.

Автор: Г.Алехин, г.Донецк, Украина
