В кварцевом фильтре, описанном В. Жалнераускасом ("Радио", 1982, № 6, с. 23), полосу пропускания изменяют, подключая герконовыми реле параллельно кварцевым резонаторам конденсаторы. Но в тех случаях, когда габариты устройства и энергопотребление являются критичными, в качестве коммутационных изделий можно использовать р-i-n диоды или полевые транзисторы.

На рис. 1 изображена схема шестирезонаторного фильтра с переключаемой полосой пропускания на кварцевых резонаторах на частоту 10,4 МГц.

Рис.1

Его амплитудно-частотная характеристика изображена на рис. 2. При подаче на управляющий вход напряжения -5...-12 В полевые транзисторы закрыты и сопротивление канала велико.

Рис.2

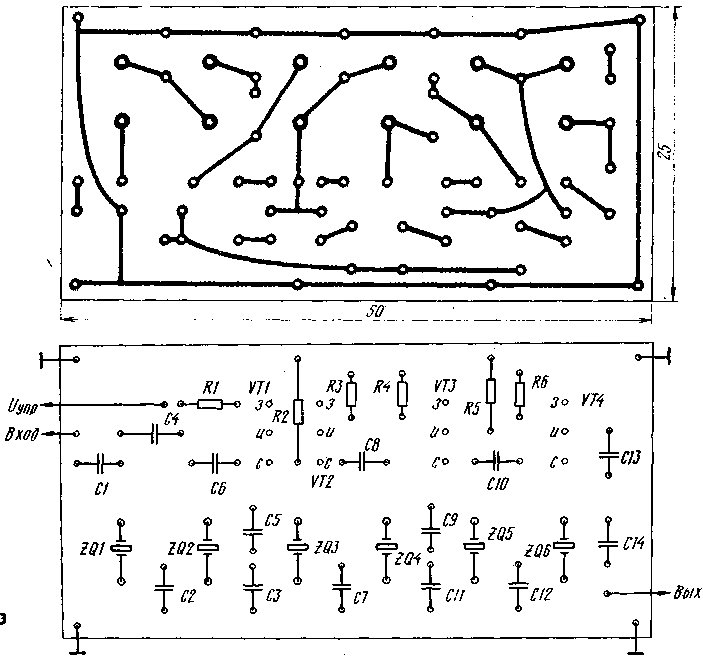

В этом случае полоса пропускания фильтра равна 2,7 кГц. Если же подать напряжение +5...+12 В, полевые транзисторы откроются и конденсаторы С6, С8, С10, С13 подключатся параллельно кварцевым резонаторам. Полоса пропускания сузится до 0,7 кГц. Емкость этих конденсаторов подбирают экспериментально. В отличие от упомянутого выше фильтра в данном конденсаторы подсоединяются не ко всем резонаторам. Это обусловлено тем, что при включении конденсаторов параллельно кварцам уменьшается крутизна низкочастотного ската. В то же время сузить полосу удается, подключив конденсаторы параллельно трем-четырем конденсаторам из шести. Фильтр практически не потребляет электроэнергии, имеет небольшие габариты. Его можно собрать на печатной плате и установить в готовую аппаратуру. Чертеж печатной платы приведен на рис. 3.

В устройстве можно использовать транзисторы КП305А - КП305Д, КП313А, КП313Б. Для плавной регулировки полосы пропускания емкость конденсаторов, включенных параллельно, необходимо изменять плавно. Это можно реализовать, применив многосекционные КПЕ или варикапы. Однако из-за разброса параметров резонаторов получить удовлетворительную АЧХ фильтра для разных полос пропускания очень затруднительно. Поэтому более целесообразным, видимо, является фильтр, полоса которого изменяется скачком за счет подключения параллельно резонаторам конденсаторов, которые подбирают с учетом параметров каждого резонатора.

По схеме, аналогичной приведенной в статье, можно сделать и восьмикристальный фильтр, необходимо только учесть, что для исключения нелинейных эффектов на полевых транзисторах уровень сигнала не должен превышать 1 В.

Автор: И. Нечаев, г. Курск; Публикация: Н. Большаков, rf.atnn.ru
