Данный блок предназначен для использования в трансивере с одним преобразованием частоты. В качестве основного элемента селекции используется кварцевый фильтр [1].

Рис.1 (нажмите для увеличения)

В режиме приема сигнал ГПД подается на обмотку 1 трансформатора Т1. В точку соединения обмоток II и III этого трансформатора подается сигнал от полосовых фильтров. На диодах VD1 - VD4 собрав первый балансный смеситель. Выделенный на контуре L2, С1 сигнал ПЧ (9,05 МГц) усиливается первым каскадом ПЧ (VT1), фильтруется кварцевым фильтром, усиливается вторым каскадом ПЧ (VT2) и затем попадает на второй балансный смеситель. На него же подается сигнал с опорного кварцевого гетеродина (9,05 МГц). Сигнал НЧ через Др2С20 подается на УНЧ. На транзисторе VT3 собран каскад АРУ. R18 регулирует усиление по ПЧ. В режиме передачи срабатывают реле К1 - К3. В этом случае на обмотку 1 Т1 подается сигнал от опорного кварцевого гетеродина (9,05 МГц).

В среднюю точку обмотки Т1 подается сигнал с микрофонного усилителя. Подавление несущей осуществляется подстройкой резистора R1. Сигнал DSB усиливается транзистором VT1. Кварцевый фильтр выделяет одну боковую полосу. Усиленный SSB сигнал (транзистором VT2) подается на второй балансный смеситель. Сюда же подается и сигнал ГПД. Со средней точки Т4 сигнал поступает на ФСС радиочастоты соответствующего диапазона.

Реле - переключатели режима

Микрофонный усилитель

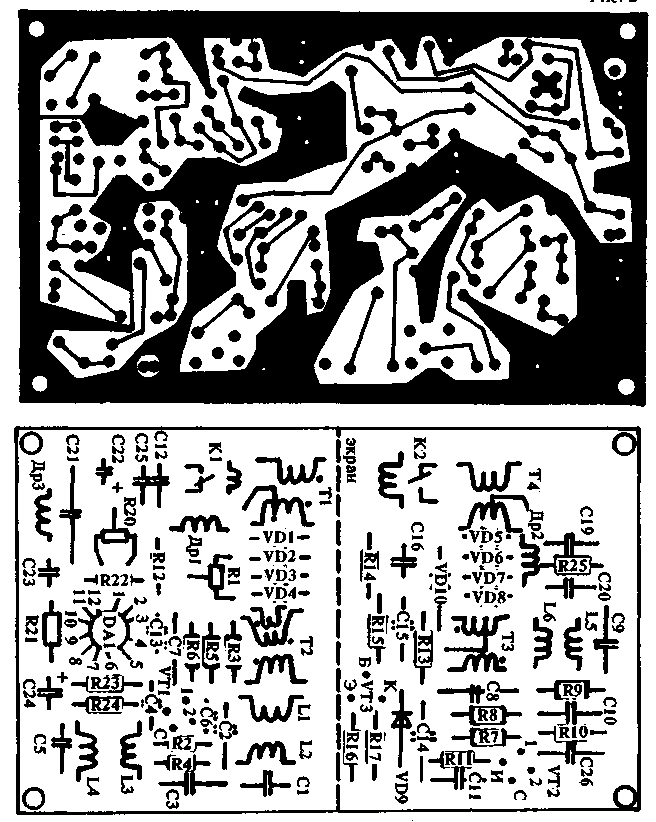

Намоточные данные приведены в табл. 1.

1. Лучшие конструкции 31 и 32 выставок творчества радиолюбителей 1989 г. Трансивер "Урал-84". - М.: ДОСААФ СССР, С.61.

Автор: В.Рубцов (UN7BV ex UL7BV), г.Целиноград, Радиолюбитель 2/94, с.48-49
