Слово "антенна" пришло к нам из греческого языка. Греки называли антенной щупальца или усики насекомых.

Приемная антенна - это тоже щупальца, которыми приемник захватывает из пространства энергию радиоволн. Чем больше энергии он получит от своей антенны, тем громче будет работать. Это особенно необходимо для детекторного приемника, который работает исключительно за счет энергии, получаемой им из антенны.

Конструкций антенн много. Большая часть из них - это длинные провода, поднятые высоко над землей. Антенны этих видов носят название наружных, так как они находятся снаружи зданий. Те же антенны, которые располагаются внутри зданий, называют комнатными или внутренними. Наружные антенны по приемным свойствам лучше внутренних.

Тебе, пока что начинающему радиолюбителю, рекомендую соорудить наружную антенну. Однако сначала сделай заземление. Дело в том, что под действием атмосферных разрядов в проводе наружной антенны могут накапливаться столь значительные электрические заряды, что они будут ощущаться при прикосновении к проводу. Соединив же с землей провод будущей наружной антенны, ты этим отведешь заряды в землю.

Заземление. Возможно ближе к окну, через которое ты предполагаешь вводить провода заземления и антенны, вырой яму такой глубины, где земля всегда сохраняет влагу. В яму уложи какой-нибудь металлический предмет, например старое, но не заржавевшее ведро (рис. 18, а) или лист оцинкованного железа (рис. 18, б) размерами примерно 50 х 100 см, предварительно припаяв к ним кусок длинной проволоки. Металлический предмет осторожно засыпь землей, чтобы не перерубить лопатой провод заземления, и хорошо утрамбуй землю.

Провод заземления прикрепи к стене дома скобками, сделанными из гвоздей или стальной проволоки.

Если ты живешь в городе, то заземлением могут служить трубы водопровода, центрального парового или водяного отопления, так как они имеют хорошее соединение с землей. Трубу, по возможности ближе к месту установки приемника, зачисти до блеска напильником. Этот участок трубы туго обмотай концом зачищенного медного провода, который пойдет к приемнику. Надежный контакт провода с трубой можно сделать и с помощью металлического хомута (рис. 18, в).

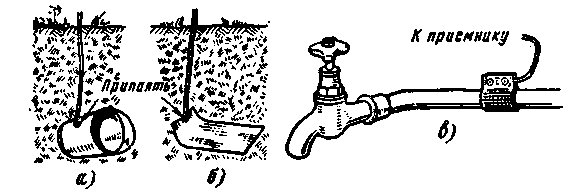

Рис. 18. Устройство заземления.

Наружная антенна. Лучше всего соорудить Г-образную антенну, напоминающую внешним видом буку "Г" (рис. 19). Такая антенна состоит из провода длиной 20-40 м, подвешенного с помощью опор-мачт на высоте 10-15 м над землей, и снижения-провода, свисающего вниз, конец которого подключают к радиоприемнику. Ту часть снижения, которую вводят в дом, называют вводом антенны.

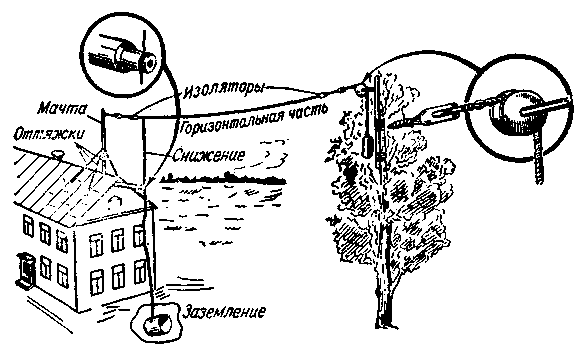

Рис. 19. Наружная Г-образная антенна и заземление.

Чем длиннее горизонтальная часть антенны и чем выше над землей она поднята, тем лучше радиоприем.

Для антенны лучше всего применить антенный канатик - многожильный провод, свитый из тонких медных проволочек, или медную проволоку толщиной 1,5-3 мм. В крайнем случае можно использовать оцинкованную стальную или железную проволоку такой же толщины. Более тонкая проволока не годится: антенна из нее получится непрочной. Непригодна для антенны алюминиевая проволока, так как на воздухе она весьма быстро становится хрупкой и обрывается.

Горизонтальную часть, снижение и ввод антенны делай из целого куска провода. Если нет куска провода необходимой длины, то соединяемые участки проводов зачисть до блеска, прочно скрути и обязательно пропаяй места скруток.

Определяя места подвески горизонтальной части антенны, учитывай возможность использования крыши своего дома. Близко к железной крыше дома и над деревьями антенну подвешивать не рекомендуется. Если неподалеку проходят провода электрического освещения, то горизонтальную часть антенны располагай по возможности перпендикулярно им и подальше от них. Имей в виду: категорически запрещается подвешивать провод антенны под линией электрического освещения, телефонными, телеграфными и другими проводами, а также крепить шесты к водосточным, вентиляционным и дымоходным трубам, телефонным столбам, столбам электрического освещения.

Для мачт, устанавливаемых на крышах домов, нужны шесты длиной 3-4м, диаметром у основания 8-10, а у вершины 4-5 см. В сельской местности в качестве одной из опор можно использовать высокое- дерево. К шестам, отступая от вершин на 15-20 см, прикрепи по три куска стальной проволоки длиной несколько больше длины шестов, они будут оттяжками. На вершине одного из шестов укрепи блок. Пропусти через него прочную веревку, а лучше тонкий металлический трос для подъема горизонтальной части антенны, а в дальнейшем для регулировки ее натяжения. Под мачты желательно сделать дощатые опоры - площадки с гнездами для их оснований (рис. 20).

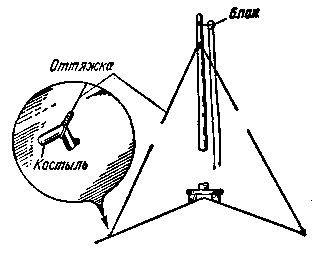

Рис. 20. Крепление мачты антенны на крыше.

Устанавливать мачты удобнее вдвоем. Один держит мачту в вертикальном положении, другой закрепляет ее оттяжки на костылях или гвоздях, вбитых в крышу. Если кровля железная, оттяжки можно крепить в закроях железа. Провод горизонтального луча антенны подвешивай к мачтам на двух цепочках из антенных изоляторов (рис. 21, в) или фарфоровых "роликах" (рис. 21, б), используемых для комнатной электропроводки. В каждой цепочке должно быть не менее чем по два изолятора. Одну цепочку крепи к вершине мачты без блока, вторую - к веревке (тросу), перекинутой через блок на второй мачте.

Разматывая провод, не выпускай моток из рук, следи за тем, чтобы на нем не образовывались петли, перегибы. Ту часть провода, которая будет снижением, временно, пока не закончишь подъем и крепление горизонтальной части антенны, соедини с заземлением. Если для снижения приходится использовать отдельный кусок провода, место его скрутки с горизонтальным лучом обязательно пропаяй. Сильно натягивать провод горизонтального луча не следует, так как во время зимних морозов его длина заметно уменьшается, провод натягивается и может оборваться или поломать опоры.

Чтобы снижение не болталось и не соприкасалось с кровлей или другими частями дома, укрепи на стене или на краю крыши шест или брусок- с роликом и привяжи к нему провод снижения.

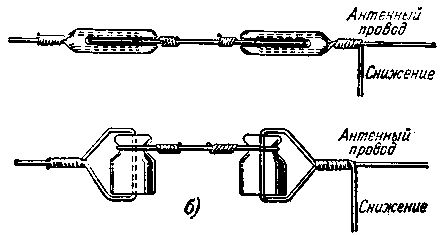

Рис. 21. Цепочки изоляторов.

В том случае, если в качестве одной опоры антенны будешь использовать дерево, привяжи к его стволу шест с блоком на конце, как показано на рис. 19. Свободный конец троса, пропущенный через блок, к стволу не крепи - во время ветра качающееся дерево может оборвать провод антенны. К нему надо привязать какой-нибудь груз, например камень. Подбирая массу этого груза, легко добиться необходимого натяжения горизонтального луча антенны.

Если по каким-либо причинам тебе не удастся соорудить Г-образную антенну на двух опорах, сделай ее в виде наклонного луча. В этом случае потребуется одна опора высотой 10-15 м. Второй конец провода крепи на изоляторе возле окна, через которое антенну вводишь в дом. Если дом высокий, а ты живешь на первом или втором этаже, неплохой наружной антенной может быть провод, вертикально или с наклоном свисающий к твоему окну.

Наружная антенна может быть и одномачтовой, например типа "метелка" (рис. 22). Она состоит из 40-80 прутков голой проволоки толщиной 1,0-1,5 мм и длиной по 40-50 см. Все они зачищены с одного конца и туго стянуты концом провода, предназначенного для снижения. Нижнюю часть "метелки" желательно залить расплавленным свинцом, чтобы обеспечить надежный контакт между отдельными ее прутками. Пучок прутков вставлен в отверстие большого фарфорового изолятора, предназначенного для уличной электропроводки (можно толстостенный фарфоровый или стеклянный стакан подходящего диаметра), а затем залить варом или смолой. Свободные концы прутков расправляют наподобие метлы. Изолятор крепят к мачте железным хомутиком или проволокой.

Рис. 22. Антенна "метелка".

Вводы антенны в заземления. Если ты живешь в сельской местности, то для оборудования ввода наружной антенны кроме изоляционных материалов потребуется еще грозовой переключатель- небольшой рубильник с зубчатыми пластинками, образующими искровой промежуток (рис. 23).

Рис. 23. Грозопереключатель

Провода снижения и заземления вводи внутрь комнаты через отверстия, просверленные в стене, оконной колоде или неоткрывающейся раме окна. Сверли их с небольшим наклоном в сторону улицы, чтобы через них не могла затекать в комнату дождевая вода. Возможно ближе к этим отверстиям укрепи грозовой переключатель (рис. 24).

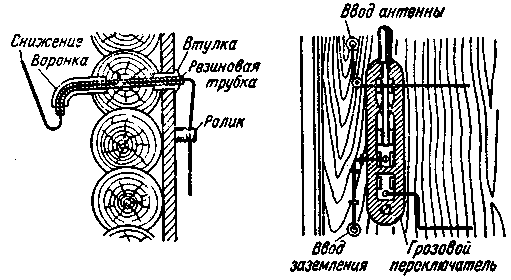

Рис. 24. Оборудование вводов антенны и заземления и установка грозового переключателя.

Провод заземления вводи без изоляционных материалов, только со стороны комнаты вставь в отверстие втулку, чтобы не испортить внешнего вида стены. Ввод антенны укрепи на роликах и, сделав на конце петельку, закрепи ее под верхний зажим грозопереключателя. Ввод заземления прибей к стене проволочными скобами. На конце его провода тоже сделай петельку и прочно зажми ее под винт ножа грозопереключателя. Далее заготовь два куска изолированного провода такой дины, чтобы дотянуть их до твоего рабочего места. Подойдет провод, применяемый для электросети. Концы проводов зачисть от изоляции. Один из них закрепи под нижний свободный зажим грозопереключателя, другой - под его верхний зажим (с которым соединен ввод антенны). Противоположными концами эти провода будешь подключать к приемнику.

Зачем нужен Грозопереключатель? Чтобы отводить в землю электрические заряды, возникающие в наружной антенне под действием различных атмосферных явлений. Когда приемником не пользуются, антенна должна быть заземлена - нож грозопереключателя устанавливают в верхнее положение. Перед тем как начать слушать радиопередачи, нож грозопереключателя перекидывают вниз, переключая заземление на приемник. Если в телефонах или громкоговорителе приемника появляется треск, являющийся признаком приближения грозы (в это время заряды из антенны уходят в землю через искровой промежуток), прием надо прекратить, а антенну заземлить. При этом приемник перестает работать, а создающиеся в антенне сильные заряды через нож переключателя стекают в землю, не причиняя вреда ни приемнику, ни слушателю.

Этих предосторожностей вполне достаточно, чтобы не иметь неприятностей от наружной антенны во время грозы.

Комнатные антенны. Для более чувствительного приемника, чем детекторный, а иногда и для детекторного, если радиовещательная станция находится недалеко, можно использовать комнатную антенну. Для ее устройства нужно в углах комнаты под потолком привернуть фарфоровые ролики и натянуть между ними изолированный или голый провод. Его можно протянуть вдоль одной, двух, трех или всех четырех стен комнаты. Один из концов провода идет вниз, к приемнику. Такая антенна будет тем лучше, чем длиннее ее провод и чем выше над землей находится комната.

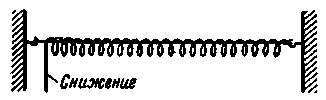

Рис. 25. Спиральная комнатная антенна

Можно также соорудить спиральную комнатную антенну (рис. 25), представляющую собой изолированный или голый провод длиной 10-15 м, свитый в спираль на круглой болванке. Спираль подвешивают на шнуре или капроновой леске между стенами комнаты. Снижение к радиоприемнику можно сделать от любого конца или витка спирали.

Грозопереключатели для комнатных антенн не нужны. Следует отметить, что в современных домах из железобетонных панелей комнатные антенны малоэффективны.

Публикация: Н. Большаков, rf.atnn.ru
