Антенна Double Eagle. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Антенны УКВ

 Комментарии к статье

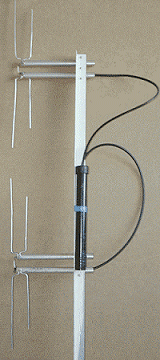

Антенна представляет собой двухдиапазонную вертикальную антенную решетку на частоты 260-390 МГц.

Eagle - антенна - полуволновой вибратор на два диапазона, перемычкой регулируется согласование под кабель 50 или 75 Ом.

При сборке на металлической мачте диаграмма кардиоидная, усиление выше по оси. Конструкция проста и делается из подручных материалов.

Настройка заключается в постепенном укорочении вибраторов до нужной частоты. Для настройки автор использовал измеритель АЧХ Х-1-50.

Настройка производится по известной методике по минимуму КСВ в измерительном кабеле длиной 10-15м.

При расстоянии между этажами антенной решетки равном 600мм длина отрезков соединительных кабелей (75 Ом) равна 660 мм. Затем идет кабель 50 Ом к аппарату.

По результатам испытаний антенна превосходит DX-60 и логопериодическую антенну промышленного производства.

Публикация: cxem.net

Смотрите другие статьи раздела Антенны УКВ.

Читайте и пишите полезные комментарии к этой статье.
