Цифровой термометр. Энциклопедия радиоэлектроники и электротехники

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Регуляторы мощности, термометры, термостабилизаторы

Комментарии к статье Комментарии к статье

Прибор предназначен для точного измерения в широких пределах температуры различных объектов и может быть рекомендован для использования как в быту, так и в технике. В отличие от опубликованных ранее подобных устройств, в этом термометре использована БИС серии К572, поэтому он содержит относительно небольшое число элементов. Термометр готов к работе сразу после включения питания. Но, к сожалению, отсутствие серийных датчиков с малой температурной инерцией приводит к значительной длительности процесса измерения (около пяти минут), что несколько ограничивает область применения термометра.

Основные технические характеристики

Пределы измеряемой температуры, °С-50...+99.9
Основная погрешность измерения, °С±0,1
Дополнительные погрешности, °С:
от изменения температуры окружающей среды в пределах от 0 до +40 °С±0,05
от смены датчиков±0,1
Наибольшая длина экранированного кабеля для соединения датчиков с прибором (при сопротивлении каждого провода в кабеле не более 5 Ом), м300
Потребляемая мощность, Вт3
Габариты, мм120Х 110Х40

Структурная схема цифрового термометра показана на рис.1. Изменение температуры объекта, в котором размещен термодатчик, вызывает изменение сопротивления датчика, которое в блоке Е1 преобразуется в соответствующее изменение напряжения. Преобразователь U1 питается от стабилизатора тока G1. Выходной сигнал блока Е1 усиливается усилителем А1 и поступает к аналого-цифровому преобразователю (АЦП) U2, на выходе которого включен цифровой блок индикации H1, высвечивающий текущую температуру контролируемого объекта.

Цифровой термометр. Структурная схема
Структурная схема

Переключателем SB1 (см. принципиальную схему) выбирают один из термодатчиков RK1, RK2, установленных на объекте, температуру которого необходимо измерить. Датчик включен в одно из плеч измерительного моста постоянного тока, выполненного на прецизионных резисторах R1 - R5. Точность и линейность показаний индикатора в пределах измеряемой температуры определяется в основном стабильностью тока, питающего измерительный мост.

Цифровой термометр. Принципиальная схема
Принципиальная схема (нажмите для увеличения)

Стабилизатор тока питания моста выполнен на операционном усилителе DA1.2. Подстроечный резистор R11 позволяет в небольших пределах изменять значение выходного тока, что дает возможность изменять крутизну преобразования сопротивления термодатчика в напряжение и обеспечивает установку верхней границы измеряемой температуры. Нижнюю границу устанавливают подстроечным резистором R1.

Напряжение с диагонали измерительного моста, пропорциональное температуре, усиливается дифференциальным усилителем, выполненным на операционном усилителе DA1.1, и с его выхода подается на вход АЦП. Конденсаторы С1, С2, С4 служат для фильтрации помех.

АЦП реализован на БИС К572ПВ2А и работает по принципу двойного интегрирования с автокорректировкой "нуля" и автоматическим определением, полярности входного сигнала. Сигнал, несущий информацию о текущей температуре выбранного объекта, представлен на выходе АЦП в виде, удобном для отображения семиэлементными индикаторами. Он поступает на табло, состоящее из трех светодиодных индикаторов HG1 - HG3 и светодиода HL1.

Светодиод загорается при отрицательной температуре измеряемого объекта. Для разделения целых и десятых долей градуса на индикаторе HG2 высвечивается запятая.

Питается термометр от сети переменного тока напряжением 220 В через трансформатор Т1. Для стабилизации питающего двуполярного напряжения предусмотрены параметрические стабилизаторы VD1R18 и VD2R19. Образцовое напряжение для АЦП и стабилизатора тока снято с делителя напряжения на резисторах R16, R17. Оно дополнительно фильтровано конденсатором С12.

Все элементы цифрового термометра размещены на двух печатных платах (см. рис.3 и рис.4 ), соединенных между собой уголками.

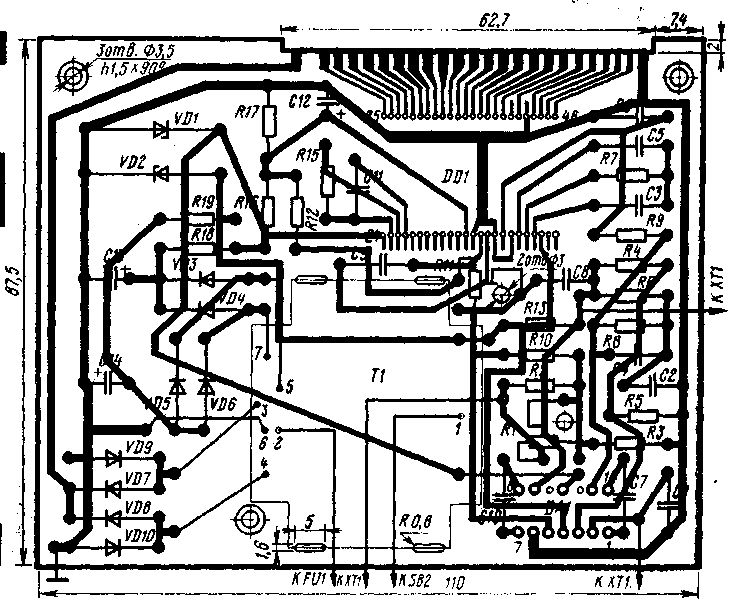

Чертеж основной платы

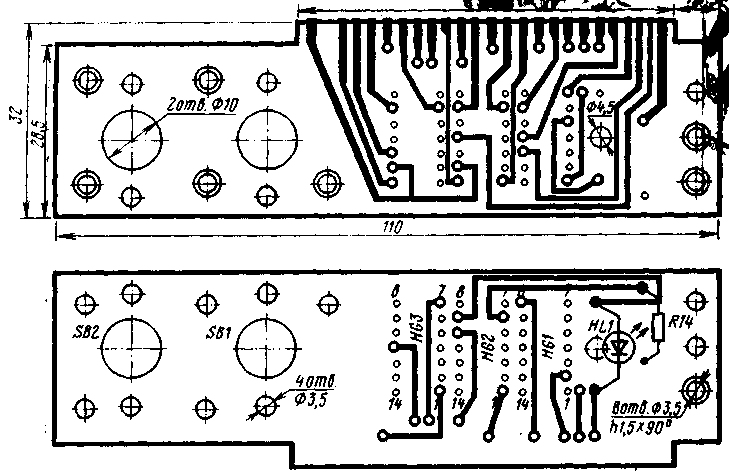

Чертеж дополнительной платы

В приборе использованы постоянные резисторы R2 - R5 - С2-29В-0,125: R18, R19 - МЛТ-0,5; подстроечные - СПЗ-38, остальные - МЛТ-0,125. Конденсаторы С1 - С5, С9 - К73-17-С7, С10, С11 - КТ.1; С6, С8 - К10-7; С12-С 14 - К50-6.

Для обеспечения взаимозаменяемости термодатчиков при сохранении заданной точности использованы серийно выпускаемые термопреобразователи сопротивления ТСМ-6114 ГОСТ 6651-72 с номинальной статической характеристикой гр.23. При отсутствии стандартных датчиков можно изготовить их самостоятельно. Для этого необходимо отмерить 619 см провода ПЭТВ диаметром 0,05 мм. намотать его бифилярно на изоляционную оправку, к одному концу провода датчика припаять один гибкий вывод, ко второму - два таких же вывода.

Можно припаять датчик прямо к проводникам подводящего кабеля. На каждый датчик потребуется три проводника в кабеле. Такое подключение позволяет скомпенсировать температурную погрешность, вносимую проводниками кабеля.

Далее изготовляют корпус, способный работать в той среде, где будет установлен датчик, закрепляют в нем оправку с обмоткой и заливают эпоксидной смолой. Сопротивление датчика при температуре 20 °С должно быть 57, 52 Ом.

Трансформатор питания для уменьшения габаритов выполнен из четырех магнитопроводовПЛ6,5Х12,5х16 (сечение около 3 см.кв). Обмотка I содержит 3000 витков провода ПЭВ-2 0,08, II - 2Х130 витков провода ПЭВ-2 0,18, 111 - 70 витков провода ПЭВ-2 0,4. В трансформаторе питания возможно применение иного магнитопровода, однако высоту корпуса термометра при этом придется увеличить.

Микросхему К157УД2 можно заменить на К140УД20 с соответствующими цепями коррекции: К572ПВ2А - на КР572ПВ2А, но придется изменить рисунок проводников печатной платы, а при увеличении допустимой погрешности до ±0,3 °С можно использовать и К572ПВ2 с любым буквенным индексом.

Безошибочно собранный из заведомо исправных элементов термометр налаживания не требует, необходимо лишь установить границы измеряемого диапазона. Для этого вместо датчика включают его эквивалент (магазин резисторов или точный резистор). Вначале включают резистор сопротивлением 41,7 Ом, и резистором R1 устанавливают на табло показание минус 50 °С; затем заменяют резистор на другой, с номиналом 75,59 Ом, и резистором R11 устанавливают показание плюс 99,9 °С. Операцию калибровки следует повторить дважды.

При необходимости расширить интервал измеряемой температуры до 180°С нужно подключить к АЦП еще один цифровой индикатор АЛС324Б. Остальные технические характеристики термометра при этом сохраняются.

Авторы: Н.Хоменков, А. Зверев, г. Орел; Публикация: Н. Большаков, rf.atnn.ru
