Предлагаемый конвертер является первым в серии конвертеров TRAN. На его основе был разработан УКВ конвертер, описанный в [1], и многое, сказанное там, справедливо и для предлагаемого конвертера. Считаю нужным привести лишь дополнительные сведения.

Чувствительность конвертера невысока, что предполагает использование данного конвертера лишь как вспомогательного, служащего для проверки и настройки аппаратуры и для связи на небольшие расстояния. Конвертер довольно широкополосен и позволяет перенести весь двухметровый диапазон на радиовещательный УКВ ЧМ.

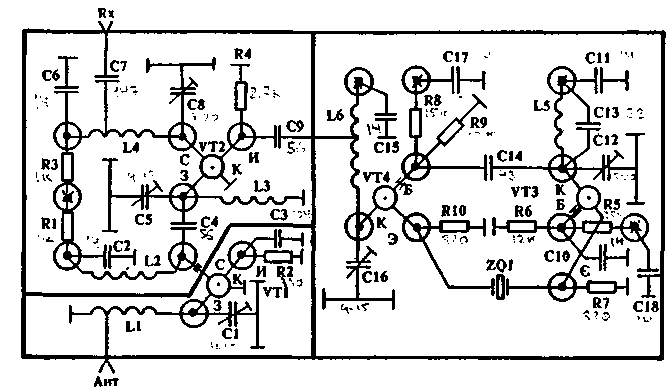

Конвертер (рис.1) предназначен для работы в сети TRAN (Tyumen Radio Amateur Net) на частоте 145,5 МГц совместно с любым радиовещательным ЧМ радиоприемником. Он состоит из УВЧ (VT1), смесителя (VT2) и кварцевого гетеродина (VT3, VT4). Все катушки бескаркасные, намотаны проводом диаметром 0,6 мм на оправке диаметром 6 мм.

LI - 5 витков, отвод от 1,5 от холодного конца; L3 - 5 витков; L4 - 11 витков, отвод от 1,5; L5 - 15 витков (для he - 13 МГц); L6 - 9 витков, отвод от 4,5. На выводы баз VT3 и VT4 на вывод стока VT1 надеты ферритовые колечки. L2 - дроссель ДМ (0.1-100 мкГн).

Монтаж выполненна "пятачках" на плате 110х55 мм из двустороннего фольгированного стеклотекстолита. "Пятачки", отмеченные крестиком, просверлены насквозь, раззенкованы с обратной стороны, через эти отверстия подводится питание.

Конвертер имеет малые габариты, прост по конструкции и может быть изготовлен в минимальный срок. На плате имеется два экрана: один экранирует гетеродин от УРЧ и смесителя, другой - смеситель от УРЧ.

Корпус конвертера может быть выполнен опайкой платы по периметру полосками стеклотекстолита, как это выполнено в [1]. Применение луженой "белой" жести в данном случае приводит к микрофонному эффекту из-за большого рассеяния энергии гетеродина, связанного с небольшой добротностью катушек, отсутствием экранов на катушках и небольшими габаритами устройства.

Простота конструкции и выбранная схема гетеродина, в которой возбуждаются даже малоактивные кварцевые резонаторы, а также отсутствие полосовых фильтров способствуют возникновению побочных каналов приема, например, по зеркальному каналу. Это необходимо учитывать и отнестись к конструкции конвертера с пониманием. Кварцевый резонатор в гетеродине возбуждается на 3-ей гармонике (39 МГц), далее идет удвоение - 78 МГц, затем сигнал подается на смеситель. Частота. гетеродина-может варьироваться в зависимости от наличия кварцевых резонаторов и ПЧ, свободной от радиовещательных станций. Конвертер, в принципе, может быть добавлен и к приемникам УКВ ЧМ радиостанций, работающих на низких частотах - 30-60 МГц (например, серии "Лен", "Гранит"). Вдоль экранов желательно "прошить" плату отрезками луженого провода и пропаять с обеих сторон, как это сделано в [1]. При настройке гетеродина желательно пользоваться резонансным волномером, амплитуда гармоник в данной схеме генератора очень велика, и можно ошибиться.

Литература:

1. В.Беседин. УКВ конвертер на 144 МГц. Радио №9/1991 г. стр.22-25

Автор: В.Беседин (UA9LAQ), Тюмень; Публикация: Н. Большаков, rf.atnn.ru
