Предлагаемый прибор весьма прост по схеме, но обладает хорошими техническими характеристиками, собран на доступных компонентах. Тахометр может оказаться очень полезным при регулировочных операциях с электронными блоками зажигания двигателя автомобиля, при точной установке порогов срабатывания экономайзера и др. А вот целесообразность использования цифрового тахометра в качестве бортового (установленного на приборном щитке) мы бы поставили под большое сомнение, и об этом в журнале "Радио" была в свое время помещена статья А. Межлумяна "Цифровая или аналоговая?" -1986, № 7, с. 25, 26.

Тахометр предназначен для измерения частоты вращения коленчатого вала четырехцилиндрового автомобильного бензинового двигателя. Прибор может быть использован как для регулировочных работ на холостом ходе, так и для оперативного контроля частоты вращения вала двигателя во время движения.

Цикл измерения равен 1 с, причем время индикации также равно 1 с, т. е. в течение времени индикации происходит очередное измерение, смена показаний индикатора происходит один раз в секунду. Максимальная погрешность измерения 30 мин~1, число разрядов индикатора - 3; переключения пределов измерения не предусмотрено. Тахометр имеет кварцевую стабилизацию тактового генератора, поэтому погрешность измерений не зависит от температуры окружающей среды и изменений напряжения питания.

Принципиальная схема тахометра показана на рис. 1. Функционально прибор состоит из кварцованного генератора, собранного на микросхеме DD1, входного узла на транзисторе VT1, утроителя частоты входных импульсов на элементах DD2.1-DD2.3 и счетчике DD3, счетчиков DD4-DD6, преобразователей кода DD7-DD9, цифровых индикаторов HG1-HG3 и стабилизатора напряжения питания ОА1. Сигнал на входной узел тахометра поступает с контактов прерывателя.

Цифровой тахометр
(нажмите для увеличения)

После подачи напряжения питания триггер DD2.1, DD2.2 может оказаться в любом состоянии (из двух возможных). Предположим, что на выходе элемента DD2.2 присутствует напряжение низкого уровня, которое запрещает прохождение через элемент DD2.3 импульсов частотой 1024 Гц с выхода F счетчика DD1 на счетный вход СР счетчиков D03 и DD4.

При размыкании контактов прерывателя транзистор VT1 откроется, переключит триггер DD2.1, DD2.2 и откроет элемент DD2.3. Счетчики DD3 и DD4 начнут счет импульсов частотой 1024 Гц. По спаду третьего входного импульса счетчика DD3 на его выходе 2 сформируется импульс, который переключит триггер DD2.1, DD2.2 в исходное состояние, элемент D02.3 окажется снова закрытым, а счетчик DD3 - обнуленным. При следующем импульсе с прерывателя процесс повторится. Таким образом, при каждом размыкании контактов прерывателя число, записанное в цепь счетчиков DD4-DD6, будет увеличиваться на 3.

Процесс записи будет продолжаться в течение секунды, т. е. до того момента, когда на выходе S1 счетчика DD1 появится очередной положительный перепад напряжения. В этот момент информация, накопившаяся в счетчиках DD4-DD6, будет переписана в буферные регистры преобразователей кода DD7-DD9, а вскоре счетчики DD4-DD6 обнулит по входу R сигнал с цепи C5R9. Сразу после спада импульса высокого уровня на входе счетчиков DD4-DD6 начнется новый цикл записи и т. д. Для обеспечения необходимой временной задержки между моментами перезаписи информации из счетчиков DD4-DD6 в буферные регистры преобразователя кода DD7-DD9 и обнуления счетчиков служат дифференцирующие цепи C3R6, C4R8, C5R9 и элемент DD2.4.

Утроение частоты импульсов, поступающих с прерывателя, необходимо для получения соответствия между показаниями индикатора и частотой вращения коленчатого вала двигателя в мин-1. Так как время счета входных импульсов равно 1 с, то в счетчики запишется, а затем будет выведено на индикаторы число 2N3/60, где N - частота вращения коленчатого вала в мин-1, 2N - частота искрообразования. При частоте вращения вала 3000 мин-1 показания индикатора будут 3.00.

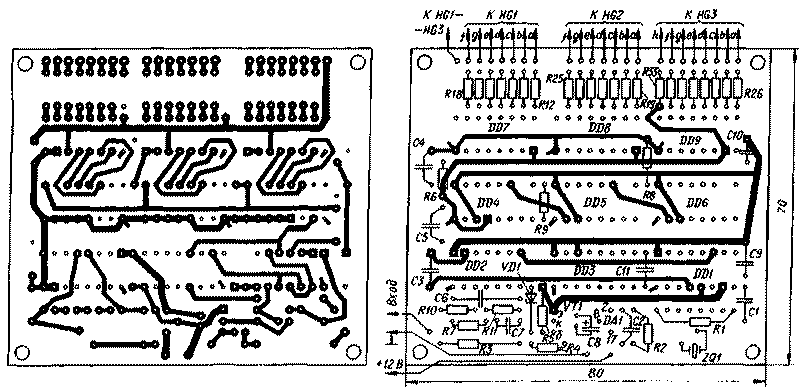

Все детали тахометра, кроме стабилизатора напряжения DA1 и индикаторов HG1-HG3, размещены на печатной плате из двустороннего фольгированного стек-лотекстолита. Чертеж печатной платы и расположение деталей на ней представлены на рис. 2. Тахометр некритичен к типу применяемых деталей. Номиналы резисторов и конденсаторов могут отличаться от указанных на схеме на ±20 %.

Резистор R1 - КИМ, но поскольку высокоомные резисторы довольно дефицитны, на плате предусмотрены монтажные площадки для установки вместо одиночного резистора номиналом 22 МОм последовательно нескольких меньшего сопротивления.

Кварцевый резонатор ZQ1 - любой, от цифровых часов. Стабилитрон VD1 - любой малогабаритный на напряжение стабилизации 3...5 В. Микросхемы серии К176 можно заменить на соответствующие серии К561. Микросхемный стабилизатор КР142ЕН8А установлен на тепло-отвод площадью около 10 см2.

В тахометре использованы семиэлементные индикаторы АЛ304Г (высота цифр - 3 мм) с большой яркостью свечения и сравнительно небольшим потребляемым током (около 5 мА на элемент). Яркости свечения вполне достаточно для уверенного считывания информации в салоне автомобиля даже в солнечную погоду. Табло тахометра следует накрыть плотным светофильтром соответствующего цвета.

При необходимости можно использовать индикаторы и с более крупными цифрами, например, АЛС321А, АЛС321Б, АЛС324А, АЛС324Б. Ток, потребляемый каждым их элементом, значительно больше - до 20 мА, поэтому для обеспечения запаса яркости свечения выходной ток дешифраторов необходимо усилить. Схемы усилителей тока для индикаторов серий АЛС321 и АЛС324 представлены на рис. 3, а и б.

Цифровой тахометр

Обращаем внимание на то, что при использовании индикаторов с общим катодом АЛС321А и АЛС324А на вход S преобразователей кода DD7-DD9 следует подавать напряжение низкого уровня (выводы 6 соединить с общим проводом).

Разумеется, использование крупно-знаковых индикаторов потребует коррекции печатной платы и установки стабилизатора DA1 на теплоотвод большей площади (не менее 30 см2).

Правильно собранный из исправных деталей тахометр начинает работать сразу, и табло должно высветить нулевое показание примерно через 2 с после включения питания. Если этого не произошло, следует проверить наличие секундных импульсов на выходе S1 счетчика DD1. Их отсутствие или заметное отличие периода от 1 с означает скорее всего неисправность кварцевого резонатора. Для проверки работоспособности остальных узлов тахометра можно сигнал с вывода 3 счетчика DD1 (импульсы с частотой 128 Гц) подать через резистор сопротивлением 10 кОм на базу транзистора VT1. При этом на индикаторе должно появиться число 3.84.

В автомобиле, оборудованном стандартной батарейной системой зажигания, вход тахометра подключают к выводу прерывателя. При бесконтактной электронной системе зажигания тахометр можно подключить к ее выходу, увеличив сопротивление резистора R3 до 200-250 кОм, причем этот резистор желательно установить не на плате, а в разрыв провода, идущего от платы тахометра к выходу системы зажигания. Это вызвано тем, что напряжение на выходе электронной системы зажигания может достигать 400 В и даже более, что может привести к пробоям на плате тахометра. Если электронная система зажигания работает от контактного прерывателя, то тахометр подключают к выводу прерывателя, уменьшив сопротивление резистора R3 до12 кОм.

Автор: А. Бирюков, г. Москва; Публикация: Н. Большаков, rf.atnn.ru
