Микрофоны. Справочные данные. Часть 2

Энциклопедия радиоэлектроники и электротехники / Справочные материалы
Комментарии к статье
Микрофоны классифицируются по признаку преобразования акустических колебаний в электрические и подразделяются на электродинамические, электромагнитные, электростатические (конденсаторные и электретные), угольные и пьезоэлектрические.
Микрофоны характеризуются следующими параметрами:
- Чувствительность микрофона - это отношение напряжения на выходе микрофона к воздействующему на него звуковому давлению при заданной частоте (как правило 1000 Гц), выраженное в милливольтах на паскаль (мВ/Па). Чем больше это значение, тем выше чувствительность микрофона.
- Номинальный диапазон рабочих частот - диапазон частот, в котором микрофон воспринимает акустические колебания и в котором нормируются его параметры.
- Неравномерность частотной характеристики - разность между максимальным и минимальным уровнем чувствительности микрофона в номинальном диапазоне частот.
- Модуль полного электрического сопротивления - нормированное значение выходного или внутреннего электрического сопротивления на частоте 1 кГц .
- Характеристика направленности - зависимость чувствительности микрофона (в свободном поле на определенной частоте) от угла между осью микрофона и направлением на источник звука.
- Уровень собственного шума микрофона - выраженное в децибелах отношение эффективного значения напряжения, обусловленного флуктуациями давления в окружающей среде и тепловыми шумами различных сопротивлений в электрической части микрофона, к напряжению, развиваемому микрофоном на нагрузке при давлении 1 Па при воздействии на микрофон полезного сигнала с эффективным давлением 0,1 Па.
В телефонных аппаратах, в основном, применяются электродинамические, электретные и угольные микрофоны. Но, как правило, в 95% кнопочных ТА применяются электретные микрофоны, которые имеют повышенные электроакустические и технические характеристики:
- широкий частотный диапазон;
- малую неравномерность частотной характеристики;
- низкие нелинейные и переходные искажения;
- высокую чувствительность;
- низкий уровень собственных шумов.
Рис 1. Схема включения конденсаторного микрофона
На рис. 1 приведена схема, объясняющая принцип работы конденсаторного микрофона. Выполненные из электропроводного материала мембрана (1) и электрод (2) разделены изолирующим кольцом (3) и представляют собой конденсатор. Жестко натянутая мембрана под воздействием звукового давления совершает колебательные движения относительно неподвижного электрода. Конденсатор включен в электрическую цепь последовательно с источником напряжения постоянного тока GB и активным нагрузочным сопротивлением R. При колебаниях мембраны емкость конденсатора меняется с частотой воздействующего на мембрану звукового давления. В электрической цепи появляется переменный ток той же частоты и на нагрузочном сопротивлении возникает переменное напряжение, являющееся выходным сигналом микрофона.
Электретные микрофоны по принципу работы являются теми же конденсаторными, но постоянное напряжение в них обеспечивается зарядом электрета, тонким слоем нанесенного на мембрану и сохраняющим этот заряд продолжительное время (свыше 30 лет).
Поскольку электростатические микрофоны обладают высоким выходным сопротивлением, то для его уменьшения, как правило, в корпус микрофона встраивают истоковый повторитель на полевом n-канальном транзисторе с p-n переходом. Это позволяет снизить выходное сопротивление до величины не более 3 + 4 кОм и уменьшить потери сигнала при подключении к входу усилителя сигнала микрофона. На рис. 2 приведена внутренняя схема электретного микрофона с тремя выводами МКЭ-3.

Рис. 2. Внутренняя схема электретного микрофона МКЭ-3
У электретных микрофонов с двумя выводами выход микрофона выполнен по схеме усилителя с открытым стоком.

Рис. 3. Внутренняя схема электретного микрофона МКЭ-389-1

Рис. 4. Схема подключения электретных микрофонов с двумя выводами
На рис. 3 приведена внутренняя схема электретного микрофона с двумя выводами. МКЭ-389-1. Схема подключения такого микрофона приведена на рис. 4. По этой схеме можно подключать практически все электретные микрофоны с двумя выводами, и отечественные и импортные.
В таблице приведены их технические характеристики
Параметры микрофонов
Наименование
марка |
Чувстви-
тельность
мВПа |
Диапазон
частот
Гц |
Уровень
шума
дБ |
Напр.
пит.
В |
Потреб.
ток
мА |
Коэфф.
гарм.
% |
Неравно-
мерность
ЧХ
дБ |
| М1-А2 "СОСНА" |
515 |
1507000 |
28 |
-1,2 |
0,007 |
- |
2 |
| М1-Б2 "СОСНА" |
1020 |
| М4-В "СОСНА" |
>20 |
| М7 "СОСНА" |
>5 |
26 |
| МЭК-1А |
620 |
3004000 |
30 |
2,34,7 |
0,2 |
2 |
| МЭК-1В |
| МКЭ-3 |
420 |
5015000 |
30 |
-4,5 |
- |
12 |
| МКЭ-84 |
620 |
3003400 |
30 |
1,34,5 |
- |
| МКЭ-377-1А |
612 |
15015000 |
33 |
2,36 |
0,35 |
4 |
| МКЭ-377-1Б |
1020 |
| МКЭ-377-1В |
1836 |
| МКЭ-378А |
612 |
3018000 |
2,36 |
0,35 |
1 |
| МКЭ-378Б |
1020 |
| МКЭ-389-1 |
612 |
3004000 |
26 |
- |
4 |
2 |
| МКЭ-332А |
35 |
5012500 |
30 |
29 |
- |
- |
| МКЭ-332Б |
612 |
| МКЭ-332В |
1224 |
| МКЭ-332Г |
2448 |
| МКЭ-333А |
35 |
5012500 |
30 |
29 |
| МКЭ-333Б |
612 |
| МКЭ-333В |
1224 |
| МКЭ-333Г |
2448 |
| PANASONIC |
РАЗМЕР |
| WM-034 CY |
60 |
2016000 |
- |
4,510 |
0,8 |
9,7х6,7 |
| WM-034 BY |
60 |
2016000 |
| WM-034 CY 195 |
| WM-52 BM |
1,510 |
0,3 |
9,7х4,5 |
| WM-54 BT |
2012000 |
2,510 |
0,6 |
| WM-60 AY |
58 |
2016000 |
210 |
0,5 |
6х5 |
| WM-60 AT |
| WM-60 A 103 |
55 |
10012000 |
| WM-62 A |
58 |
2016000 |
6х2,5 |
| WM-66 D 103 |
50 |
1010000 |
6х2,7 |
| WM 55 A 103 |
60 |
2016000 |
1,510 |
0,5 |
9,7х5 |
| WM 56 A 103 |
58 |
| WM 55 D 103 |
10010000 |
| китай, стоящий во всех ширпотребовских телефонах и АОНах |
| SZN-15 E |
58 |
8015000 |
- |
310 |
- |
9,7х9 |
Ток потребления микрофона МЭК-1 не более 0,2 мА, МКЭ-377-1 и МКЭ-378 не более 0,35 мА. Потребляемый ток микрофонов М1-А2, М1-Б2 и М-7 не более 70 мкА.
Отличие микрофона МКЭ-332 от МКЭ-333 в том, что МКЭ-332 односторонненаправленный, а МКЭ-333 ненаправленный.
Коэффициент гармоник на частоте 1000 Гц при звуковом давлении 3 Па для микрофонов МКЭ-377-1 и МКЭ-389-1 не более 4 %, МКЭ-378 не более 1 %.
Неравномерность частотной характеристики чувствительности в номинальном диапазоне частот для микрофона МКЭ-3 не более 12 дБ, а для М1-А2, М1-Б2, МЭК-1 и МКЭ-389-1 не более ±2 дБ.

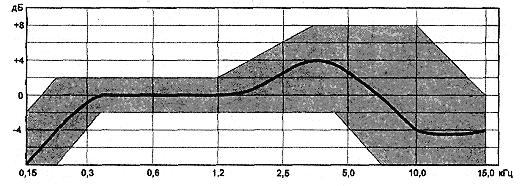

Рис. 5. Допусковая область частотной характеристики микрофона МКЭ-377-1

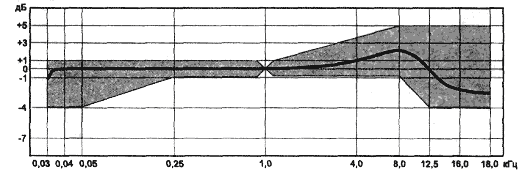

Рис. 6. Допусковая область частотной характеристики микрофона МКЭ-378
Публикация: cxem.net
