Биполярные и полевые транзисторы. Справочные данные

Энциклопедия радиоэлектроники и электротехники / Справочные материалы

 Комментарии к статье

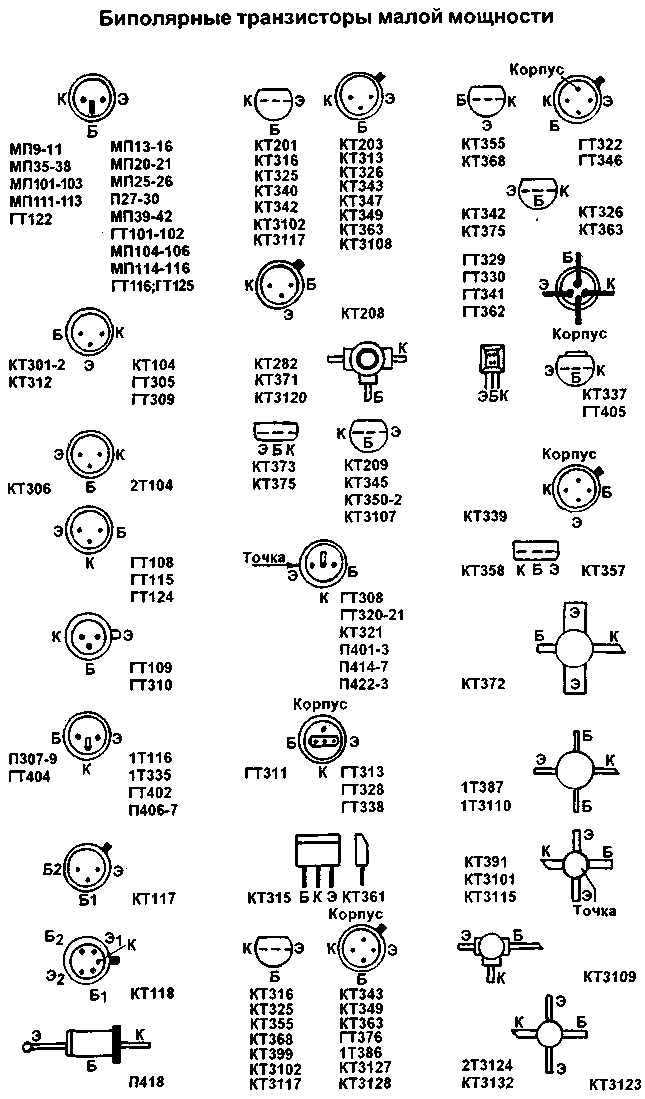

Приводим цоколевку распространенных биполярных и полевых транзисторов. Размеры транзисторов показаны условно.

Типы биполярных транзисторов проводимости p-n-p и полевых с р-каналом даны в правых колонках каждого ряда.

(нажмите для увеличения)

(нажмите для увеличения)

Автор: А.Купич, г.Селидово; Публикация: cxem.net
