Мощные выпрямительно-ограничительные диоды серии КД2972. Справочные данные

Энциклопедия радиоэлектроники и электротехники / Справочные материалы

 Комментарии к статье

Кремниевые выпрямительно-ограничительные диоды КД2972А2, КД2972Б2 и КД2972В2, изготовленные по эпитаксиально-планарной технологии, предназначены для защиты электронных узлов автомобилей и тракторов, а также аппаратуры широкого применения от импульсного превышения напряжения и кондуктивных помех. Кроме этого, диоды могут быть использованы в качестве мощных низковольтных выпрямителей.

Диоды оформлены в пластмассовом корпусе КТ28-1 (ТО-220АС) с жесткими штампованными лужеными выводами (рис. 1). Масса диода - не более 2,5 г.

Диоды для защиты включают в цепь питания защищаемого узла параллельно, подобно стабилитрону, т. е. в обратном направлении (VD1 на рис. 2; диод VD2 служит для защиты модуля от аварийной подачи напряжения питания в обратной полярности). Для выпрямления переменного тока их используют в обычном диодном включении (цоколевка на рис. 1 показана для этого случая).

Основные технические характеристики

• Постоянный обратный ток, мА, не более, для КД2972А2 (при обратном напряжении 20 В).....0,2
• КД2972Б2 (36 В).....0,4
• КД2972В2(14В).....0,2
• Импульсное прямое напряжение, В, не более, при импульсном прямом токе 35 А, длительности импульсов не более 300 мкс и скважности не менее 50 для КД2972А2.....1,15
• КД2972Б2.....1,2
• КД2972В2.....1,1
• Напряжение открывания диода в обратном включении, В, при обратном токе 10 мА и длительности импульсов менее 500 мкс для КД2972А2.....22...32
• КД2972Б2.....40...50
• КД2972В2.....18...23
• Импульсное напряжение ограничения (в обратном включении), В, не более, при токе через диод 45 А и дли­тельности импульсов не более 80 мкс для КД2972А2.....43
• КД2972Б2.....73
• КД2972В2.....33
• Тепловое сопротивление переход-корпус, °С/Вт, не более.....1,3

Предельно допустимые значения

• Наибольшее повторяющееся импульсное обратное напряжение, В, для КД2972А2.....20
• КД2972Б2.....36
• КД2972В2.....15
• Наибольший средний прямой ток, А, при температуре корпуса 100 °С и частоте 50 Гц.....35
• Наибольший неповторяющийся импульсный прямой ток, А, при температуре корпуса 125 °С и длительности импульсов менее 1 мс.....180
• Наибольший ток в режиме ограничения, А, при температуре корпуса 125 °С и длительности импульсов менее 80 мкс.....45
• Наибольшая температура перехода, °С.....150
• Рабочий интервал температуры окружающей среды, °С.....-60...+125

Допустимое значение статического потенциала - 200 В (III степень жесткости по ОСТ 11 073.062). По условиям монтажа диоды не отличаются от транзисторов в аналогичном корпусе.

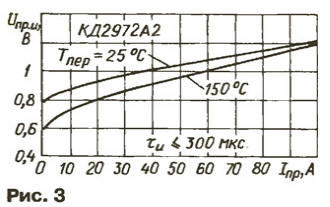

На рис. 3 показан типичный вид прямой ветви вольт-амперной характеристики диода при двух значениях температуры перехода, а на рис. 4 - зависимость импульсного напряжения ограничения диодов в режиме защиты от температуры перехода.

Автор: В.Кисилев, г.Минск, Беларусь
