Переключатель тока КР1055КТ1А. Справочные данные

Энциклопедия радиоэлектроники и электротехники / Справочные материалы

 Комментарии к статье

Микросхема представляет собой токовый переключатель с пороговым управлением. Его порог переключения установлен выбором номиналов сопротивления внутренних стабилитрона и резисторов входного делителя напряжения. Прибор оформлен в стандартном пластмассовом корпусе КТ-26 (рис. 1); выводы - жесткие штампованные луженые.

Функциональная схема переключателя показана на рис. 2.

Цоколевка: выв. 1 - вход управляющего напряжения (база); выв. 2 - коллектор; выв. 3 - эмиттер (общий вывод). Прибор предназначен для использования в автомобильной электронной аппаратуре. Его типовая схема включения представлена на рис. 3.

Основные характеристики при Токр.ср = 25±10°С

• Падение напряжения на открытом переключателе, В, не более, при токе 20 мА и входном (управляющем) напряжении высокого уровня 8В......0,5
• Ток утечки закрытого переключателя, мкА, не более, при входном (управляющем) напряжении низкого уровня 4 В и коммутируемом напряжении 30 В......10

Предельно допустимые значения

• Наибольший ток через открытый переключатель, мА......50
• Наибольшее коммутируемое напряжение на закрытом переключателе, В......30
• Наибольшее входное (управляющее) напряжение, В......35
• Рассеиваемая мощность*, мВт, при температуре от -60 до +25°С......500
• +85°С......250
• Рабочий интервал температуры окружающей среды, °С......-60...+85

* В интервале температуры окружающей среды от +25 до +85°С максимально допустимую мощность надо уменьшать по линейному закону.

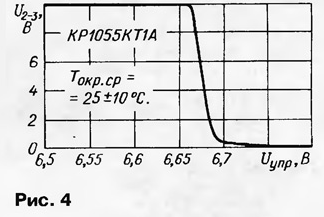

На рис. 4 показана зависимость падения напряжения на переключателе (между выводами 2 и 3) при коммутируемом напряжении 10 В от управляющего напряжения, а на рис. 5 - падения напряжения на открытом переключателе (остаточного напряжения) от тока через него.

Входная характеристика переключателя представлена на рис. 6.

Коммутатор тока КР1055КТ1А может быть использован в электронных устройствах различного назначения. В качестве примера на рис. 7 показан фрагмент схемы блока питания большинства европейских телевизоров, в которых работает микросхема TDA4605-2. Она, кроме других функций, обеспечивает защиту мощного транзистора (обычно BUZ90A) от падения напряжения питающей сети ниже 160 В - при этом напряжение на выводе 3, снимаемое с резистивного делителя, уменьшается ниже порогового (около 1 В) и источник питания выключается.

Если дополнить это устройство переключателем КР1055КТ1А (DA1) с дополнительным делителем напряжения (R1R2) так, как показано на схеме рис. 7, то при повышении сетевого напряжения сверх установленного значения коммутатор DA1 откроется, сработает микросхема TDA4605-2 и выключит источник. Таким образом, после введения узла, обведенного на схеме штрихпунктирной линией, блок питания телевизора будет защищен и от повышения сетевого напряжения, и от понижения.

Порог срабатывания устанавливают выбором соотношения значений сопротивления резисторов дополнительного резистивного делителя R1R2 в соответствии с формулой Unop - 6.75R1/R2. При указанных на схеме номиналах этот порог соответствует эффективному напряжению сети 300 В.

Автор: А.Штырев, г.Александров Владимирской обл.
