Микросхемные стабилизаторы с фиксированным выходным напряжением серий КР1158 и КФ1158 (по 28 типономиналов в каждой) предназначены для использования в электронной аппаратуре широкого применения. Регулирующий элемент стабилизаторов этих серий включен в плюсовой провод. Характерная особенность стабилизаторов - малое падение напряжения на регулирующем элементе.

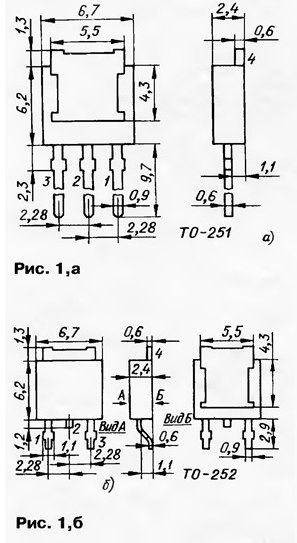

Приборы выпускают в пластмассовом прямоугольном корпусе четырех конструктивных вариантов - ТО-251, ТО-252, ТО-220 (по отечественной классификации КТ-28-2), ТО-263. Все варианты снабжены жесткими, штампованными лужеными выводами, причем корпусы ТО-252 и ТО-263 рассчитаны на поверхностный монтаж. Чертежи корпусов представлены на рис. 1, а - г.

У всех четырех вариантов корпуса предусмотрена теплоотводящая пластина. В корпусе ТО-251 изготавливают стабилизаторы серии КР1158 с буквенными индексами А и Б; в ТО-252 - серии КФ1158 с индексами А и Б; в ТО-220 - серии КР1158 с индексами В и Г; в ТО-263 - серии КФ1158 с индексами В и Г.

Цоколевка приборов (нумерация выводов слева направо, если смотреть на корпус, расположенный выводами вниз, со стороны маркировки): 1 - вход; 2 - общий; 3 - выход. У корпусов ТО-251, ТО-252 и ТО-263 теплоотводящая пластина 4 электрически соединена с выводом 2.

Ближайшие по параметрам зарубежные приборы - L4945, LM2930, LM2931, серия L48 фирмы SGS-THOMSON.

Основные технические характеристики*

• Выходное напряжение (разброс), В, для КР1158ЕН301А, КР1158ЕН301Б, КР1158ЕНЗВ, КР1158ЕНЗП КФ1158ЕН301А, КФ1158ЕН301Б, КФ1158ЕНЗВ, КФ1158ЕНЗГ......3±0,12
• КР1158ЕН3301А, КР1158ЕН3301Б, КР1158ЕНЗЗВ, КР1158ЕНЗЗП, КФ1158ЕН3301А, КФ1158ЕН3301Б, КФ1158ЕНЗЗВ, КФ1158ЕНЗЗГ......3,3±0,13
• КР1158ЕН501А,  КР1158ЕН501Б, КР1158ЕН5В, КР1158ЕН5П, КФ1158ЕН501А, КФ1158ЕН501Б, КФ1158ЕН5В, КФ1158ЕН5Г......5±0,2
• КР1158ЕН601А, КР1158ЕН601Б, КР1158ЕН6В, КР1158ЕН6Г, КФ1158ЕН601А, КФ1158ЕН601Б, КФ1158ЕН6В, КФ1158ЕН6Г......6±0,24
• КР1158ЕН901А, КР1158ЕН901Б, КР1158ЕН9В, КР1158ЕН9П, КФ1158ЕН901А, КФ1158ЕН901Б, КФ1158ЕН9В, КФ1158ЕН9Г......9±0,36
• КР1158ЕН1201А, КР1158ЕН1201Б, КР1158ЕН12В, КР1158ЕН12Г, КФ1158ЕН1201А, КФ1158ЕН1201Б, КФ1158ЕН12В, КФ1158ЕН12Г......12±0,48
• КР1158ЕН1501А, КР1158ЕН1501Б, КР1158ЕН15В, КР1158ЕН15П, КФ1158ЕН1501А, КФ1158ЕН1501Б, КФ1158ЕН15В, КФ1158ЕН15Г......15±0,6
• Номинальный ток нагрузки, мА, не более, для стабилизаторов с буквенными индексами A, Б......150
• B, Г......500
• Минимальное падение напряжения на стабилизаторе, В, при номинальном токе нагрузки для приборов с буквенными индексами A, Б......0,4
• B, Г......0,6
• Нестабильность выходного напряжения по входному напряжению, %/В, не болев, при токе нагрузки 5 мА и входном напряжении в пределах от 1 В плюс выходное до 30 В......0,05
• Нестабильность выходного напряжения по току нагрузки, %/А, не более, для стабилизаторов с буквенными индексами A, Б (при выходном токе 5... 150 мА)......6,9
• B, Г (5...500 мА)......3
• Собственный потребляемый ток, мА, не более, при номинальном токе нагрузки для стабилизаторов с буквенными индексами A, Б......20
• B, Г......65
• Собственный потребляемый ток, мА, не более, при отсутствии нагрузки......3
• Ток срабатывания системы токовой защиты, мА, для стабилизаторов с буквенными индексами A, Б......300...700
• B, Г......600... 1200
• Входной ток стабилизаторов при замыкании выходной цепи, мА, не более, для приборов с буквенными индексами А......700
• Б......250
• В......1200
• Г......350
• Температурный коэффициент напряжения стабилизации, %/°С, не более......0,02
• Напряжение срабатывания системы защиты по входному напряжению, В......30...37
• Тепловое сопротивление кристалл-корпус, °С/Вт, не более, для приборов в корпусе ТО-251, ТО-252......10
• ТО-220(КТ-28-2), ТО-263......5
• Тепловое сопротивление кристалл-окружающая среда, °С/Вт, для приборов в корпусе ТО-251, ТО-252......100
• ТО-220 (КТ-28-2), ТО-263......60
• Рабочий температурный интервал, °С......-40...+85
• * При входном напряжении 14 В, емкости входного конденсатора 0,1 мкФ, выходного - 10 мкФ и температуре кристалла 25 °С.

Предельные эксплуатационные значения параметров

• Наибольшее входное постоянное напряжение, В......37
• Наибольшее входное импульсное напряжение, В, при экспоненциальной форме импульсов с длительностью фронта 10 мс и спада 100 мс......60
• Наименьший ток нагрузки, мА......5
• Наибольшее неповреждаю-щее постоянное входное напряжение обратной полярности, В......18
• Наибольшее неповреждаю-щее импульсное входное напряжение обратной полярности, В (импульсы экспоненциальные, длительность спада 100 мс)......40
• Наибольшая допустимая температура кристалла, °С......+150
• Выходной ток при замыкании выходной цепи, мА, для приборов с буквенным индексом Б......250
• Г......500

Стабилизаторы снабжены весьма совершенной встроенной системой защиты от перегрузок по нескольким параметрам, что делает эти приборы идеально подходящими для нужд автомобильной электроники. Так, например, нагрузка стабилизатора оказывается защищенной от выбросов входного напряжения (до 60 В) при резком отключении основного потребителя бортовой сети автомобиля. Быстродействие защиты - до 10 В/мкс. Стабилизаторы выдерживают подачу входного напряжения в обратной полярности.

Система тепловой защиты полностью отключает стабилизатор при разогревании кристалла до 150°С. Как только температура кристалла опустится ниже этого порогового значения, стабилизатор снова вступает в работу.

Для ограничения рассеиваемой мощности введена блокировка выходного напряжения при увеличении входного сверх 30 В.

У стабилизаторов с буквенными индексами А и В при замыкании выходной цепи выходной ток ограничивается указанным максимальным значением. Идеализированная выходная характеристика этих приборов показана сплошной линией на рис. 2.

В стабилизаторы групп Б и Г встроена система защиты, обеспечивающая отрицательный участок на выходной характеристике - штриховая линия. Благодаря этому после срабатывания системы защиты выходной ток ограничивается на более низком уровне, что позволяет уменьшить бесполезную разрядку батареи питания и разогревание стабилизатора.

После устранения причины перегрузки стабилизатора и срабатывания системы токовой защиты он автоматически возвращается в рабочий режим. Следует иметь в виду, что в этот момент нагрузка стабилизаторов с отрицательным участком выходной характеристики не должна быть слишком большой, в противном случае стабилизатор может выйти на режим с меньшим выходным напряжением.

В связи с этим важно отметить, что по сравнению с зарубежными приборами серии L48 на выходной характеристике описываемых стабилизаторов точка А, от которой начинается отрицательный участок и положение которой определяет токовые свойства системы защиты, расположена гораздо ниже. В результате вероятность ложных срабатываний микросхем меньше.

Нагрузка с большой емкостной составляющей при включении питания для стабилизатора представляет собой замыкание его выходной цепи. Поэтому система токовой защиты сработает и будет удерживать стабилизатор блокированным до полной зарядки конденсаторов нагрузки. Этот фактор очень важен для правильного выбора мощности источника входного напряжения стабилизатора.

Типовая схема включения стабилизатора изображена на рис. 3. Входной С1 и выходной С2 конденсаторы следует монтировать вблизи стабилизатора и соединения выполнять проводниками минимальной длины.

Для работы стабилизаторов в составе оборудования автотранспортных средств рекомендуется схема включения, показанная на рис. 4. Она в большой степени учитывает специфические особенности эксплуатации электронной аппаратуры на подвижных объектах при ее питании от местной бортовой сети.

Иногда бывает необходимо питать стабилизатор повышенным входным напряжением. В таких случаях во входную цепь стабилизатора вводят гасящий резистор.

Описанные стабилизаторы легко преобразовать в стабилизаторы тока (см. схему на рис. 5). Резистор R1 определяет устанавливаемое значение тока стабилизации.

Если требуется стабилизатор напряжения на ток нагрузки, больший паспортного, микросхему дополняют мощным транзистором VT1, как показано на схеме рис. 6.

Автор: В.Смирнов, г.Брянск
