"После долгих поисков и серий неудач", - именно так со мной случилось. Я пересмотрел с сотню всевозможных журналов и брошюр в поисках приличной схемы предварительного усилителя и вот кажется нашел... Не скрою, в процессе сборки и испытаний пришлось доработать схему - кое-что убрать и добавить. В частности - был введен дополнительный регулятор уровня сигнала на входе ПУ (R1) с его помощью входной сигнал ослабляется до номинального уровня и тонокомпенсированный регулятор громкости (R21) а также возможность ступенчатого ослабления сигнала на 20 децибел (SA2).

Результаты превзошли все ожидания - правильно собранный ПУ по предложенной мной схеме по качеству звука намного превосходит активные ПУ и многие пассивные, установленные в аппаратуре высшего класса. Поэтому всем, кто пользуется отечественными усилителями (независимо от класса) рекомендую заменить предварительные усилители на предлагаемый Вашему вниманию. Звук изменится до неузнаваемости, естественно в лучшую сторону, появится прозрачность и чистота при низком уровне шумов и нелинейных искажений.

В усилителе применены сдвоенные переменные резисторы R11 и R17 любого типа группы Б, R1 и R21 любого типа группы В или А. В качестве тонокомпенсированного регулятора громкости (R21) можно применить переменный резистор 100 кОм (с отводом от середины). Транзисторы можно заменить на КТ3107И, КТ313Б, КТ361В,К (VT1, VT4) и КТ312В, КТ315В (остальные). Замена ОУ К574УД1 на ОУ других типов не рекомендуется. При значительном уровне постоянной составляющей (в редких случаях) в точке А необходимо установить конденсатор емкостью 2.2 - 5 мкФ.

Описываемый ПУ подключается к усилителю мощности ЗЧ с входным сопротивлением не менее 10 кОм. Со значительным увеличением Кг, данный ПУ можно нагрузить и на УМЗЧ с Rвх до 2 кОм (что крайне нежелательно), в таких случаях (если Rвх вашего УМЗЧ менее 10 кОм) нужно просто еще раз умощнить выходной каскад (копию участка схемы VT1-VT2-VT3-VT4-R4-R5-R6-R7, подключить на выход DA2), резисторы R23 и R24 подключить аналогично резисторам R2 и R3, хотя в этом случае возможно повысится уровень шумов. А если Rвх вашего УМЗЧ больше или равно 100 кОм, то в качестве операционного усилителя DA2 рекомендуется применить К574УД1А(Б), это снизит уровень искажений и шумов.

Возможные изменения в схеме (улучшающие):

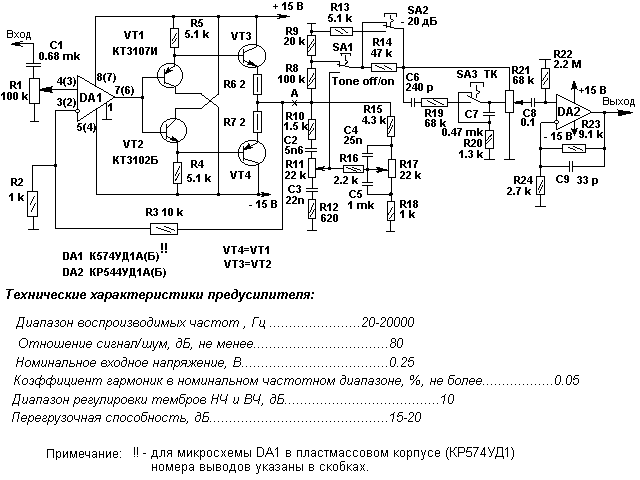

Схема усилителя приведена ниже:

(нажмите для увеличения)

Для исключения из тракта прохождения звукового сигнала переключателей П2К (весьма ненадежных в работе) рекомендуется переключатель SA1 исключить из схемы (вместе с резисторами R8, R9), а переключатель SA2 перенести на последний каскад замыкая накоротко резистор R23 (резисторы R13, R14 при этом исключаются из схемы).

Все возникшие вопросы по поводу данного усилителя шлите мне на bolero@chat.ru

Создано на базе ВПУ Ю.Солнцева.

Публикация: cxem.net
