Предварительный усилитель на микросхеме КР140УД1Б

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Предварительные усилители

 Комментарии к статье

Вашему вниманию предлагается предварительный усилитель с темброблоком. Усилитель этот начального уровня, но при своей простоте параметры у него вполне приличные.

Основные характеристики

Номинальное выходное напряжение, В

1

Чувствительность по входу, мВ:

1

250

2

20

3

3

Отношение сигнал/шум, дБ

-70

Коэффициент нелинейных искажений, %

0,5

Рабочий диапазон частот, Гц

20...20000

Диапазон регулировок тембра, дБ на частоте:

31,5 Гц

+/-15

18 кГц

+/-15

Напряжение питания, В

+/-12


Смотрим схему


Предварительный усилитель на микросхеме КР140УД1Б. Схема

Как уже говорилось выше, усилитель собран на микросхеме КР140УД1Б. В цепь обратной связи включен регулятор тембра. Регулировкой по высоким частотам занимается резистор R11, а по низким - R6. Ну а резистором R10 регулируется уровень выходного сигнала.

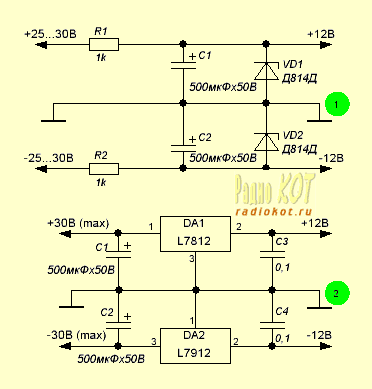

Питание усилителю требуется стабилизированное. Стабилизатор можно сделать двумя способами - параметрический стабилизатор на стабилитронах (1) и стабилизатор на микросхемах (2).

Предварительный усилитель на микросхеме КР140УД1Б. Схема

Преимущество первой схемы заключается в том, что максимальное входное напряжение практически не ограничено по величине - достаточно подобрать резисторы R1 и R2, тогда как для интегральных стабилизаторов входное напряжение не должно превышать 30 вольт.

Публикация: radiokot.ru

Смотрите другие статьи раздела Предварительные усилители.
