Микрофонный усилитель с однопроводным питанием. Энциклопедия радиоэлектроники и электротехники

Энциклопедия радиоэлектроники и электротехники / Предварительные усилители

 Комментарии к статье

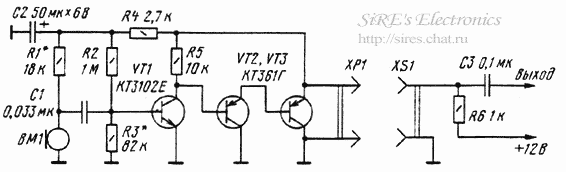

Микрофоны, с размещенными в их корпусе предусилителями, требуют для подключения к трансиверу проводов питания (помимо экранированного сигнального провода). С конструктивной точки зрения это не очень удобно. Число соединительных проводов можно уменьшить, подавая напряжение питания через тот же провод, по которому передается сигнал, т. е. центральный проводник кабеля. Именно такой способ подачи питания применен в предлагаемом вниманию читателей усилителе. Его принципиальная схема приведена на рисунке.

Усилитель рассчитан на работу от электретного микрофона любого типа (например, МКЭ-3). Питание на микрофон подается через резистор R1. Звуковой сигнал с микрофона подводится к базе транзистора VT1 через разделительный конденсатор С1. Необходимое смещение на базе этого транзистора (около 0,5 В) задается делителем напряжения R2R3. Усиленное напряжение звуковой частоты выделяется на нагрузочном резистор R5 и поступает далее на базу транзистора VT2, входящего в составной эмиттерный повторитель, собранный на транзисторах VT2 и VT3. Эмиттер последнего соединен с верхним контактом разъема ХР1 (выходом усилителя), к которому подключен центральный проводник соединительного экранированного кабеля, оплетка которого соединена с общим проводом. Заметим, что наличие на выходе предусилителя эмиттерного повторителя заметно снижает уровень наводок на микрофонный вход трансивера.

Около входного разъема устройства, к которому подключается микрофон, смонтированы еще две детали: нагрузочный резистор R6, через который подается питание, и разделительный конденсатор C3, служащий для отделения звукового сигнала от постоянной составляющей напряжения питания.

Примененное в данном усилителе схемотехническое решение обеспечивает автоматическую установку и стабилизацию режима его работы. Рассмотрим, как это происходит. После включения питания напряжение на верхнем выводе разъема ХР1 возрастает примерно

до 6 В. При этом напряжение на базе транзистора VT1 достигает порога его открывания 0,5 В и через транзистор начинает протекать ток. Падение напряжения, возникающее в этом случае на резисторе R5, заставляет открыться транзистор составного эмиттерного повторителя. В результате общий ток усилителя возрастает, а вместе с ним увеличивается и падение напряжения на резисторе R6, после чего режим стабилизируется.

Поскольку коэффициент усиления составного эмиттерного повторителя по току (он равен произведению коэффициентов усиления по току транзисторов VT2 и VT3) может достигать нескольких тысяч, стабилизация режима получается очень жесткой. Усилитель в целом работает подобно стабилитрону, фиксирующему выходное напряжение на уровне 6 В независимо от напряжения питания. Тем не менее при использовании источника питания с другим напряжением надо подобрать резисторы делителя R2R3 так, чтобы напряжение на верхнем контакте разъема ХР1 было равно половине напряжения питания. Любопытно, что режим практически нельзя изменить, регулируя сопротивление нагрузочного резистора R5. Падение напряжения на нем всегда равно суммарному напряжению открывания транзисторов составного эмиттерного повторителя (около 1 В), а изменения его сопротивления приводят только к изменению тока через транзистор VT1. То же относится и к резистору R6.

Еще интереснее работа усилителя в режиме усиления переменного тока. Напряжение звуковой частоты с нижнего вывода резистора R5 передается эмиттерным повторителем с очень небольшим ослаблением на верхний вывод - выход усилителя. При этом ток через резистор постоянен и почти не подвержен колебаниям со звуковой частотой. Иными словами, единственный усилительный каскад оказывается нагруженным на генератор тока, т.е. на очень большое сопротивление. Входное сопротивление повторителя тоже очень велико, и в результате коэффициент усиления оказывается очень большим. При негромком разговоре перед микрофоном амплитуда выходного напряжения может достигать нескольких вольт. Цепочка R4C2 не пропускает переменную составляющую сигнала звуковой частоты к цепи питания микрофона и делителя напряжения.

Однокаскадный усилитель совершенно не склонен к самовозбуждению, поэтому и расположение деталей на плате особого значения не имеет, желательно только вход и выход разместить с разных концов платы.

Налаживание сводится к подбору резисторов делителя R2R3 до получения на выходе половины напряжения питания. Полезно еще подобрать и резистор R1, ориентируясь по наилучшему звучанию сигнала, снимаемого с микрофона. Если входное сопротивление радиоаппарата, с которым используется данный усилитель, менее 100 кОм, емкость конденсатора С3 следует соответственно увеличить.

Автор: В. Поляков, г. Москва; Публикация: cxem.net
