Энциклопедия радиоэлектроники и электротехники / Узлы радиолюбительской техники. Смесители, преобразователи частоты Приемники и трансиверы прямого преобразования благодаря своей простоте, высокой чувствительности и селективности, хорошей надежности пользуются популярностью у радиолюбителей. Но далеко не всегда в аппарате, даже выполненном по хорошо отработанной схеме, реализуются заложенные в него изначально возможности и параметры. В результате многолетней эксплуатации автором статьи этой группы связной аппаратуры выяснилось, что низкочастотные узлы (в основном усилители НЧ) сохраняют работоспособность при снижении напряжения питания до 2...6 В (при номинальном 9...12 В). При этом у них, как правило, уменьшается коэффициент усиления. Основная причина неудовлетворительной работы приемников и трансиверов прямого преобразования - неоптимальный режим работы смесителя. Высокие параметры достигаются только при тщательном подборе гетеродинного высокочастотного напряжения на диодах смесителя. Оно должно быть в пределах 0,6...0,75 В на кремниевых диодах и 0,15...0,25 - на германиевых. При меньших напряжениях гетеродина уменьшается коэффициент передачи смесителя. Уменьшается он и при больших напряжениях, так как диоды оказываются открытыми почти все время. При этом возрастают шумы смесителя. Стабильность частоты и амплитуды напряжения, подаваемого на смеситель с гетеродина (особенно на ВЧ любительских диапазонах), во многом зависит от стабильности питающего напряжения. Практически во всех схемах, приводимых в литературе, отсутствует цепь регулировки гетеродинного напряжения на диодах смесителя. Рекомендуется подбирать конденсатор связи гетеродина со смесителем или изменять число витков катушки связи. Но этот процесс весьма трудоемкий и к тому же не дающий уверенности в том, что настройка аппарата произведена должным образом. Недостаток этого способа еще и в том, что в процессе налаживания надо выключать приемник (трансивер) и перепаивать конденсатор или перематывать катушку. Но за это время любительская станция, по громкости приема которой ведется настройка, часто перестает работать, и поэтому нельзя узнать, растет или падает чувствительность налаживаемого аппарата. Целесообразнее проводить настройку по сигналам "слабой" станции во время стабильного прохождения радиоволн, т.е. когда не наблюдается заметных колебаний уровня принимаемого сигнала. Из-за отсутствия необходимых измерительных приборов приемники и трансиверы прямого преобразования часто настраивают "на слух", что не лучшим образом отражается на их параметрах.

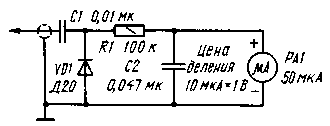

На рис. 1 показана схема вольтметра-пробника, доработанного в соответствии с рекомендациями, приведенными в [2]. Он позволяет довольно точно измерить напряжение гетеродина непосредственно на диодах смесителя. Рассмотрим простые способы настройки и доработки приемников и трансиверов прямого преобразования, которые позволяют устранить указанные выше конструктивные недостатки.

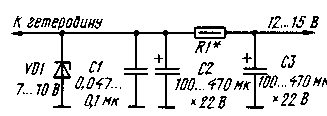

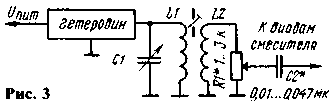

Прежде всего, при доработке следует ввести цепь стабилизации напряжения питания гетеродина. Схема стабилизатора показана на рис. 2. Стабилитрон VD1 выбирают с напряжением стабилизации в 1,5...2 раза меньше номинального напряжения питания приемника (трансивера). Резистором R1 устанавливают оптимальный ток через стабилитрон. Сопротивление резистора R1 должно быть таким, чтобы ток стабилизации стабилитрона VD1 не превышал максимально допустимого значения. Конденсатор С1 уменьшает "просачивание" шумов стабилитрона, в результате чего снижается шумовая модуляция напряжения гетеродина, уменьшается общий шум приемника. Изменять ВЧ напряжение на диодах смесителя удобно подстроечным безындукционным резистором, включенным параллельно или последовательно с катушкой связи (R1 соответственно на рис. 3 и 4).

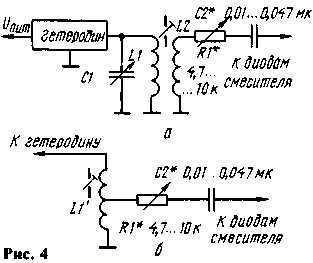

В последнем случае можно использовать как трансформаторную (рис. 4,а) связь гетеродина со смесителем, так и автотрансформаторную (рис. 4,6). При более точной настройке напряжения гетеродина (например, при приеме сигналов слабослышимых станций "на слух") ВЧ вольтметр отключают.

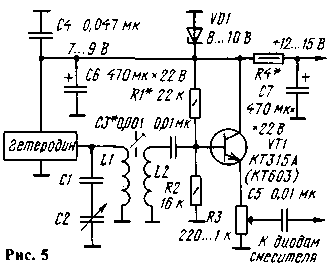

Необходимо отметить, если применяются приведенные доработки, число витков катушек связи следует несколько увеличить, так как введение подстроечного резистора уменьшает выходное напряжение гетеродина. Особенно это относится к варианту, схема которого приведена на рис.3. В совокупности число витков катушки связи, сопротивление резистора R1 и емкость конденсатора С2 должны быть такими, чтобы напряжение на кремниевых диодах смесителя можно было регулировать в пределах от 0 до 1,2...2 В, на германиевых - от 0 до 0,5... 1 В. В этом случае оптимальное напряжение достигается приблизительно при среднем положении движка резистора R1. Регулировать выходное напряжение гетеродина можно, изменяя напряжение питания, как это, например, сделано в [3]. Однако это подходит только на частотах до 3...4 МГц. На более высоких (выше 7 МГц) такая регулировка может привести к значительному уходу частоты гетеродина. На рис. 5 приведена схема гетеродина с буферным узлом, в который введена цепь регулировки выходного напряжения. При повторении следует учесть, что эмиттерный повторитель не дает усиления по напряжению, и поэтому высокочастотное напряжение на катушке связи должно быть в два раза больше. чем требуется для нормальной работы смесителя.
В радиолюбительской практике наиболее широко используются диодные балансные смесители. Их основные достоинства - простота конструкции и настройки, отсутствие переключения по высокой частоте при переходе с приема на передачу. Балансные смесители на полевых и биполярных транзисторах применяются значительно реже. В простых балансных смесителях на диодах напряжение гетеродина и некоторые побочные продукты преобразования на выходе могут подавляться на 35 дБ и более. Но такие результаты достигаются лишь в одном направлении: в том, в котором смеситель сбалансирован. В авторской конструкции трансивера [4] смеситель сбалансирован лишь в сторону усилителя мощности. Если используется двойной балансный смеситель [5], уменьшатся шумы, возрастет чувствительность, улучшится помехозащищенность. Двойные балансные смесители сбалансированы по обоим входам (выходам). Они подавляют не только колебания гетеродина, но и преобразуемый сигнал, оставляя лишь продукты их смешения и обеспечивая тем самым чистоту спектра. Применение таких смесителей позволяет снизить требования к подчистному фильтру, включенному на выходе смесителя, и даже отказаться от него вовсе, присоединив выход смесителя непосредственно к усилителю ПЧ, на выходе которого должен находиться фильтр основной селекции (например, ЭМФ или кварцевый фильтр). На двойной смеситель можно подавать значительно больший по уровню сигнал при приеме, поскольку он резко ослабляет эффект прямого детектирования сигнала или помехи, т.е. не происходит детектирования без участии колебаний гетеродина, как это бывает в обычном амплитудном детекторе. Наиболее часто в радиолюбительских конструкциях применяется двойной балансный смеситель, схема которого изображена на рис. 6. Его еще называют кольцевым, так как диоды в нем включены но кольцу.

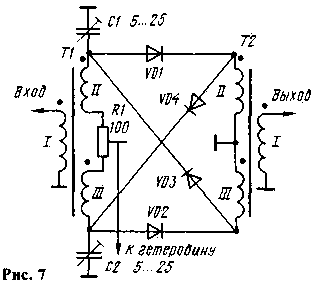

Нередко этот смеситель рекомендуют дополнить элементами балансировки R1, С1, С2 (рис. 7). Причем резистор R1 должен быть безындукционным. Такая доработка улучшает параметры смесителя.

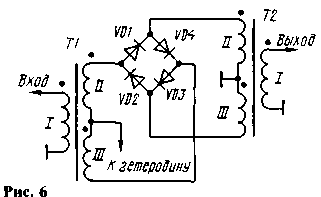

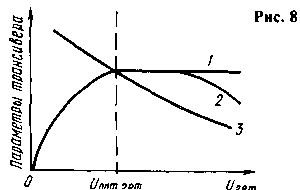

При работе на низкочастотных диапазонах высокочастотные трансформаторы наматывают, как правило, на ферритовые кольца типоразмера К7х4х2 с магнитной проницаемостью 600...1000 тремя скрученными (3-4 скрутки на 1 см длины) между собой проводами ПЭЛШО 0,2. Приблизительно делают около 25 витков (до полного заполнения кольца). При установке трансформатора его обмотки фазируют согласно рис. 6 и 7. Существуют два основных варианта включения двойного балансного смесителя в трансивер. В первом сигнал проходит как при приеме, так и при передаче в одном направлении от входа к выходу смесителей. Так, например, сделано в широкоизвестных трансиверах "Радио-76" [6] и "Радио-76М2" [7]. Многочисленные эксперименты, проведенные автором, выявили, что при гетеродинном напряжении, меньшем оптимального, значительно ухудшается чувствительность в режиме приема, а при большем - существенно уменьшается подавление несущей в режиме передачи (чувствительность при этом также падает, но это менее заметно на слух, чем в предыдущем случае). Качественная зависимость основных параметров трансиверов от уровня напряжения гетеродина, поступающего на смеситель, приведена на рис. 8 (кривая 1 - чувствительность при приеме, определяемая на слух, 2 -чувствительность, измеренная приборами, 3 - подавление несущей при передаче).
Во втором варианте сигнал в режиме приема подается на вход балансного смесителя, а при передаче - на выход. При таком включении используется принцип обратимости смесителя. Так построен ВЧ тракт трансивера, описанного в [8]. Налаживание смесителя и в этом случае сводится к установке оптимального гетеродинного напряжения и его тщательной балансировке. Следует особо отметить, что операция налаживания не зависит от принципа построения ВЧ тракта трансивера. Теперь несколько практических рекомендаций по налаживанию ВЧ тракта трансивера. В первую очередь нужно настроить смесители. Предварительно движки балансировочных резисторов в них устанавливают в среднее положение. Далее к антенному гнезду трансивера подключают ГСС и постепенно увеличивают гетеродинное напряжение на смесителях. Сигнал с ГСС подают с уровнем, превышающим чувствительность приемного тракта в несколько раз. Необходимо добиться приема сигнала. Вели генератора нет, операцию выполняют на слух, принимая сигнал радиолюбительской SSB радиостанции или генератора шума на маломощном стабилитроне. Затем поочередно настраивают каждый из смесителей. Вначале подбирают оптимальное гетеродинное напряжение. Для этого его постепенно увеличивают и оценивают на слух: растет ли громкость приема сигнала ГСС, радиостанции или генератора шума. Как было замечено автором, по мере увеличения гетеродинного напряжения, подаваемого на смеситель, громкость приема на слух сначала растет, достигая максимума, а затем практически не меняется (рис. 8, кривая 1). Гетеродинное же напряжение следует установить таким, чтобы при небольшом его уменьшении громкость приема падала, а при его небольшом увеличении не возрастала. Практически это реализуется перемещением в небольших пределах движка резистора, управляющего уровнем выходного напряжения гетеродина. Если такой возможности в трансивере нет, то аппарат следует доработать. Как правило, на выходе того или иного гетеродина включен эмиттерный повторитель. В этом случае доработка оказывается весьма простой: постоянный резистор в эмиттерной цепи транзистора заменяют безындукционным подстроечным резистором того же номинала, что и постоянный. После оптимизации гетеродинного напряжения нужно еще раз более тщательно сбалансировать смесители. К входу или выходу (в зависимости от построения трансивера) подключают ВЧ милливольтметр или осциллограф и, перемещая движок резистора R1, а затем подстраивая конденсаторы С1 и С2 (см. рис. 7), добиваются минимума показаний. Если используются приборы с высоким входным сопротивлением, то к входу и выходу смесителя следует подключить близкие по сопротивлению (в пределах 50... 100 Ом) резисторы. Предпочтение следует отдавать балансировке в сторону выхода передающего тракта. Различие в сбалансированности входа и выхода смесителя должно быть небольшим (единицы децибелл). Если же оно достигает 10 дБ и более, то это, как правило, следствие того, что гетеродинное напряжение, поданное на смеситель, значительно больше оптимального. Для проверки и балансировки смесителей автором созданы простые приборы. На рис. 9, а показана схема усилителя ВЧ, к входу которого подключают смеситель, а к выходу подключают для грубой настройки высокочастотный вольтметр (рис. 9, б), для точной - ВЧ пробник (рис. 9, в). При этом устанавливать дополнительные резисторы сопротивлением 50... 100 Ом в смеситель не нужно.

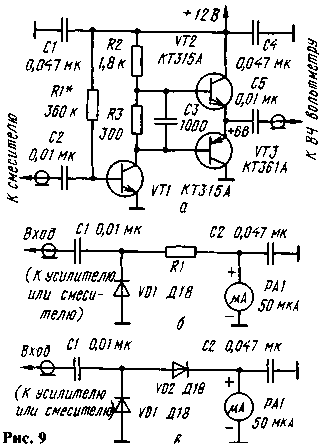

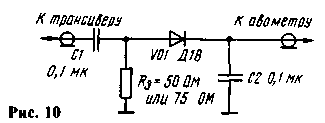

Окончательно смесители настраивают после их установки в трансивер (его переводят в режим передачи). Предварительно аппарат должен быть налажен в режиме приема. Чтобы шумы микрофона не мешали при балансировке, вход микрофонного усилителя замыкают накоротко. Первым балансируют самый низкочастотный смеситель, а затем остальные по порядку прохождения через них сигнала в режиме передачи, добиваясь минимума показаний ВЧ на эквиваленте нагрузки (рис. 10), подключенному к усилителю мощности трансивера. После этого корректируют настройку остальных узлов. Эту процедуру целесообразно повторить два-три раза.
Литература 1. Поляков В.Т. Радиолюбителям о технике прямого преобразования. - М.: Патриот, 1990, с. 264.
Автор: Владислав Артеменко (UT5UDJ) г. Киев. Украина, КВ журнал 4,5-97; Публикация: Н. Большаков, rf.atnn.ru
