Совмещение безопасности и удобств. Разновидности способов управления

Достоинства и преимущества систем дистанционного запирания известны в настоящее время даже неискушенному автовладельцу.

Хотя еще имеется много автомашин, не оборудованных такими системами, их популярность затронула и самого консервативного водителя. Следует один раз увидеть и попробовать - вопросов больше не будет.

Наиболее стойким из водителей, решающих, устанавливать ли эту систему, и желающим иметь максимум удобств при минимуме затрат, можно рекомендовать установить электропривод замков только в передние (наиболее часто используемые) двери. Удобства почти те же, но ниже уровень охраны из-за того, что владелец может все же иногда забыть запереть задние двери вручную.

Совмещение безопасности автомашины и удобств для пользователя окажется наиболее полным, когда система дистанционного запирания будет "состыкована" с автосигнализацией. При этом будут обеспечены следующие преимущества:

• повышается уровень охраны автомобиля, так как одновременно с дистанционным включением режима охраны автоматически запираются все двери;
• повышается надежность защиты автомобиля, так как после выхода водителя из автомобиля возможно включение автоматического запирания дверей (пассивное включение с блокировкой двери);
• повышается личная безопасность водителя и пассажиров при запирании дверей в момент включения зажигания.

Приведенный ниже информационный материал не только знакомит с почти полным набором вариантов схем подключения, но и, самое главное, по нашему мнению, помогает решить три главные проблемы, возникающие при внедрении какой-либо системы дистанционного запирания:

• определить, какой тип центрального замка установлен на автомашине;
• "состыковать" центральный замок с автосигнализацией;
• подключить кнопки управления замками дверей.

Общие сведения

Основными элементами систем дистанционного запирания являются приводы (актуаторы) дверных замков и контроллеры - специальные управляющие устройства.

Из приводов дверных замков наибольшее распространение получили электрические приводы, которые мы и рассмотрим более подробно.

Специальные управляющие устройства, часто называемые контроллерами центрального замка, устанавливаемые обычно заводом-изготовителем автомобиля, обеспечивают одновременное отпирание-запирание всех дверей автомобиля (возможно, вначале, только водительской двери) с помощью центральной кнопки или обычного автомобильного ключа. (К контроллеру центрального замка мы будем также относить и некоторые элементы, встроенные в автосигнализацию, и служащие для дистанционного управления замками).

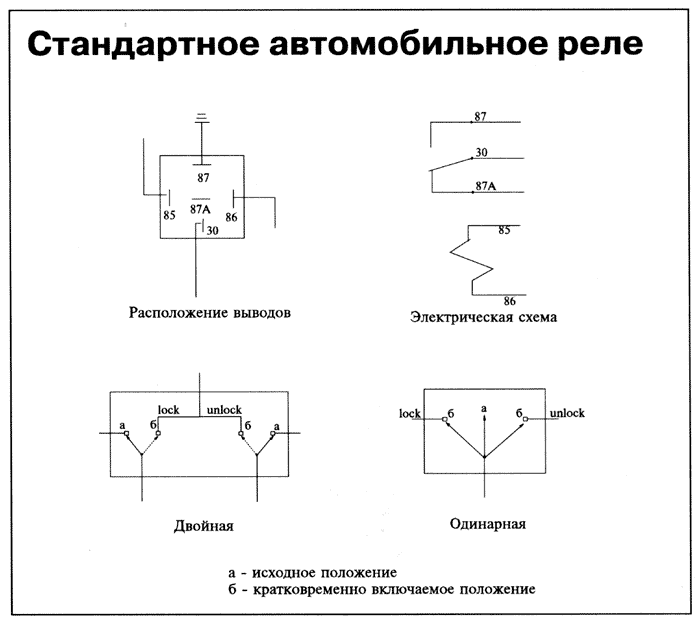

Особое внимание при установке следует уделить способу подключения кнопок (либо вновь устанавливаемых, либо уже установленных в автомобиле). Приведенные схемы двух типов кнопок могут помочь решению этой задачи. При нажатии одной стороны двойной кнопки, переключается в положение, указанное пунктиром, только один подвижной контакт.

Второй подвижной контакт остается в исходном положении и будет переключен в пунктирное положение при нажатии второй стороны кнопки.

При нажатии одной стороны одиночной кнопки подвижной контакт переключается в пунктирное положение и, после отпускания, возвращается в исходное положение.

(нажмите для увеличения)

Электроприводы дверных замков (актуаторы)

Электроприводы (электродвигатели) дверных замков выпускаются в нескольких конструктивных вариантах, отличающихся между собой значением тягового усилия (от 2, 5 до 6 кг).

Все они используют встроенные в пластмассовый корпус электродвигатели постоянного тока и пластмассовые (или металлические) редукторы, преобразующие вращательное движение в поступательное. Изменение направления поступательного движения выходного штока двигателя производится при реверсировании полярности питающего напряжения, чем и достигается отпирание или запирание замка двери. Наиболее распространенными являются электродвигатели Т-образного ("пистолетного") и квадратного типов.

Электродвигатели замков управляются импульсным напряжением длительностью 1 с. Электродвигатели различаются наличием или отсутствием в них контактного микропереключателя, связанного механически с выдвижным штоком. Три провода этого микропереключателя выводятся наружу и вместе с двумя питающими проводами самого двигателя образуют, так называемый, пятипроводный "двигатель-мастер", устанавливаемый, обычно, в передних дверях. Встроенный в них микропереключатель вместе с блоком управления обеспечивает срабатывание электроприводов задних дверей при ручном отпирании/запирании замка передней двери с помощью обычного автомобильного ключа двери или кнопки двери.

Разновидностью замка является "замок-мастер", имеющий фиксирующий механизм, предотвращающий отпирание замка с помощью кнопки (рычага) двери. Отпирание такого замка производится только электрическим путем.

Полный комплект дверных электродвигателей включает 2 пятипроводных "двигателя-мастера", 2 или больше двухпроводных обычных двигателя (без переключателя) и управляющий контроллер (модуль).

Появилась разновидность электроприводов замков, которая имеет электромеханическую фиксацию выходного штока в запертом состоянии, препятствующую открыванию угонщиком двери с помощью какого-либо механического приспособления. Штатное открывание такого замка производится двумя последовательными импульсами (так называемое "двухступенчатое отпирание"). Этот вид отпирания предусмотрен во встроенных в автосигнализации контроллерах центрального замка у систем и Top Line (фирма Cel, Ирландия) и Internet (фирма Internet Auto Security, США).

Типовые характеристики

Тяговое усилие, кг - 2, 5-3, 5;
Ход выходного штока, мм - 19;
Сила при ручном отпирании/запирании, кг - 0, 25-0, 14;
Ток потребления, А - 2-3;
Длительность управляющего импульса, с - 0, 7-1, 5;
Габариты, мм - 134х60х30.

Контроллеры центрального замка

Назначение и виды контроллеров

Контроллеры центрального замка обеспечивают:

• автоматическое запирание замков дверей при постановке автосигнализации на охрану;
• автоматическое отпирание замков дверей при снятии с охраны автомобиля.

Дополнительные функции контроллера центрального замка могут выполнять:

• запирание/отпирание замка задней двери при запирании/отпирании передней двери автомобильным ключом или рычагом (кнопкой) двери;
• запирание/отпирание замков дверей при включении/отключении зажигания.

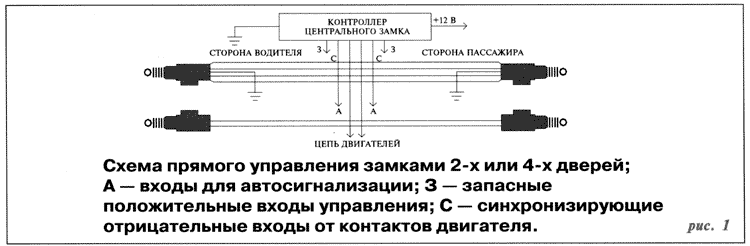

Контроллеры сопрягаются с электроприводами замков непосредственно или через микропереключатели электроприводов дверей. Заводы-изготовители автомобилей выпускают ряд автомобилей с установленными на них центральными замками (контроллерами). Наиболее универсальные контроллеры обеспечивают установку разного времени запирания и отпирания. Главной задачей для получения автоматического управления замками дверей при установке автосигнализации и является выбор надлежащей автосигнализации, а также правильный способ ее подключения к центральному замку автомобиля, (если он уже установлен).

Следует различать три вида автосигнализации со встроенными функциями центрального замка по возможностям, которые они предоставляют для управления замками дверей.

Первый вид. Автосигнализация со встроенным полнофункциональным контроллером центрального замка.

Такой встроенный контроллер имеет два мощных реле (каждое с переключающимися контактами) с допустимой токовой нагрузкой 10-20 А. Для обеспечения автоматического отпирания/запирания замка задней двери при открывании (запирании) передней двери автомобильным ключом или рычагом (кнопкой) предусмотрены, как правило, два отрицательных синхронизирующих входа для подключения к "электроприводу-мастеру", (рис. 1). Общее число проводов замка - 8. Полнофункциональный контроллер имеют автосигнализации SIRIO 777, CLIPPER 80/4, 80/6, MICROCAR ALARM 052. 1, SERPI STAR GR-44, SERPI STAR GR-440 и другие.

(нажмите для увеличения)

Второй вид. Автосигнализация со встроенным центральным замком имеет такие же функции, как и первый вид, но у них отсутствуют синхронизирующие входы. Общее число проводов замка - 6. Этот вид центрального замка имеют автосигнализации PYTHON System 80, Puranha PRM 18, Clifford XL100, Flash Point 600, Enforcer 600, Mongoose, Mega 3000, Ungo.

Третий вид. В контроллере автосигнализации этого вида предусмотрена электронная схема с маломощными выходами с допустимой токовой нагрузкой 200-300 мА, достаточной для подключения к ним, при необходимости, стандартных реле или входов центрального замка автомобиля. Число выходов - 2. Выходы, в большинстве случаев, имеют отрицательную полярность сигналов, но бывают и двухполярные. Маломощные выходы контроллера запирания предусмотрены в автосигнализациях VIPER Code Plus, Enforcer 100A5, 200A5, 300В, FORCE 7002 и других.

Автономные контроллеры замков

К автономным контроллерам замков отнесем устройства, сопрягаемые с автосигнализациями и выполняющие функции центрального замка. Такие контроллеры имеют два основных варианта исполнения:

1. с одним управляющим входом;
2. с двумя управляющими входами.

Контроллер с одним управляющим входом

Преобразовывает отрицательный выход блокировки автосигнализации в импульсные сигналы от контактов двух мощных реле, один из которых возникает в момент включения режима охраны, а другой - в момент снятия. Эти импульсы обеспечивают управление двигателями замков.

Контроллер часто имеет дополнительные отрицательные синхронизирующие входы, подключаемые к "двигателю-мастеру". Такой контроллер используется с автосигнализациями, не имеющими стандартных выходов для центрального замка.

Контроллер М3, имеющий как потенциальные, так и импульсные выходы выпускается фирмой Spal, а контроллер МС 2050 - фирмой Autotecnica.

Контроллер с двумя управляющими входами

Контроллер используется для преобразования двух импульсных маломощных управляющих сигналов в импульсные сигналы мощных реле. По существу содержит два стандартных реле с переключающимися контактами, обмотки которых соединяются с управляющими входами. Используется с целью увеличения мощности выходов центрального замка для автосигнализаций третьего вида, рассмотренных выше. Контроллеры данного типа выпускаются многими фирмами (например, контроллер М4 фирмы Spal).

Типовые характеристики

Длительность импульсов

• - для управления электроприводом: 0,7 - 7с.;
• - для "вакуумного") управления: 3,5 - 6с.;
• - для управления типа "комфорт" (закрывание окон и люка) - 30 с.

Варианты схем подключения центрального замка

Существует семь основных вариантов схем подключения центрального замка. Эти варианты сформированы в зависимости от полярности сигналов управления и вида переключателей (кнопок) центрального замка. Схемы этих вариантов для удобства использования с любыми типами автосигнализаций имеют в необходимых случаях обозначения контактов стандартных автомобильных реле. Все электроприводы подключаются обычно параллельно друг другу. Исключение составляют лишь системы, имеющие возможность отпирания вначале только водительской двери.

Выбор автосигнализаций и схем подключений

При выборе варианта управления замками дверей рекомендуется следующая последовательность:

• Определить тип и полярность управления установленного на автомобиле центрального замка;
• Определить тип и полярность переключателя (кнопки) центрального замка;
• Определить, установлен ли в двери водителя двигатель замка;
• Выбрать наиболее подходящий вид автосигнализации: с полнофункциональным контроллером центрального замка, с центральным замком без синхронизирующих входов или с маломощными выходами для центрального замка;
• Выбрать соответствующую схему подключения из представленных вариантов или модифицировать ее для конкретного применения.

Укажем на два простых варианта, которые могут быть полезными.

А. На автомобиле не установлен центральный замок. Рекомендуется выбрать автосигнализацию со встроенным контроллером центрального замка, имеющим мощные выходы от контактов реле.

Б. На автомобиле установлен центральный замок с отрицательным управлением, но требуется обеспечить управление им от автосигнализации. Рекомендуем выбрать автосигнализацию с маломощными отрицательными выходами для центрального замка.

Тип A. Положительное управление

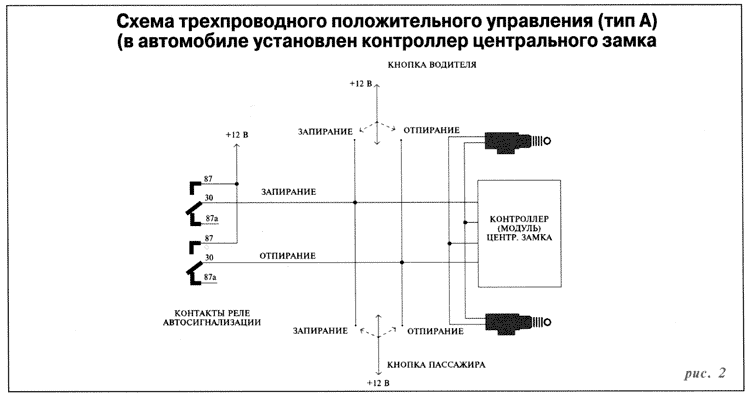

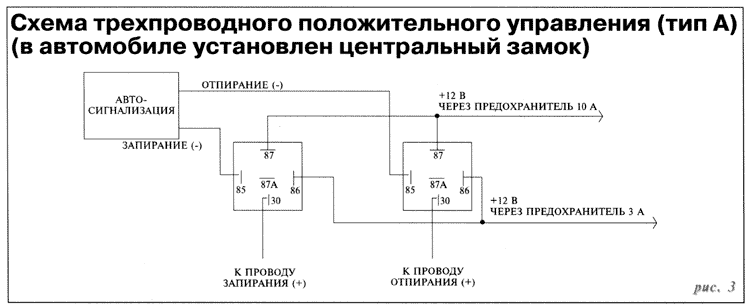

Этот тип управления характеризуется положительной полярностью импульсов управления. На рис. 2 и 4 приведены схемы для автомобиля, в котором уже заводом-изготовителем установлен контроллер центрального замка, а сопряжение с автосигнализацией выполняется через встроенные в нее реле. На рис. 3 изображен вариант сопряжения с автосигнализацией, имеющей маломощные отрицательные выходы, которые подключены к дополнительным реле.

Этот тип управления характерен для автомашин General Motors Corp., Renault, Chrysler, VW Passat и некоторых моделей Ford.

Если посмотреть на установленный в двери водителя переключатель, управляющий замками, то от него будут отходить три провода: провод запирания, провод отпирания и положительный провод, постоянно соединенный с +12 В.

Провода отпирания и запирания будут иметь потенциал +12 В во время запирания и отпирания замков. При подключении этих проводов к автосигнализации на них будет появляться кратковременный положительный потенциал (импульс).

(нажмите для увеличения)

(нажмите для увеличения)

(нажмите для увеличения)

Тип B. Отрицательное управление

Это - простейший стандартный тип управления замками дверей. Он используется в автомобилях Fiat, Lanchia, Volvo, Citroen, BMW (выпуска до 89 г.), Toyota, Honda и других. Если посмотреть на установленный в двери водителя переключатель, управляющий замками, то от него будут отходить три провода: провод запирания, провод отпирания и отрицательный провод, постоянно соединенный с массой.

Провода отпирания и запирания будут иметь потенциал массы во время запирания и отпирания замков. При подключении этих проводов к автосигнализации на этих проводах будет появляться кратковременный отрицательный импульс массы.

Схема на рис. 5 показывает подключение системы к автомобилю, не имеющему центрального замка и привода замков.

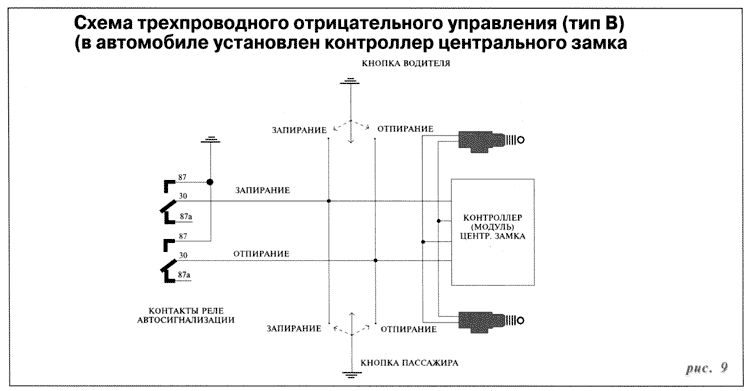

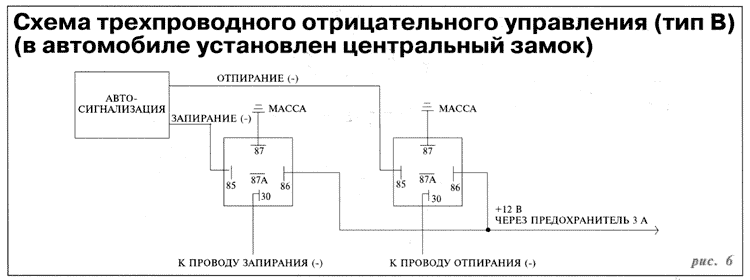

Схемы на рис. 6, 7, 8 приведены для автосигнализаций с маломощными управляющими выходами, а рис. 9, 10 - для мощных выходов реле, встроенных в автосигнализацию. На рис. 7 показано, как выполнить подключение с защитой от отпирания задних дверей детьми.

Примечания для автомобилей Toyota: многие модели этой фирмы имеют систему управления замками с дополнительной защитой, предотвращающей отпирание замков задних дверей детьми. При этом надо иметь в виду следующее: если замки дверей заперты командой автосигнализации, то они могут быть другой командой и отперты. Но если замки дверей заперты с помощью водительского дверного переключателя, а система защиты включена, то они не могут быть отперты командой автосигнализации. Это происходит потому, что переключатель защиты блокирует сигнал отпирания.

Для выполнения правильного подключения необходимо использовать развязывающие диоды, установленные в цепи провода отпирания (рис. 7). Провод этой защиты может быть найден в общем разъеме проводки управления замками.

 (нажмите для увеличения)

(нажмите для увеличения)

(нажмите для увеличения)

(нажмите для увеличения)

(нажмите для увеличения)

(нажмите для увеличения)
