Простой КВ-минитрансивер
Энциклопедия радиоэлектроники и электротехники/ Гражданская радиосвязь
Комментарии к статье
Для сборки простого КВ-минитрансивера потребуется всего три транзистора 2N2222 (аналог - КТ315) и одна микросхема LM386 (можно использовать К157УД1). На схеме (рис.1) T1 работает как генератор, Т2 -смеситель (в режиме приема) и УВЧ (при передаче).
(нажмите для увеличения)
При нажатом телеграфном ключе эмиттер и база Т2 по постоянному току соединяются с общим проводом, при отжатом - через транзистор течет ток покоя и эмиттер является выходом смесителя. Т3 работает как предусилитель НЧ, т.к. один LM386 не обеспечивает достаточное усиление. Трансивер может работать в различных диапазонах, для этого необходимо иметь соответствующий кварц, а также индуктивность и конденсаторы П-контура (табл. 1).
|
Диапазон, м
|
Емкость, пФ
|
Индуктивность,мкГн
|
|
20
|
270
|
0,72
|
|
30
|
330
|
0,98
|
|
40
|
470
|
1,28
|
|
80
|
750
|
5,78
|

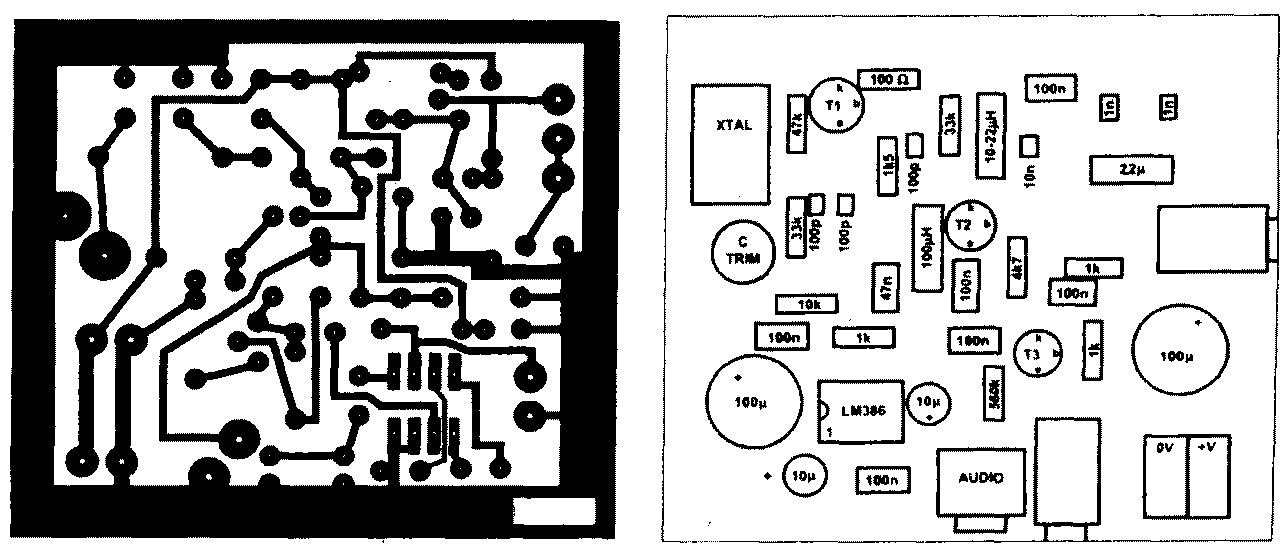

На 80 метрах использовался кварц на 3,579 МГц от телевизионного декодера NTSC. Трансивер имеет выходную мощность 200 мВт. Для обеспечения разноса частот приема и передачи около 1 кГц можно подключать в режиме передачи дополнительный конденсатор 1000
пФ параллельно триммеру в цепи кварца (рис.2).
Рис.2
Автор:
Радован Власилик OM2ZZ; Публикация: Н.
Большаков, rf.atnn.ru
