Самый простой радиомодем для ПК

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Передача данных

Комментарии к статье Комментарии к статье

Данная схема радиомодема в большом количестве "валяется" по всему Интернету, но я все-таки повторюсь. Данный радиомодем до ужаса прост в создании и эксплуатации, чем интересен не только начинающим радиолюбителям. Несмотря на простоту, он работает на скоростях до 9600 бод.

Для работы с данным радиомодемом достаточно 286/16Mhz компьютера с соответствующим программным обеспечением, трансивер УКВ ли КВ диапазона, имеющего гнездо управления PTT.

Самый простой радиомодем для ПК. Схема радиомодема

Данный модем подключается к порту RS-232 и питается непосредственно от него (сигналы RTS и DTR) и не требует дополнительного питания операционного усилителя. Диодный мост служит для обеспечения питанием в не зависимости от потенциалов на контактах RTS (Request to Send) и DTR (Data Terminal Ready).

На вход операционного усилителя подается НЧ сигнал с выхода трансивера. Минимальный уровень данного сигнала должен быть не менее 100 мВ. Выходной сигнал с операционного усилителя поступает на контакт DSR (Data Set Ready).

При передачи на соответствующий вход трансивера подается сигнал PTT. Положительное напряжение с линии RTS переводит транзистор Т1 в насыщенное состояние. В это время на микрофонный вход передатчика подается сигнал TD (Transmitteg Data), что становится причиной модуляции несущей. Цифровой сигнал при помощи RC фильтра меняется на синусоидальный, а потенциометр РТ1 помогает установить на выходе соответствующую амплитуду сигнала в зависимости от чувствительности микрофонного входа передатчика.

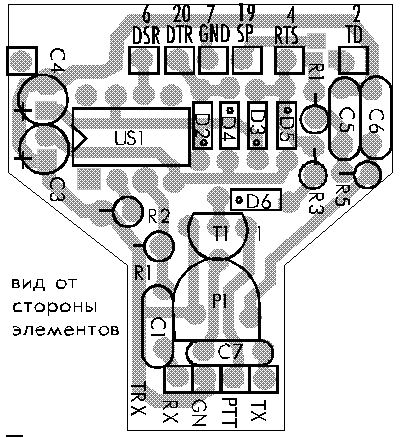

Самый простой радиомодем для ПК. Печатная плата радиомодемаСамый простой радиомодем для ПК. Печатная плата радиомодема

Весь радиомодем монтируется внутри пластикового корпуса переходника HD25/HD9 (мама-папа) с использованием печатной платы на рисунках сверху.

Необходимые радиодетали

Резисторы Конденсаторы Диоды Микросхема Транзистор
R1 82 kOm C1 100 nF D1-D5 ULY7741 BC107
R2 82 kOm C2 100 nF 1N4148
R3 1,5 kOm C3 2,3mkF-16v
R4 4,7 kOm C4 2,3mkF-16v замена замена замена
R5 4,7 kOm C5 10 nF КД521 TL061 КТ315
PT1 22 kOm C5 10 nF КД522 КР574УД1 другой n-p-n

Публикация: cxem.net
