Реставрация аудиозаписей с магнитной ленты и грампластинки

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Аудиотехника

Комментарии к статье Комментарии к статье

Перезапись с магнитной ленты (винила)

Для того чтобы с аудиоматериалом можно было совершать какие-либо действия (чистку, коррекцию и пр.) его необходимо переписать с оригинального носителя (катушки, пластинки, микрофона). Методика записи с CD в данной статье не рассматривается.

Я рекомендую захват аудио осуществлять посредством программы WaveLab от компании Steinberg, steinberg.net (можно использовать любую другую программу).

Предварительно производится соответствующая коммутация выходных цепей устройства-источника сигнала с линейным (или иным доступным) входом аудиокарты компьютера.

Примечание: коммутацию лучше осуществлять при выключенной аппаратуре, т.к. высока вероятность выхода из строя оконечных каскадов звуковой карты компьютера.

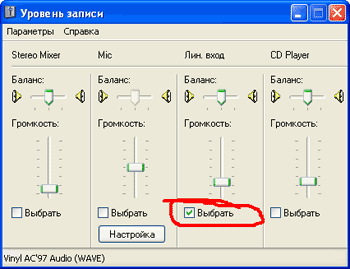

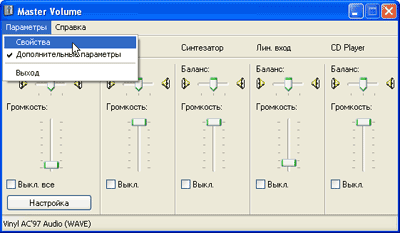

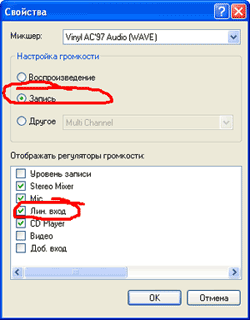

Далее в микшере Windows в качестве устройства - источника сигнала необходимо указать линейный вход  (в данном случае).

Реставрация аудиозаписей с магнитной ленты и грампластинки

Реставрация аудиозаписей с магнитной ленты и грампластинки

Реставрация аудиозаписей с магнитной ленты и грампластинки

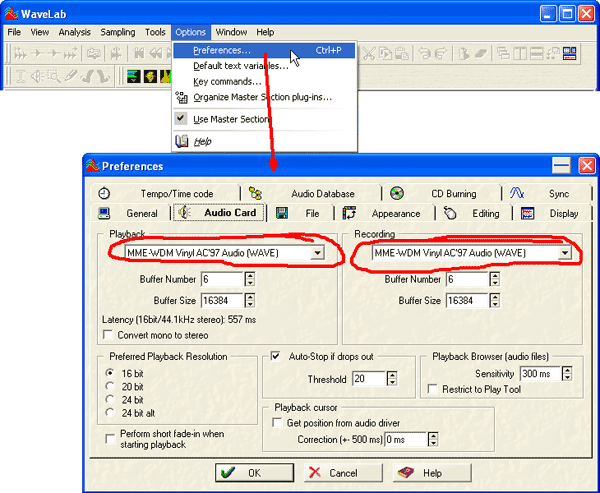

Программа WaveLab запускается ярлыком , находящимся в меню "Пуск" или на "Рабочем столе". Непосредственно после первого запуска программы необходимо в настройках программы в качестве аппаратного средства воспроизведения и записи указать используемый системой драйвер. В противном случае возможны проблемы при записи или воспроизведении.

Реставрация аудиозаписей с магнитной ленты и грампластинки

Далее можно приступить непосредственно к записи. Функция записи в программе WaveLab активируется нажатием клавиши с изображением красной точки. Откроется форма записи.

Реставрация аудиозаписей с магнитной ленты и грампластинки

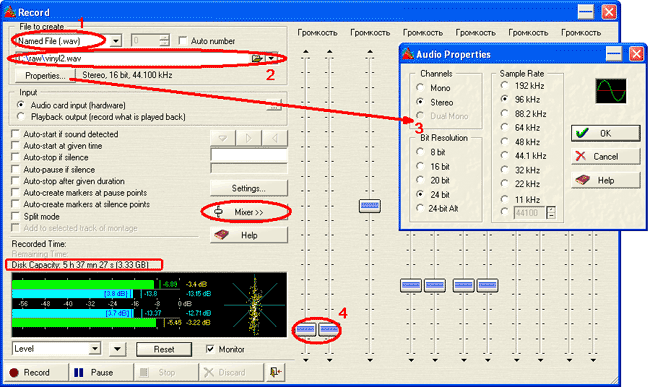

Необходимо изменить некоторые настройки, определенные по умолчанию:
  1. Выбрать в поле "File to create" опцию "Named File (.wav)", что означает осуществлять запись в финальный файл.
  2. Указать расположение, куда будет записан файл и его название.
  3. В меню "Properties" указать параметры (частота дискретизации и битрейт). По умолчанию установлено 16 bit и 44,1 kHz. С целью повышения качества записываемого материала можно (при наличии аппаратной возможности) можно установить  24 bit / 96 kHz, однако это приведет к увеличению занимаемого полученным файлом места на диске.
Примечание: ориентировочно оценить, какой объем аудиоматериала с текущими настройками еще можно записать на HDD можно по полю "Disc Capacity".
  1. Подать аудиосигнал и ползунками выставить оптимальный уровень (по пикам -3 - -5 dB, иначе возможны нелинейные искажения)
Примечание: если микшер невидим, его можно открыть кнопкой "Mixer >>".

Примечание: чтобы раздельно настраивать уровень левого и правого каналов необходимо перемещать соответствующий ползунок, зажав клавишу "Ctrl" на клавиатуре.

После того, как все настройки сделаны, можно приступать непосредственно к записи (кнопки "Record" и "Pause").

Примечание: для того, чтобы впоследствии можно было осуществить шумокоррекцию, необходимо захватить 2-5 секунд фонограммы при отсутствии полезного сигнала (шорох виниловой массы или шелест ленты).

Вся сторона рулона (или пластинки) пишется в один прием, в один файл.

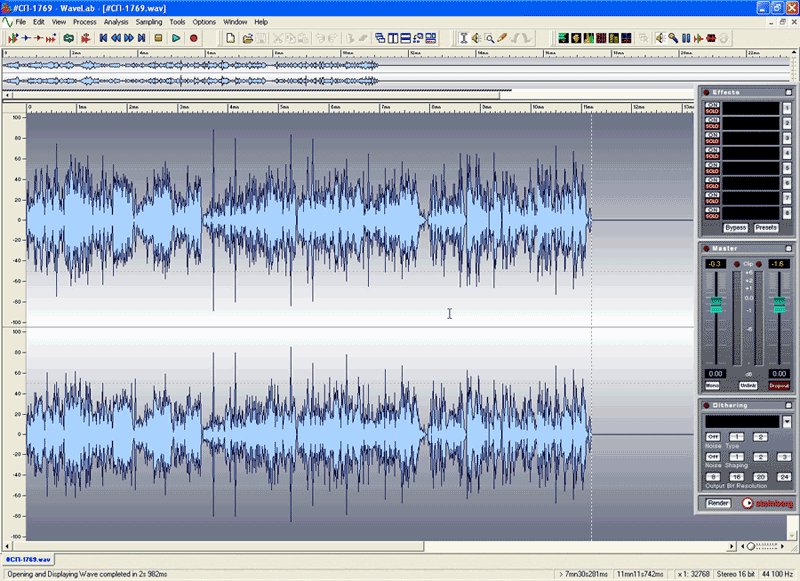

После окончания записи откроется окно с записанным файлом:

Реставрация аудиозаписей с магнитной ленты и грампластинки

Полученный файл, как и программу WaveLab, можно закрыть (или записать еще несколько файлов - для этого сразу перейти к пункту 4).

Удаление фонового шума

Некоторые реставраторы не рекомендуют удалять шорох массы, мотивируя тем, что фонограмма приобретает "синтетический" характер. Чистить или нет - решать Вам, но если это необходимо, то делается следующим образом.

Я использую программу CoolEdit2000 компании Syntrillium, syntrillium.com, можно использовать плагин для SoundForge, mediasoftware.sonypictures.com/downloa, суть работы не изменится.

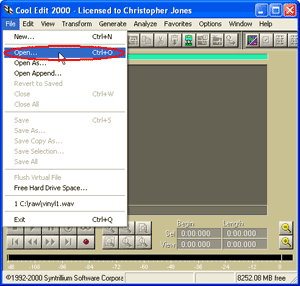

Ярлыком  запускаем программу, далее необходимо открыть записанный файл, подлежащий шумоудалению:

Реставрация аудиозаписей с магнитной ленты и грампластинки

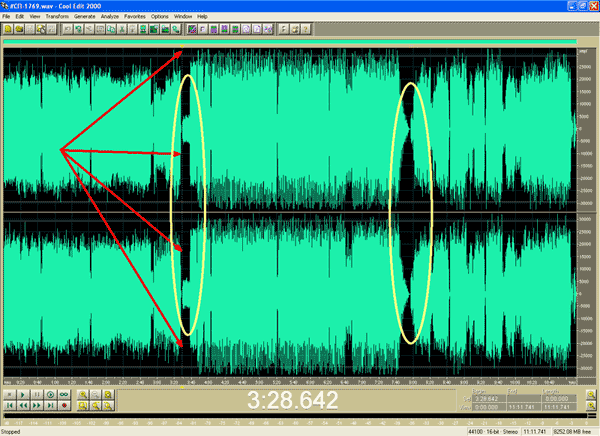

Необходимо визуально определить стыки отдельных дорожек (обозначено желтым). Первый стык, откуда будет взят "слепок" шума, указан красными стрелками.

Реставрация аудиозаписей с магнитной ленты и грампластинки

Ниже приведен увеличенный фрагмент.

Примечание: менять масштаб можно при помощи колеса мыши либо кнопками с изображениями лупы в окне программы.

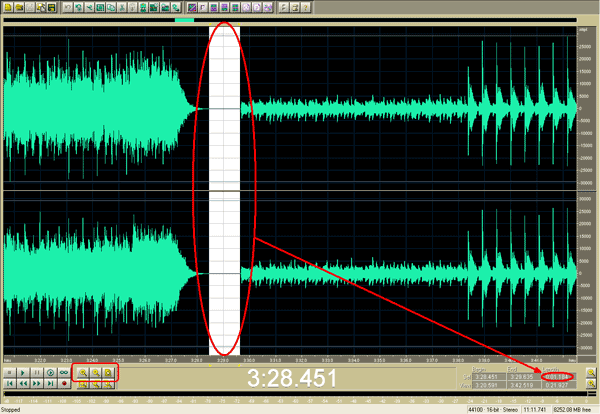

Необходимо выделить (левой кнопкой мыши) участок, продолжительностью 1-4 секунды, не содержащий ничего, кроме шума.

Реставрация аудиозаписей с магнитной ленты и грампластинки

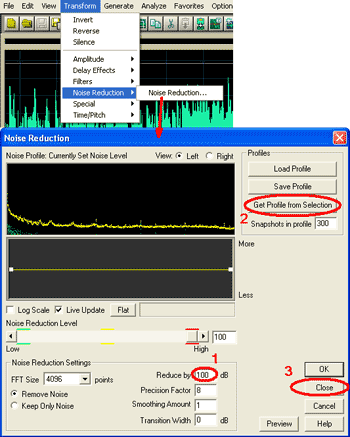

Далее, чтобы загрузить профиль в буфер шумоподавителя, выбираем "Transform" -> "Noise Reduction" -> "Noise Reduction…" и выставляем опции в соответствии со следующим рисунком и в указанном порядке (с опциями можно экспериментировать и целью получения оптимального для конкретной фонограммы результата).

Реставрация аудиозаписей с магнитной ленты и грампластинки

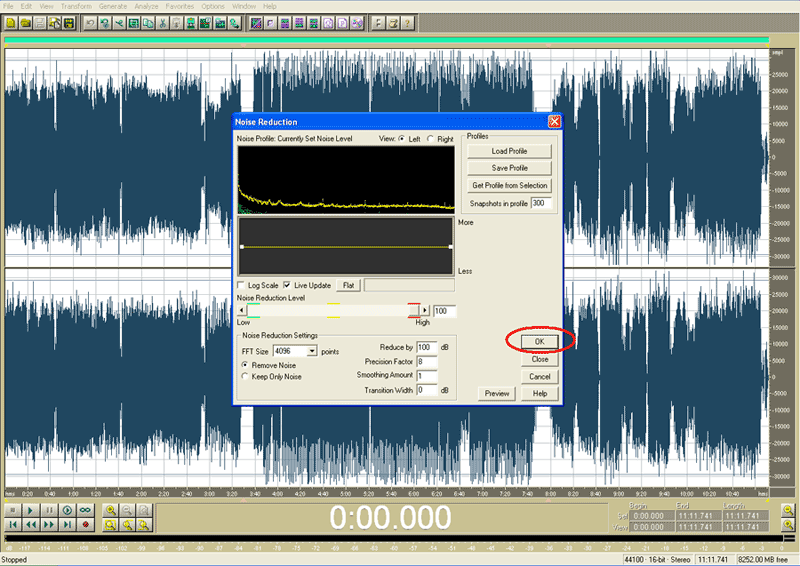

После закрытия окна шумоподавителя необходимо выделить всю фонограмму (кнопка с изображением лупы на фоне листа и двойной клик в область фонограммы). Далее вновь открывается окно "Noise Reduction" с уже загруженным профилем и выставленными настройками и запускается (кнопкой "OK") процесс шумоудаления, продолжительность которого зависит от вычислительных мощностей компьютера.

Реставрация аудиозаписей с магнитной ленты и грампластинки

Реставрация аудиозаписей с магнитной ленты и грампластинки

Примечание: оптимальные параметры лучше всего подбирать на коротких фрагментах, на слух и по спектроанализатору оценивая полученное качество.

Результат можно сохранить, заменив исходный файл или записав в новый. Первый способ применяется, когда места на диске недостаточно - он не позволяет сделать "откат" при внезапном обнаружении брака в обработанном файле.

Реставрация аудиозаписей с магнитной ленты и грампластинки

Разбивка записанной дорожки на отдельные треки

Получившуюся дорожку, содержащую в себе несколько отдельных произведений необходимо разбить на части. Удобнее всего делать это в аудиоредакторе SoundForge 8.0, mediasoftware.sonypictures.com/download.

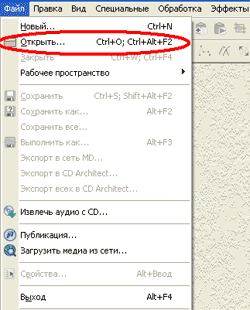

Запустить программу ярлыком , открыть редактируемый файл:

Реставрация аудиозаписей с магнитной ленты и грампластинки

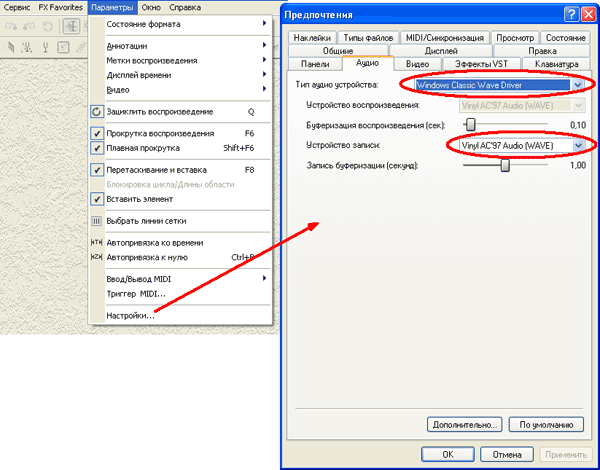

Непосредственно после первого запуска SoundForge необходимо указать тип аудиоустройства:

Реставрация аудиозаписей с магнитной ленты и грампластинки

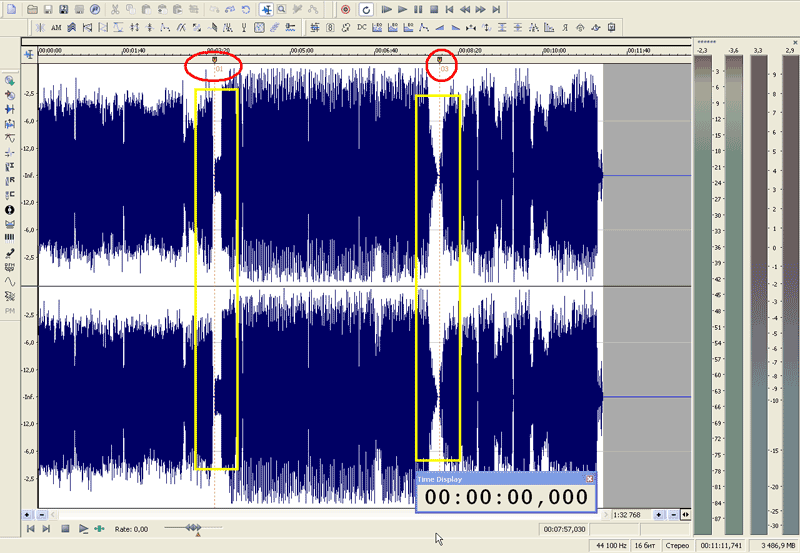

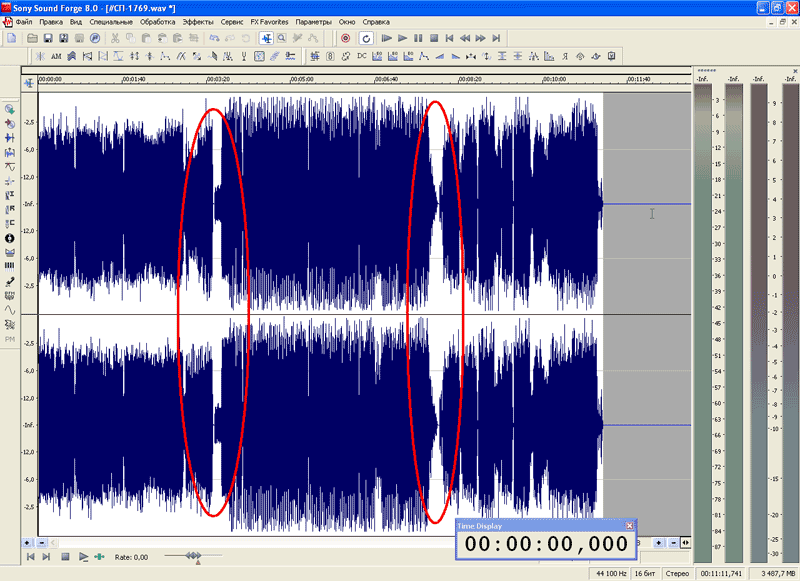

Визуально определяются стыки треков:

Реставрация аудиозаписей с магнитной ленты и грампластинки

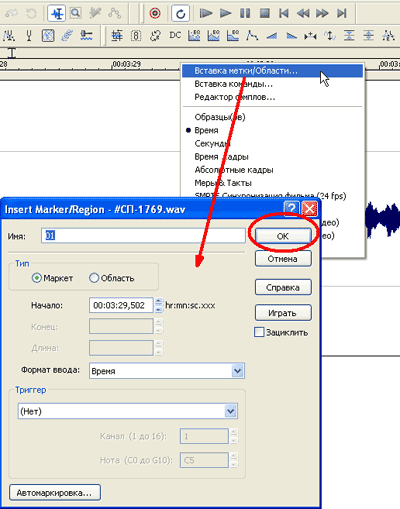

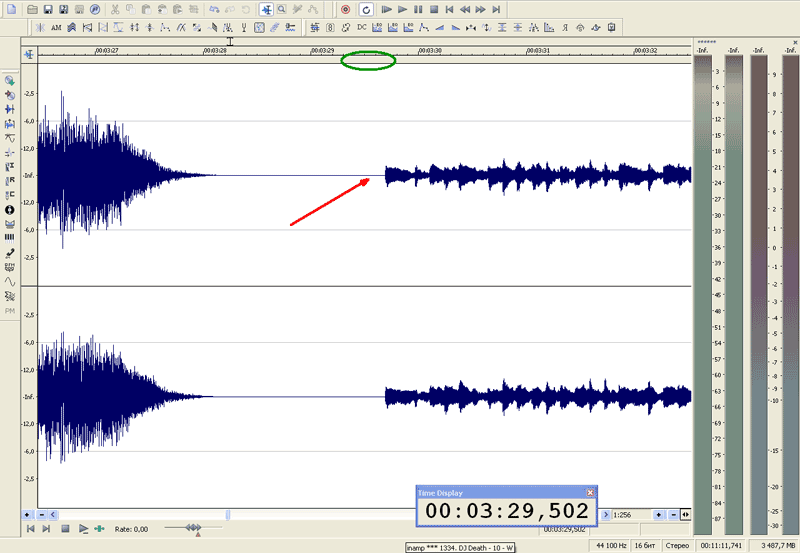

Место стыка масштабируется (колесом мыши) до необходимого уровня. Далее в позиции, обозначенной красной стрелкой необходимо вставить маркер. Для этого кликают правой кнопкой мыши в области, выделенной зеленым:

Реставрация аудиозаписей с магнитной ленты и грампластинки

Реставрация аудиозаписей с магнитной ленты и грампластинки

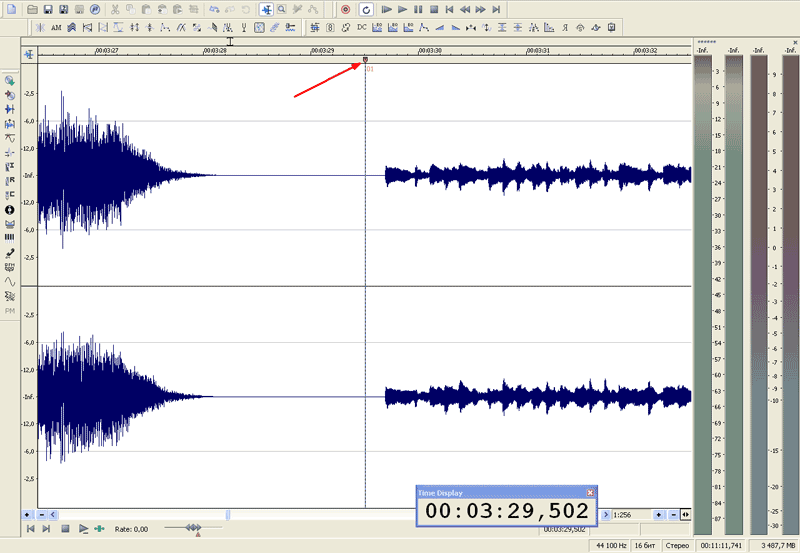

Появился маркер "01", который можно передвинуть ближе к началу следующего трека:

Реставрация аудиозаписей с магнитной ленты и грампластинки

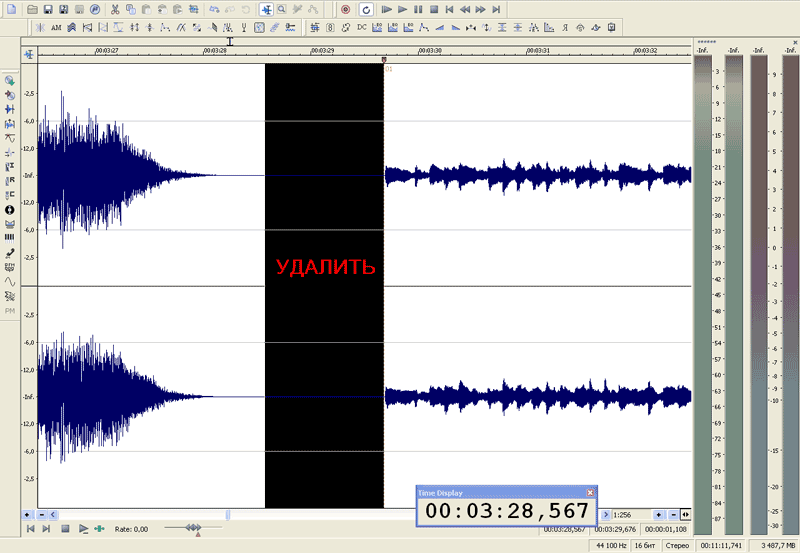

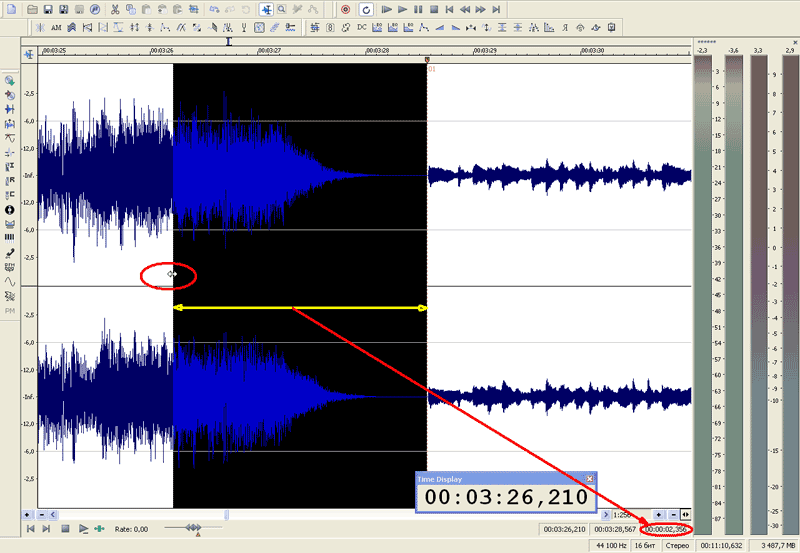

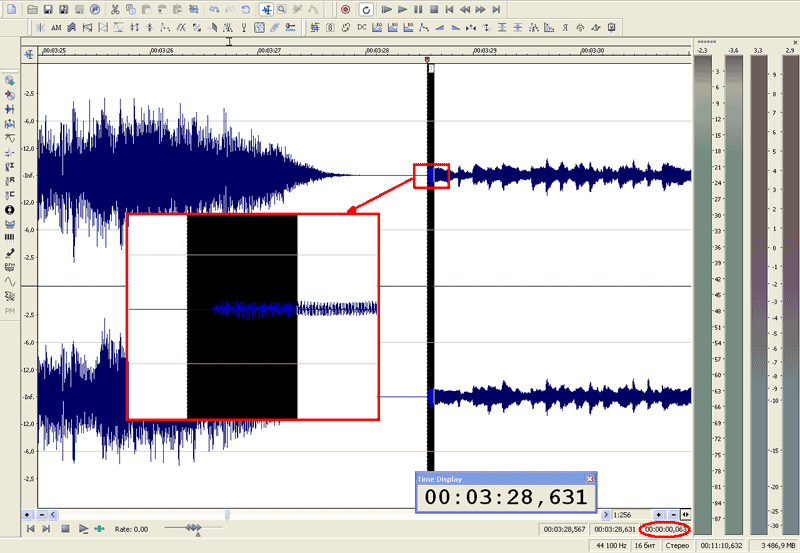

Далее можно сократить чересчур длинную паузу между дорожками (удаление - клавишей "Delete"):

Реставрация аудиозаписей с магнитной ленты и грампластинки

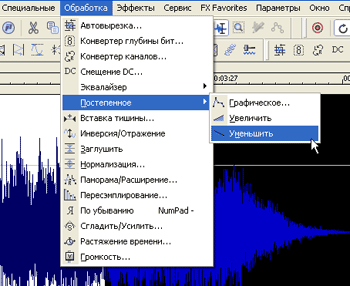

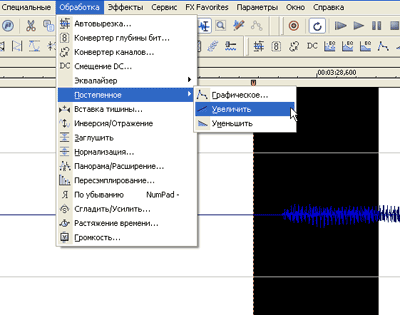

Затем в конце трека можно плавно сбросить уровень сигнала (эффект "Fade"). Для этого выделяется нужная область (длина подбирается исходя из фонограммы) и применяется сам эффект:

Реставрация аудиозаписей с магнитной ленты и грампластинки

Реставрация аудиозаписей с магнитной ленты и грампластинки

Примечание: длину корректируемой области можно изменять путем перетаскивания края выделения.

Аналогичным образом происходит обработка начала трека, однако, длина корректируемой области в этом случае много меньше:

Реставрация аудиозаписей с магнитной ленты и грампластинки

Реставрация аудиозаписей с магнитной ленты и грампластинки

Примечание: уменьшение и увеличение уровня этими опциями происходит линейно. Если требуется получить нелинейный (параболический и пр.) "Fade", используют пункт "Графическое…".

Остальные стыки правят схожим образом.

Итогом вышеперечисленных действий станут обработанные стыки (начало первого и конец последнего треков корректируют аналогично) дорожек и семейство маркеров их разделяющих.

Реставрация аудиозаписей с магнитной ленты и грампластинки

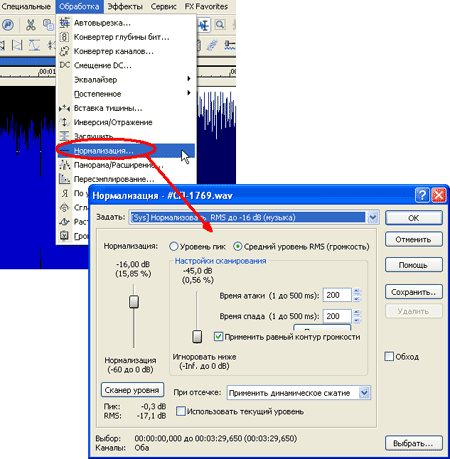

Иногда возникает необходимость привести уровни отдельных треков к единому значению, что особенно актуально для дорожек, записанных с различных источников. Для этого нужно выделить один трек (достаточно дважды кликнуть между маркерами) и применить фильтр "Нормализация…". Настройки подбираются экспериментально.

Реставрация аудиозаписей с магнитной ленты и грампластинки

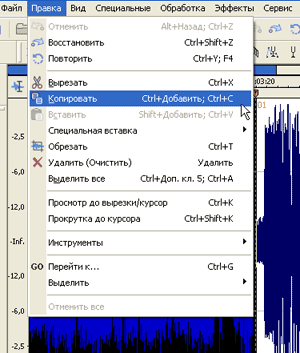

Сразу после нормализации одного трека его можно вставить в отдельный файл. Сперва уже выделенный фрагмент (если нарезка происходит после нормализации всех треков, то трек необходимо выделить снова) копируется в буфер обмена:

Реставрация аудиозаписей с магнитной ленты и грампластинки

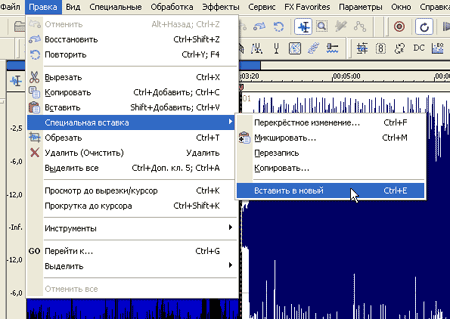

Затем копированный кусок вставляется в новый документ следующим образом:

Реставрация аудиозаписей с магнитной ленты и грампластинки

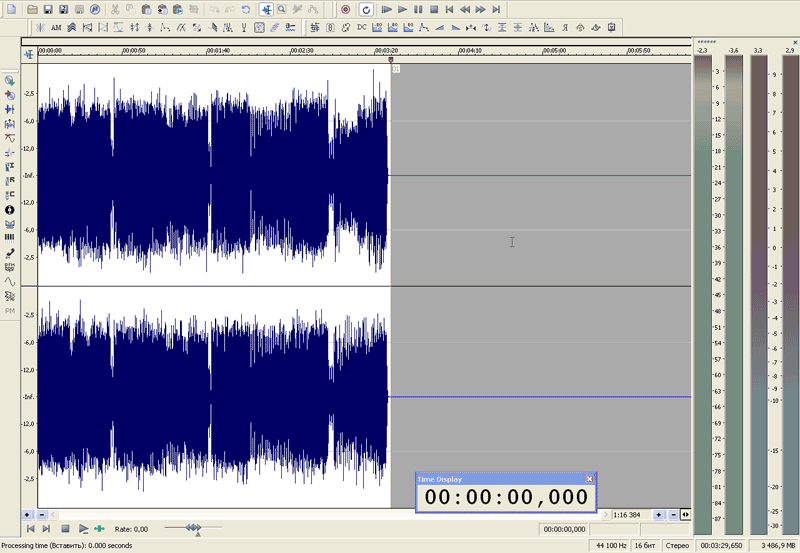

В итоге получается отдельный файл, содержащий только один трек:

Реставрация аудиозаписей с магнитной ленты и грампластинки

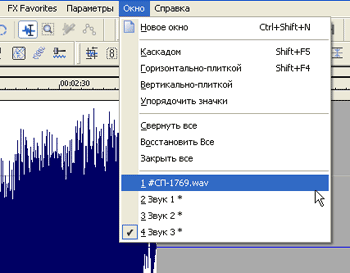

Примечание: переключаться между вновь созданным и исходным файлом можно с помощью меню "Окно":

Реставрация аудиозаписей с магнитной ленты и грампластинки

Аналогичным образом поступают со всеми оставшимися треками, причем желательно делать нарезку в той же последовательности, что и в оригинале. Это позволит избежать путаницы с нумерацией, т.к. SoundForge автоматически нумерует вновь создаваемые файлы.

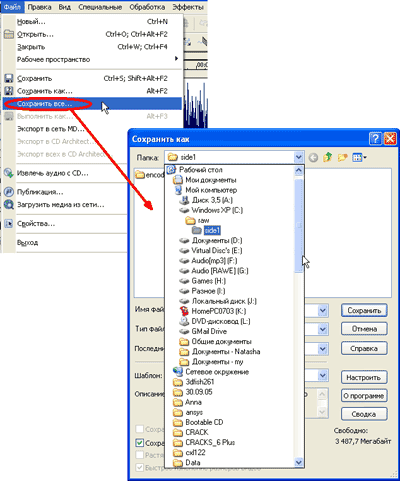

Чтобы сохранить "разрезанные" дорожки выбираем пункт "Сохранить все…" и указываем папку - приемник

Реставрация аудиозаписей с магнитной ленты и грампластинки

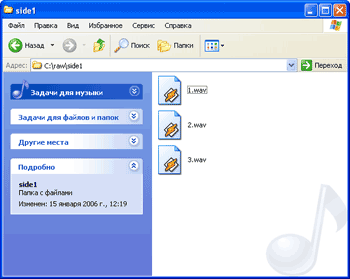

Получился набор нумерованных несжатых файлов.

Реставрация аудиозаписей с магнитной ленты и грампластинки

Конвертирование в формат mp3

Поскольку несжатый wav-файл занимает много места, его можно ужать, естественно за счет потери части информации, в формат mp3. Существует множество других форматов компрессионного аудио, но mp3 является самым распространенным.

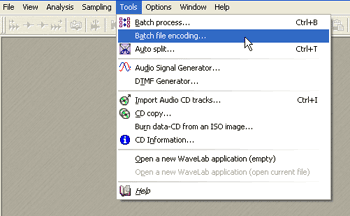

Пакетное конвертирование (т.е. сжимать будем сразу несколько файлов) осуществляется с помощью уже известной нам программы WaveLab, в которой необходимо активировать опцию "Batch file encoding…":

Реставрация аудиозаписей с магнитной ленты и грампластинки

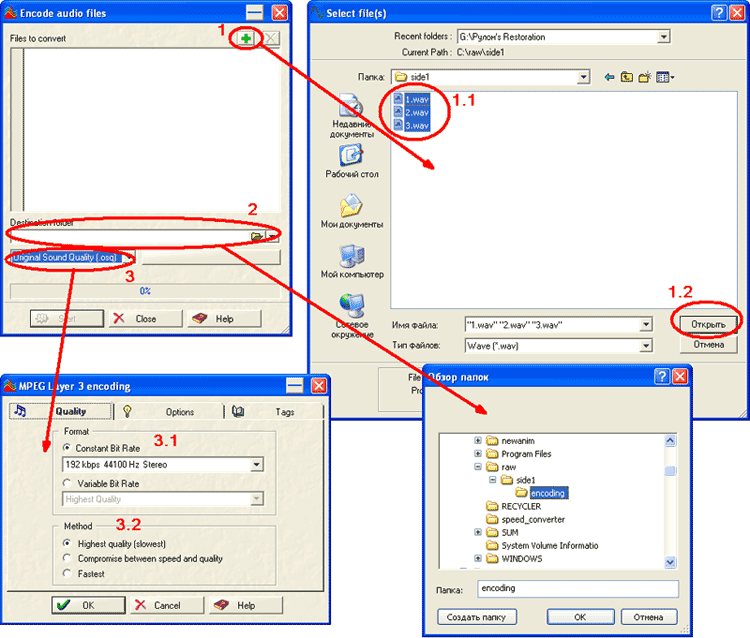

  1. Найти папку, в которой находятся обработанные нарезанные файлы. Выделить их все.
  2. Добавить их в лист кнопкой "Открыть"
  3. Указать папку-приемник для сжатых файлов
  4. Выбрать формат mp3
  5. Установить желаемый битрейт (лучше 192 kbps и выше)
  6. Выбрать высшее качество ("Highest quality")
Реставрация аудиозаписей с магнитной ленты и грампластинки

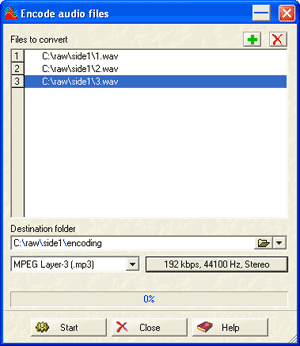

После установки всех настроек окно приобретет следующий вид:

Реставрация аудиозаписей с магнитной ленты и грампластинки

После нажатия на кнопку "Start" запустится процесс кодирования. Обработанный файл отмечается зеленой меткой, обрабатываемый - красным.

Реставрация аудиозаписей с магнитной ленты и грампластинки

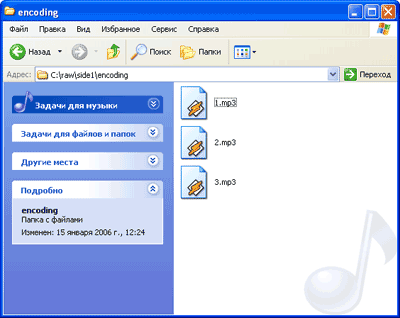

После окончания процесса кодирования в папке, которая была указана в настройках, появятся сжатые mp3-файлы.

Реставрация аудиозаписей с магнитной ленты и грампластинки

Редактирование информации в mp3-тэге

Следующим шагом будет добавление к сжатым аудио-файлам информации о его названии, авторе, альбоме и т.п. Для облегчения этой задачи воспользуемся программой TagScaner, xdev.narod.ru (можно использовать любой аналог).

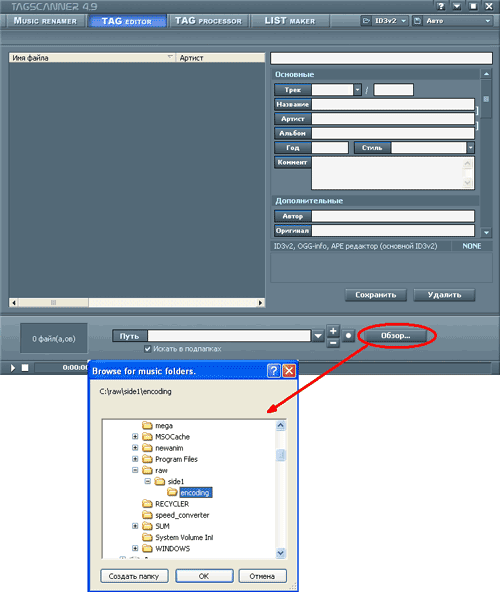

Программа запускается ярлыком , расположенным в меню "Пуск" или на "Рабочем столе". Сразу после запуска программы необходимо указать папку, в которой находятся mp3-файлы.

Реставрация аудиозаписей с магнитной ленты и грампластинки

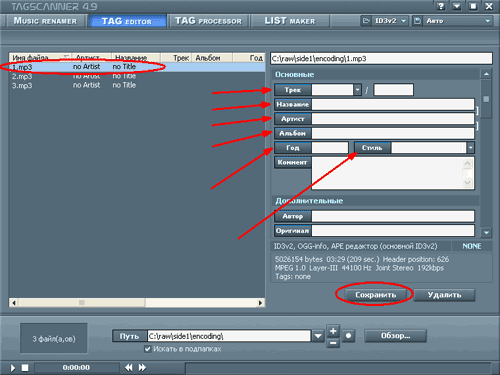

На следующем рисунке видно, что mp3-тэг не содержит какой-либо информации, поэтому его необходимо заполнить. Файл, информация которого правится, подсвечивается. После внесения всех необходимых исправлений информация дописывается к существующему mp3-файлу нажатием кнопки "Сохранить", при этом для правки автоматически открывается следующий трек.

Реставрация аудиозаписей с магнитной ленты и грампластинки

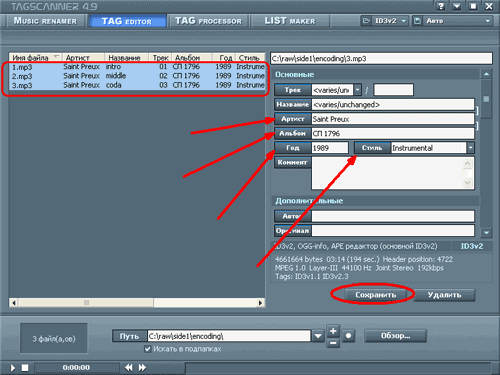

Для добавления одинаковой информации ко всем трекам (название альбома, год, стиль, артист) можно, выделив все треки в левой части окна, внести информацию в интересующее поле. При этом метка <varies/unchanged> означает, что данное поле разных треков содержит отличную друг от друга информацию и что она будет сохранена. Подтверждение сделанных изменений осуществляется нажатием кнопки "Сохранить".

Реставрация аудиозаписей с магнитной ленты и грампластинки

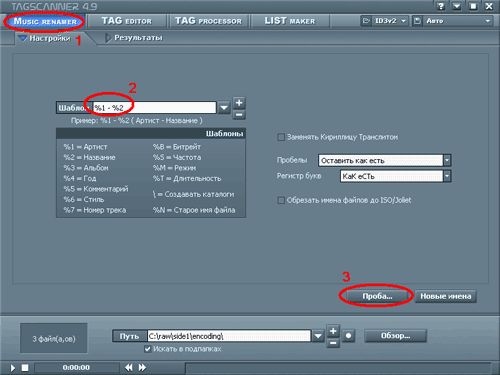

Далее следует изменить структуру названия mp3-файла. В качестве элементов названия может участвовать любая информация из тэга (автор, заголовок, альбом, номер трека). Структура названия задается в поле "Шаблон" (в данном случае запись "%1 - %2" означает "Имя_артиста - Название_трека.mp3"). Для предварительного просмотра полученных названий можно воспользоваться кнопкой "Проба…".

Реставрация аудиозаписей с магнитной ленты и грампластинки

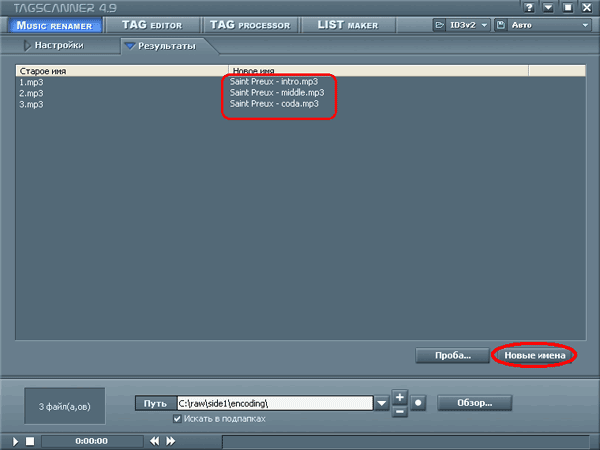

Если результаты переименования Вас устраивают, можно переименовать редактируемые файлы кнопкой "Новые имена".

Реставрация аудиозаписей с магнитной ленты и грампластинки

В итоге вышеперечисленных действий должна получиться группа именованных сжатых mp3-файлов с добавленной в тэг дополнительной информацией.

Реставрация аудиозаписей с магнитной ленты и грампластинки

Запись на CD

После того, как наберется достаточное количество mp3-файлов, их можно записать на CD. Рассмотрим технологию записи с помощью программы NeroBurningROM.

Программа запускается ярлыком.

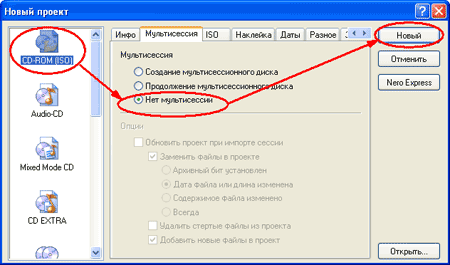

После запуска пользователя спросят о характере вновь создаваемого проекта. Для диска, который записывают целиком и который планируют использовать с IBM-совместимыми компьютерами и mp3-плеерами, можно выбрать тип диска "CD-ROM(ISO)", "Нет мультисессии" (эта опция сэкономит порядка 15 MB).

Реставрация аудиозаписей с магнитной ленты и грампластинки

В окно проекта перетаскиваются отсортированные по альбомам, исполнителю, годам файлы. Объем, занимаемый файлами на CD, ориентировочно можно оценить по шкале в нижней части окна проекта - стандартному 700 MB диску соответствует синяя и желтая шкала (до красной зоны).

Реставрация аудиозаписей с магнитной ленты и грампластинки

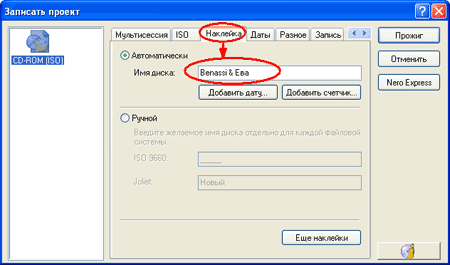

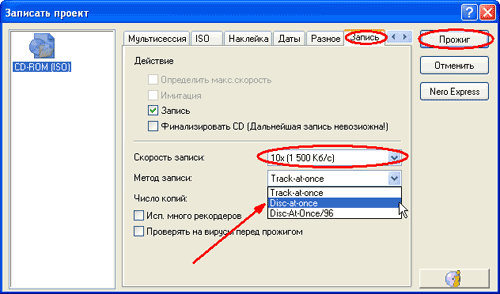

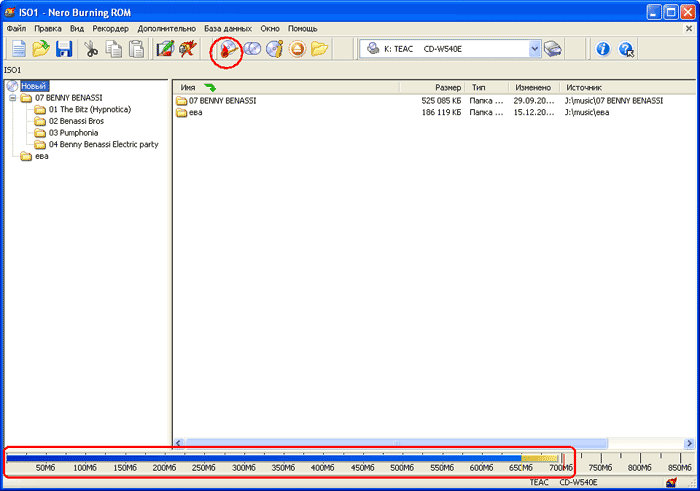

После того, как mp3-диск сформирован, его необходимо записать. Перед началом процесса записи (для удобства последующей идентификации диска в коллекции) ему можно присвоить название, соответствующее содержимому (например, автор), а также выставить параметры записи. Для лучшей совместимости с аппаратными mp3-плеерами и устаревшими компьютерами скорость записи устанавливается не выше 24-й (оптимально 16), и метод записи диска - "Disc-at-once". Также нужно активировать функцию защиты буфера рекордера от опустошения ("BURN-Proof" или аналогичную).

Реставрация аудиозаписей с магнитной ленты и грампластинки

Реставрация аудиозаписей с магнитной ленты и грампластинки

Автор: Alex K; Публикация: cxem.net

Смотрите другие статьи раздела Аудиотехника.

Читайте и пишите полезные комментарии к этой статье.

<< Назад

Рекомендуем скачать в нашей Бесплатной технической библиотеке:

раздел сайта Схемы, сервис-мануалы

журналы Everyday Practical Electronics (годовые архивы)

книга Особенности монтажа высокочастотных генераторов. Кожемякин В.А., Получанкин В.Т., 1978

книга Ответы на вопросы любителей магнитной записи звука. Ганзбург М.Д., 1984

статья Балансирующий платок

статья Пять этажей

справочник Механизмы импортной аудио и видеоаппаратуры

Оставьте свой комментарий к этой статье:

Имя:


E-mail (не обязательно):


Комментарий:

[lol][;)][roll][oops][cry][up][down][!][?]




Бесплатная техническая библиотека Бесплатная техническая документация для любителей и профессионалов
