Допплеровский радиолокационный датчик движущихся объектов DMS-4 © РИНТЕЛ. Энциклопедия радиоэлектроники и электротехники

Бесплатная техническая библиотека

Энциклопедия радиоэлектроники и электротехники / Охранные устройства и сигнализация объектов

Комментарии к статье

Датчик DMS-4 предназначен для использования в системах охраны, сигнализации и автоматического управления различными объектами (например воротами и т.д.).

Технические характеристики.
- напряжение питания 9…12 вольт
- потребляемый ток не более 20 мА
- минимальный размер регистрируемого объекта 0.3 м
- диапазон скоростей движения регистрируемых объектов
от 0.1 до 10 м/сек
- температура окружающей среды от -25 до + 60 град
- дальность действия: обнаружение человека до 6 м, обнаружение
автомобиля до 30 м
- рабочая частота около 900 МГц
- мощность излучения не более 0.5 - 1 мвт

Датчик состоит из СВЧ генератора на транзисторе КТ371 (КТ368), предварительного усилителя на транзисторе КТ3102 (КТ315) и компаратора на микросхеме К554СА3. СВЧ сигнал, вырабатываемый генератором, излучается штыревой антенной и после отражения от движущегося объекта получает сдвиг по частоте, равный DFотр = 2*V*Fизл/C, где V - скорость движения объекта, С - скорость света, F - частота передачи. Отраженный от объекта сигнал принимается той же самой антенной и в СВЧ генераторе, который в этом случае работает как приемник прямого преобразования, преобразуется в сигнал низкой (инфразвуковой) частоты. Фактически генератор работает как автодин. Полученные низкочастотные колебания усиливаются предварительным усилителем и далее в компараторе преобразуются в прямоугольные импульсы. При отсутствии отраженных сигналов напряжение на выходе компаратора имеет высокий уровень. Подстроечный конденсатор в схеме СВЧ генератора служит для установления частоты, равной резонансной частоте антенны (подбирается по максимуму чувствительности датчика).

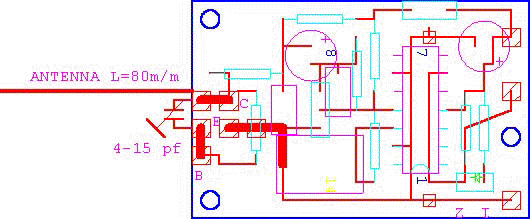

Конструктивно датчик выполнен на печатной плате из стеклотекстолита и расположен в пластмассовом корпусе, антенна (отрезок жесткого провода) припаяна к контактной площадке платы и через отверстие в корпусе выходит наружу. Рекомендуеиое расположение антенны - вертикальное. Непосредственно возле датчика не должно быть экранирующих предметов.

(нажмите для увеличения)

Автор: Сай Олег, (RA3XBJ); Публикация: Н. Большаков, rf.atnn.ru
